C- CABLEADO / INSTALACIÓN
C1 - Instalación y conexión

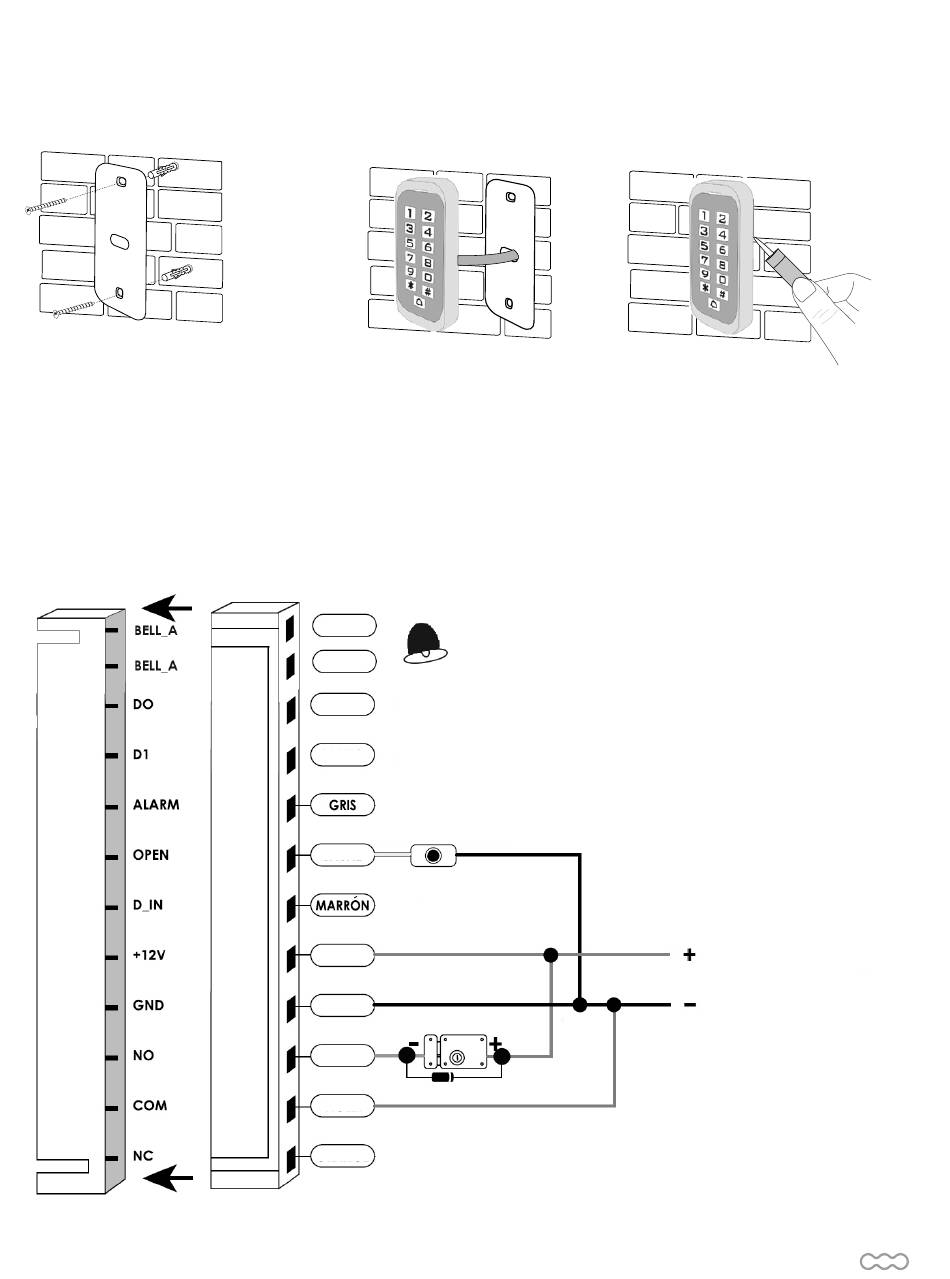

C2 - ESQUEMA DE CABLEADO

Esquema de alimentación hacia cerradero / cerradura eléctrica
ROSA
ROSA
VERDE NON UTILIZADO
BLANCO NON UTILIZADO
NON UTILIZADO
BOTÓN DE SALIDA
AMARILLO
NON UTILIZADO
ROJO
NEGRO
CERRADURA O
CERRADERO ELÉCTRICO
AZUL
DIODO DE PROTECCIÓN
MORADO
NON UTILIZADO
NARANJA
Para sellar de manera óptima,
poner silicona en la parte superior
y en los dos lados del teclado.
ALIMENTACIÓN 12Vdc
