Montageanleitung Waschtische
Installation instructions washstands
WT.QS325
WT.QS325H

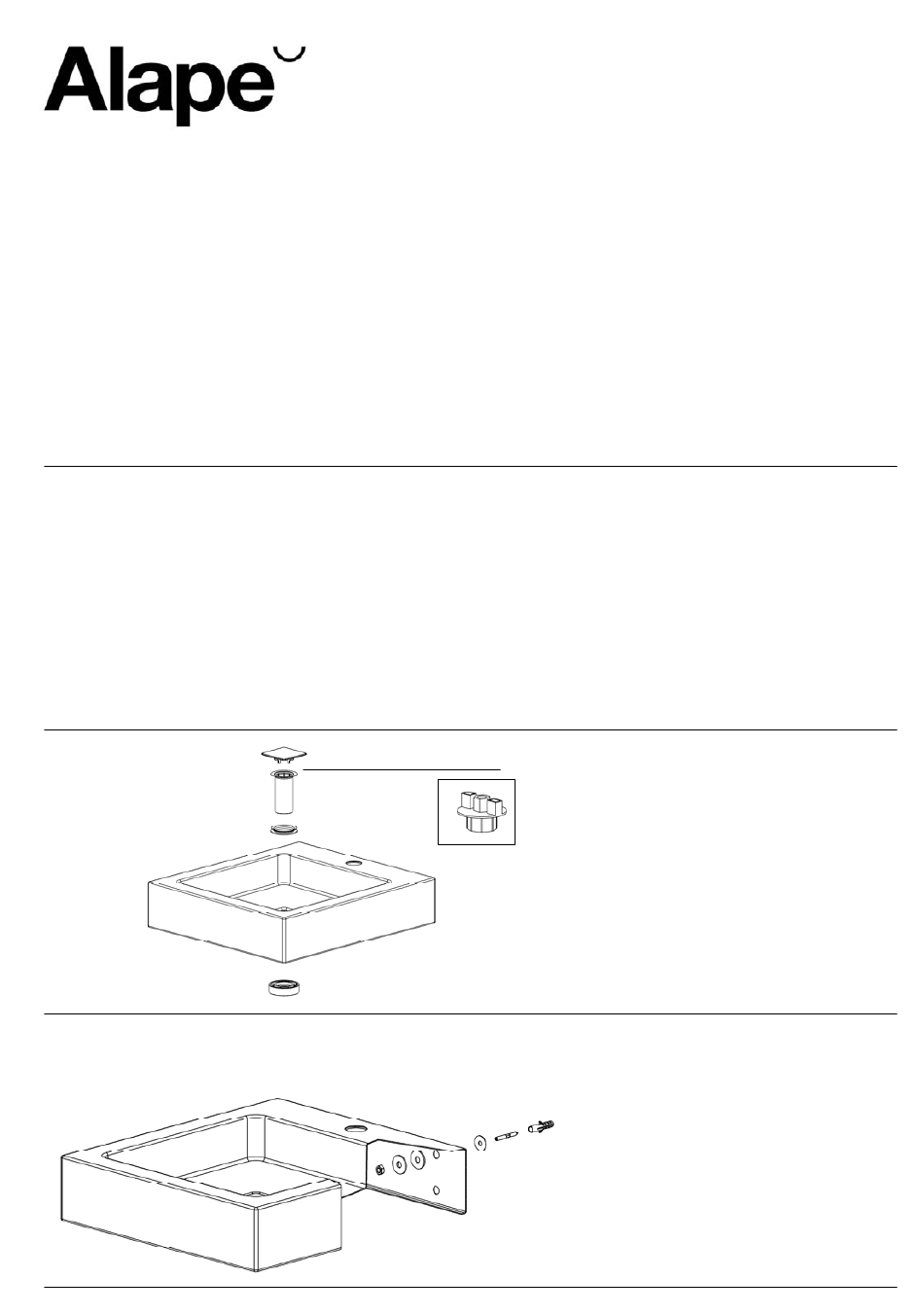

Schaftventil am Waschtisch montieren und mit Hilfe des Montageschlüssels (7) justieren.
Dübellöcher für Stockschrauben in die Wand bohren. Montage- und Anschlussmaße beachten,
(s. Rückseite). Dübel (1) und Stockschrauben (2) einsetzen. Waschtisch mit Mutter (6) und
Unterlegscheiben (3, 4, 5) an der Wand befestigen.
Please mount drain valve on the washstand and adjust drain valve by using the installation
wrench (7).
Drill holes into the wall for the dowels – see reverse for mounting and connection
measurements. Insert dowels (1) and wood-to-metal dowels (2). Secure washstand to wall
with nuts (6) and flat washers (3, 4, 5).
1.
2.
WT.QS450
WT.QS450H
5
6
4
WT.QS525.R
WT.QS525.L
7
1
2
3
WT.QS525H.R
WT.QS525H.L
Armaturenmontage auf
Becken:
Verwendung der
Hahnloch-Unterlegscheibe
ist zwingend erforderlich!
Mounting of the fitting:
Use of the tap hole
washer is compulsory!
951430/080611
