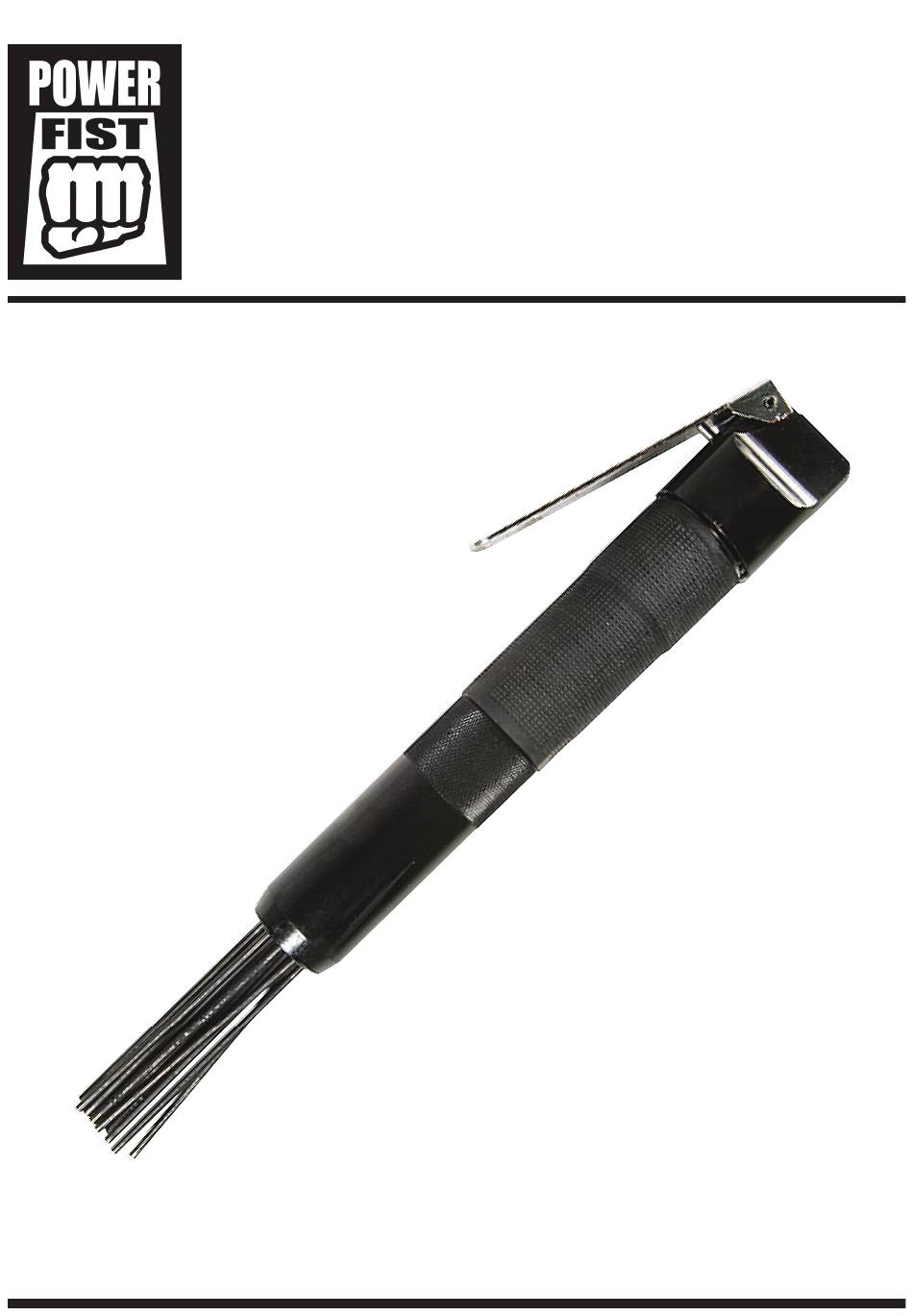

- Page 1 V 1.0 8234387 Needle Scaler User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 3: Specifications
V 1.0 8234387 Needle Scaler SPECIFICATIONS Air Consumption 4.0 CFM @ 90 PSI Working Pressure 90 PSI Blows Per Minute 2,800 BPM Head Needle Count Stroke 0.94" Exhaust Location Front Air inlet size 1/4" NPT IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. Failure to follow all instructions may result in electric shock, fire and/or personal injury. -
Page 4: Personal Safety
V 1.0 Needle Scaler 8234387 PERSONAL SAFETY 1. Use eye, face, head, breathing and ear protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips. -
Page 5: Air Source
8234387 Needle Scaler V 1.0 TOOL USE AND CARE 1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not modify this tool or use for a purpose for which it was not designed. - Page 6 V 1.0 Needle Scaler 8234387 9. Avoid using an unnecessarily long air hose. Choose a hose that is appropriate for the situation, as a hose that is too long and running across the floor can be more dangerous than helpful.
- Page 7 8234387 Needle Scaler V 1.0 LUBRICATION 1. All air tools are packed in grease to prevent corrosion of internal parts during shipping and storage. We recommend you clean this out to have optimum performance from your new air tool. Add a generous amount of air tool oil in the air inlet, then run the tool under no load until exhaust is clear to remove packing grease.
-
Page 8: Maintenance
V 1.0 Needle Scaler 8234387 OPERATING INSTRUCTIONS 1. Grip the tool with both hands. Place one hand on the needle housing and the other hand on the tool body. 2. Press the lever to operate. Make sure the needles are not touching any surface when you turn on the tool. -
Page 9: Troubleshooting
8234387 Needle Scaler V 1.0 TROUBLE SHOOTING Problem(s) Possible cause(s) Suggested solution(s) Tool runs at normal speed but Have a qualified technician Motor parts worn. loses power under load. replace worn parts. 1. Check air inlet filter for blockage. 2. Pour air tool lubricating oil into air inlet Motor parts jammed with dirt particles. -
Page 10: Parts List
V 1.0 Needle Scaler 8234387 PARTS LIST Part no. Description Qty. Lever Throttle Lever Pin Handle Plate Valve Pin Cushion Spring Screw Seal O-Ring Valve Core Valve Cover Piston Cylinder O-Ring Needle Propeller Rod Needle Holder Needle Tube Needles For technical questions call: 1-800-665-8685... - Page 13 V 1.0 8234387 Décappeur à aiguilles Manuel du Propriétaire Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 15: Consignes Importantes De Sécurité
V 1.0 8234387 Décappeur à aiguilles SPECIFICATIONS Consommation d'air 4 pi cube/min à 90 lb/po carré Pression de fonctionnement 90 lb/po carré Coups par minute 2,800 Nombre d'aiguilles dans la tête Course 0,94 po Échappement À l'avant Diamètre de l'entrée d'air 1/4 po NPT CONSIGNES IMPORTANTES DE SÉCURITÉ... -
Page 16: Sécurité Personnelle
V 1.0 Décappeur à aiguilles 8234387 SÉCURITÉ PERSONNELLE 1. Employez l'équipement de sécurité proposé. Portez toujours des gants résistants et une protection efficace pour la vue approuvée par l'ANSI, une protection pour l'ouïe, des chaussures de sécurité antidérapantes et un casque protecteur. Portez un écran facial si vous êtes en train de créer des limailles de métal ou des copeaux de bois. - Page 17 8234387 Décappeur à aiguilles V 1.0 SOIN ET UTILISATION DE L'OUTIL 1. Ne forcez pas l'outil. Choisissez le bon outil pour la tâche à effectuer. Avec l'outil approprié, on peu achever le travail d'une manière plus efficace et plus sécuritaire. N'utilisez pas un petit outil quand la tâche nécessite un modèle industriel plus gros.
- Page 18 V 1.0 Décappeur à aiguilles 8234387 9. Évitez les tuyaux d'air trop longs. Choissisez un tuyau approprié pour la tâche que vous exécutez. Un tuyau très long qui traîne sur le plancher peut être plus dangereux qu'utile. 10. Gardez les tuyaux éloignés de la chaleur, de l'huile et des bords tranchants. Examinez le tuyau pour toute trace d'usure et assurez-vous que toutes les connexions sont sécuritaires.
- Page 19 8234387 Décappeur à aiguilles V 1.0 LUBRIFICATION 1. Afin de prévenir la corrosion de leurs pièces internes durant le transport et l'entreposage, tous les outils pneumatiques sont empaquetés dans une graisse. Nous vous conseillons d'enlever cette graisse pour optimiser le rendement de votre outil. Versez une bonne quantité d'huile pour outils pneumatiques dans l'entrée d'air, puis faites marcher l'outil à...
-
Page 20: Instructions D'utilisation
V 1.0 Décappeur à aiguilles 8234387 INSTRUCTIONS D'UTILISATION 1. Saisissez bien l'outil avec vos deux mains. Placez une main sur le boîtier à aiguilles et l'autre sur le corps de l'outil. 2. Appuyez sur le levier pour actionner l'outil. Les aiguilles ne doivent jamais être en contact avec une surface quelconque au moment de la mise en marche de l'outil. -
Page 21: Guide De Dépannage
8234387 Décappeur à aiguilles V 1.0 GUIDE DE DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) suggérée(s) L'outil marche à sa vitesse normale, mais il Demandez à un technicien compétent de Pièces usées dans le moteur. ralentit en charge. remplacer les pièces usées. -
Page 22: Liste Des Pièces
V 1.0 Décappeur à aiguilles 8234387 LISTE DES PIÈCES No. de pièce Description Qté Levier du régulateur Goupille du levier Plaque de poignée Goupille de la soupape Amortisseur Ressort Vis de scellement Joint torique Noyau de la soupape Couvercle de la soupape...
