Duratech LINK Driver PLP-REM-300 Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

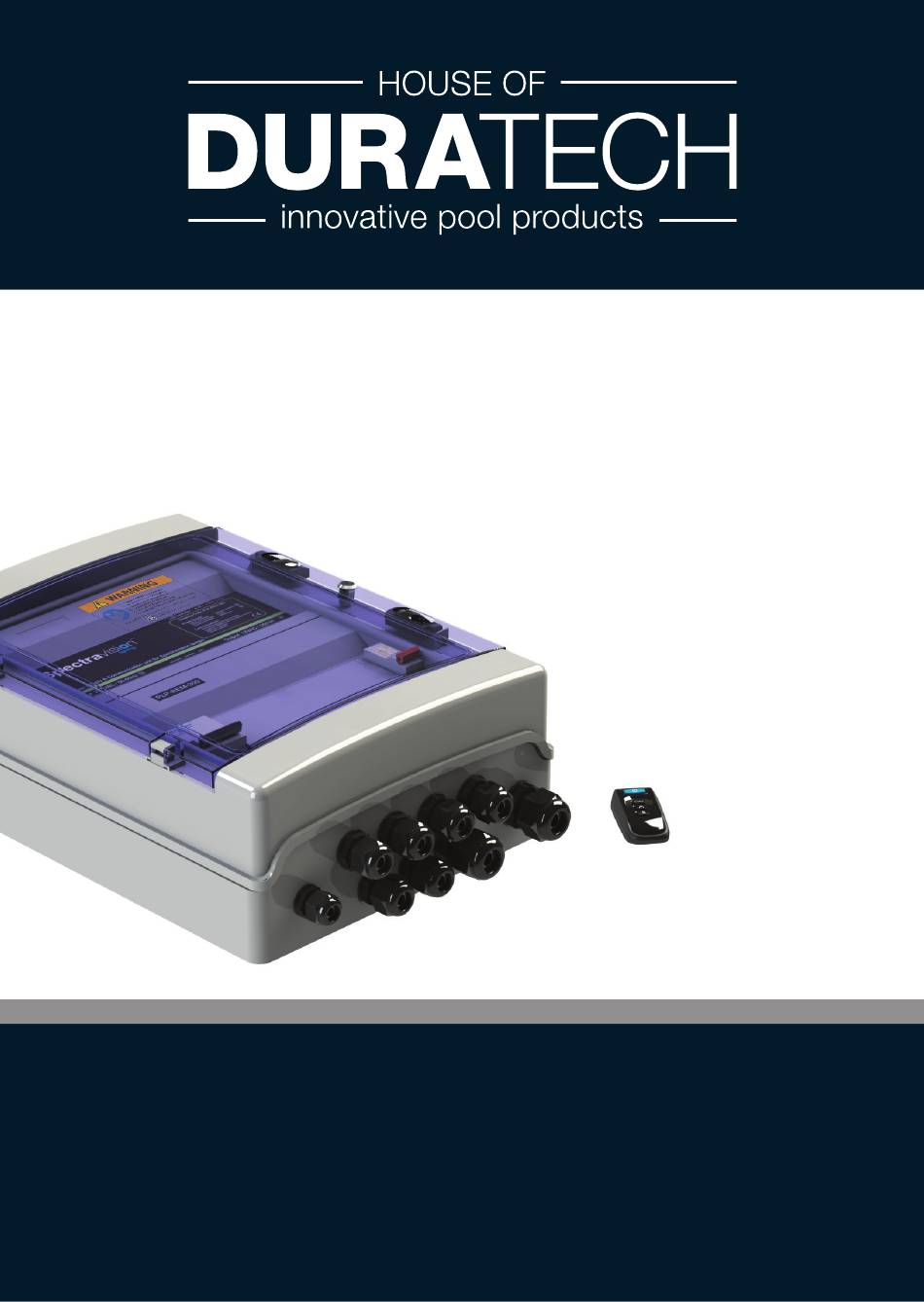

Manual
PLP-REM-300
Driver
LINK
English....................Page 3
Nederlands.......Pagina 23
Français...............Page 43
Deutsch...............Seite 63
Español.............Página 83

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LINK Driver PLP-REM-300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Duratech LINK Driver PLP-REM-300

Summary of Contents for Duratech LINK Driver PLP-REM-300

  • Page 1 Manual English....Page 3 PLP-REM-300 Nederlands..Pagina 23 Français....Page 43 Deutsch....Seite 63 Español.....Página 83 Driver LINK...

  • Page 3: Table Of Contents

    Table of contents Technical specifications General Specifications ............Page 4 Page 4 PLP-REM-300 overview ............Logic board ................Page 5 Installation Instructions Single PLP-REM-300 unit ............. Page 6 Page 7 Multiple PLP-REM-300 installation ........Operation modes .................. Page 8 Page 9 DIP switch functionalities ..............

  • Page 4: Technical Specifications

    Technical specifications General specifications Input Voltage: 230 VAC 50Hz Output Voltage: 12 VAC Transformer VA rating: 350VA Max output Power: 300 VA (12 VAC / 25A) Max rating relay contact A &B 16A / 250 VAC Max switching power A & B 4000VA RF band 868 MHz...

  • Page 5: Logic Board

    Logic board DuraLink RF board DMX Address dial DIP switch For wireless communication To choose the To select controller functionalities DMX start address DuraLink Pairing / RESET button SD card slot For firmware updates CAN bus RS-485 connection To connect to home automation system (see page 16)

  • Page 6: Installation Instructions

    Installation Instructions Single PLP-REM-300 unit Connect a 230VAC power source to the 230VAC terminals of the PLP-REM-300. Connect the pool lights to the 12VAC connection terminal block in the PLP-REM-300. The PLP-REM-300 has a 300VA transformer built in. The total power load of pool lights (+ cable losses) may not exceed this.

  • Page 7: Multiple Plp-Rem-300 Installation

    Multiple PLP-REM-300 installation For extended installations (total lamp power > 300VA), multiple PLP-REM- 300’s can be linked together. This way, a perfect synchronisation of all pool lights is still guaranteed. The PLP-REM-300’s need to communicate with each other, to ensure all the lamps are in perfect sync.

  • Page 8: Operation Modes

    Operation Modes The PLP-REM-300 controller has 2 main operation modes: “ON/OFF control mode” & “PLC control mode”. Each mode has it’s own functionalities: ON/OFF Compatible lamps Switch lamps ON/OFF Change lamp color Operate Relay A & B Dimming lamps DMX control RS-485 control Dip switch setting DIP 1 ON...

  • Page 9: Dip Switch Functionalities

    DIP switch functionalities The DIP switch on the main circuit board of the PLP-REM-300 allows the user to customise the way the PLP-REM-300 operates. CAUTION: Always switch off the main power supply to the PLP-REM-300 before changing the DIP switches ON position OFF position DIP SWITCH...

  • Page 10: Transmitter Functions

    Transmitter functions OPERATION MODE: PLC (default mode) Short push (< 1 sec): Toggle all lamps ON or OFF Long push (> 2 sec All lamps & “12VAC TO LAMPS” relay are turned OFF Short push: Go to next color program Long push: Toggle output A ON/OFF Short push:...

  • Page 11: Replacing Transmitter Keypad

    Replacing transmitter Keypad Depending on which control mode is selected, the keypad of the transmitter needs to be changed: • Remove the philips head screw and open the transmitter • Replace the Keypad in the top part of the transmitter housing •...

  • Page 12: Pairing The Handheld Transmitter

    Pairing the handheld transmitter to the PLP-REM-300 All handheld transmitters are already paired in the factory and ready to use. In case a problem arises, the pairing process can be done as below: 1) Press the pairing button on the circuit board, inside the PLP-REM-300 --->...

  • Page 13: Linktouch Ready Transmitters: Old & New Mode

    LinkTouch ready transmitters: OLD & NEW mode The “Old” mode is only used when your PLP-REM-300 is not “LinkTouch ready” The “New” mode is only used when your PLP-REM-300 is “LinkTouch ready” The mode can only be switched on transmitters which have a sticker “LinkTouch ready”...

  • Page 14: Dmx 512 Communication

    DMX 512 communication Single PLP-REM-300 unit 1) Make sure DIP switch 1 is switched OFF. 2) Make sure the lights are turned ON with the remote first. DMX PANEL Address dial Connect DMX panel to DMX IN (+/-) 230VAC Address dial setup Setting the DMX address of the PLP-REM-300: Select the desired number on the address dial.

  • Page 15: Multiple Plp-Rem-300 Installation

    Multiple PLP-REM-300 installation 1) Connect the DMX panel to the “DMX IN” port of the first PLP-REM-300 2) Connect the PLP-REM-300’s with each other (open loop): DMX OUT --> DMX IN (polarized terminals + -) 3) Set the DMX address for each PLP-REM-300 via the address dial. - Option 1: All PLP-REM-300’s can be set to the same address: This implies that all lamps will receive the same DMX data, And will all operate identically...

  • Page 16: Rs-485 Communication

    RS-485 communication Single PLP-REM-300 unit 1) Make sure DIP switch 1 is switched OFF. 2) Make sure the lights are turned ON with the remote first. 3) Connect the RS-485 source to the “485” port on the PLP-REM-300 4) Communication settings: 9600, 8, 1, n 5) Command list: see page 17 RS-485 Source 230VAC...

  • Page 17: Rs-485 Command Set

    RS-485 Command set...

  • Page 18: Reset Procedure

    RESET procedure RESET procedure for the control board Make sure the PLP-REM-300 is powered ON Press and hold the RESET button on the logic board The blue LED will light up Release the RESET button when the blue LED turns off The control board has been RESET.

  • Page 19: Troubleshooting

    Troubleshooting PROBLEM SOLUTION The PLP-REM doesn’t react to • Perform a RESET procedure transmitter commands • Check the battery of the handheld transmitter (see p.11) • The transmitter is not paired- correctly with PLP-REM. Repeat the pairing process • Reduce distance between handheld transmitter and PLP-REM...

  • Page 20: Pool Light Wiring Instructions

    Pool light wiring instructions Each lamp is connected to the transformer by a separate cable (Preferred for new installations) Pool Pool house SELECT CABLE SECTION & MAXIMUM LENGTH 4m cable included in lamp package Always use a toroïdal transformer Separate cable ( not included )
  • Page 21 SELECT CABLE SECTION & MAXIMUM LENGTH VA TRANSFORMER LAMP TYPE 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* PLP050-WH PLP050-WW 122m 204m 326m 490m 820m 8 VA PLP050-BL 132m 212m 318m 530m 12 VA PLP050-RGB/TW PLP100-WH 104m 173m 32 VA PLP100-WW PLP100-BL 100m 48 VA PLP100-RGB/TW...

  • Page 22: Wiring Remark

    Wiring remark Third party equipment such as frequency inverters and electric motors can generate excessive noise on the 230VAC / 400VAC power line. This noise might be injected into the adjacent 12VAC power line and dis- turb the power line communication towards the VISION Adagio Pro RGB lights.
  • Page 23 Inhoudstafel Technische specificaties Algemene Specificaties ............Pagina 24 Pagina 24 PLP-REM-300 overzicht ............Controller board ..............Pagina 25 Installatie Instructies Enkele PLP-REM-300 unit ............. Pagina 26 Pagina 27 Installatie met meerdere PLP-REM-300’s ......Werkingsmodus ..................Pagina 28 Pagina 29 DIP schakelaar functies ................
  • Page 24 Technische specificaties Algemene specificaties Ingangsspanning: 230 VAC 50Hz Uitgangsspanning: 12,5 VAC Transformator vermogen: 350VA Max uitgangsvermogen: 300 VA (12 VAC / 25A) Max stroom relais contact A &B 16A / 250 VAC Max schakel vermogen A & B 4000VA RF band 868 MHz Omgevingstemperatuur: 0°C to +40°C...
  • Page 25 Controller bord DuraLink RF board DMX adres toewijzer DIP schakelaar Voor draadloze communicatie Om het DMX start adres Om de controller functies te te kiezen selecteren DuraLink RESET KNOP SD card slot Voor firmware updates CAN bus RS-485 connectie Om te verbinden met domotica systemen (zie pagina 36) DMX ingang/uitgang...
  • Page 26 Installatie instructies Enkele PLP-REM-300 unit Verbind de 230VAC aansluiting van de PLA-REM-300 met de netspanning Verbind de zwembadverlichting met de 12VAC aansluiting van de PLP-REM-300. The PLP-REM-300 heeft een ingebouwde 300VA transformator. Het totale vermogen van de zwembadverlichting (+kabel verliezen) mag dit niet over schrijden.
  • Page 27 Installatie met meerdere PLP-REM-300’s Voor uitgebreide installaties (totale vermogen van de lampen > 300VA) kunnen meerdere PLP-REM-300’s met elkaar verbonden worden. Op deze manier blijft een perfecte synchronisatie van alle lampen gegarandeerd. De PLP-REM-300’s moeten met elkaar kunnen communiceren, om zeker te zijn dat alle lampen synchroon kunnen lopen.
  • Page 28 Werkingsmodus De PLP-REM-300 kan gebruikt worden in 2 hoofd werkingsmodi: “AAN/UIT bedieningsmodus” & “PLC bedieningsmodus”. Elke modus heeft een aantal specifieke functies: AAN/UIT Compatibele lampen schakel lampen AAN/UIT Verander kleur van lamp Bedien Relais A & B Dimmen van de lampen DMX sturing RS-485 sturing Dip switch positie...
  • Page 29 DIP switch functies De DIP switch op het moederbord van de PLP-REM-300 laat toe om een aantal functies van de PLP-REM-300 aan te passen: WAARSCHUWING: Zorg ervoor dat de voedingsspanning van de PLP-REM-300 uitgeschakeld is, vooraleer de DIP switches te veranderen AAN positie UIT positie DIP SWITCH...
  • Page 30 Afstandsbediening functies WERKINGSMODUS: PLC (standaard modus) Kort drukken (< 1 sec): Zet de lampen AAN of UIT Lang drukken (> 2 sec alle lampen & de “12VAC TO LAMPS” relais UIT Kort drukken: Ga naar het volgende kleurprogramma Lang drukken: Zet de uitgang A AAN/UIT Kort drukken: Ga naar het vorige kleurprogramma...
  • Page 31 Klavier van afstandsbediening vervangen Afhankelijk van de gekozen werkingsmodus, kunnen de toetsen van de af- standsbediening vervangen worden: • Verwijder de kruis schroef en open de afstandsbediening • Vervang de toetsen van de afstandsbediening • Monteer het geheel terug in omgekeerde volgorde Klavier voor PLC modus Klavier voor...
  • Page 32 Afstandsbediening en controller koppelen De afstandsbediening is reeds gekoppeld van in de fabriek. In probleem- gevallen kan men de afstandsbediening ook manueel koppelen: 1) Druk op de “koppel knop” binnenin de PLP-REM ---> De BLAUWE LED begint te knipperen. 2) Druk op eender welke knop van de afstandsbediening binnen de 25sec. --->...
  • Page 33 LinkTouch ready afstandsbediening: OUDE & NIEUWE modus De “Oude” modus wordt enkel gebruikt als uw PLP-REM-300 niet “LinkTouch ready” is. De “Nieuwe” modus wordt alleen gebruikt wanneer uw PLP-REM-300 “LinkTouch ready” is. De modus kan alleen worden omgeschakeld op afstandsbedieningen met een “LinkTouch ready”...
  • Page 34 DMX 512 communicatie Enkele PLP-REM-300 unit 1) Zorg ervoor dat DIP schakelaar 1 is uitgeschakeld. 2) Zorg ervoor dat de lampen aan staan via de afstandsbediening. DMX PANEL Adres toewijzer verbindt DMX paneel met DMX IN (+/-) 230VAC Adres toewijzer instelling DMX adres van de PLP-REM-300 instellen: Kies een positie van de adres toewijzer.
  • Page 35 Installatie met meerdere PLP-REM-300’s 1) Verbindt het DMX paneel met de “DMX IN” poort van de eerste PLP-REM-300 2) Verbindt de PLP-REM-300’s met elkaar zoals op onderstaande foto DMX OUT --> DMX IN (gepolariseerde aansluiting + -) 3) Stel het DMX adres in voor elke PLP-REM-300 via de adres toewijzer. - Optie 1: Alle PLP-REM-300’s zitten op hetzelfde adres: Dit zorgt ervoor dat alle lampen dezelfde DMX data ontvangen, en zich allemaal identiek gedragen.
  • Page 36 RS-485 communicatie Enkele PLP-REM-300 unit 1) Zorg ervoor dat DIP schakelaar 1 is uitgeschakeld. 2) Zorg ervoor dat de lampen aan staan via de afstandsbediening. 3) Verbindt de RS-485 bron met de “485” poort op de PLP-REM-300 4) Communicatie instellingen: 9600, 8, 1, n 5) Commando lijst: zie pagina 37 RS-485 Bron 230VAC...
  • Page 37 RS-485 Commando’s...
  • Page 38 RESET procedure RESET procedure voor het controller bord Zorg ervoor dat de PLP-REM-300 AAN staat. Druk op de RESET knop op het controller board. De blauwe LED gaat branden Laat de RESET knop los van zodra de blauwe LED uitgaat Het controller board is nu ge-RESET.
  • Page 39 Probleemoplossing PROBLEEM OPLOSSING De PLP-REM-300 reageert niet • Voer een RESET procedure uit op commando’s van de af- • Controleer de batterij van de af- standsbediening standsbediening (zie pagina 31) • De afstandsbediening is niet cor- rect gekoppeld met de controller. Herhaal de koppel procedure (zie pagina 32) •...
  • Page 40 Kabelinstructies Iedere lamp wordt rechtstreeks verbonden met de transformator (aangeraden voor nieuwe installaties) Zwembad Pool house SELECTEER KABELSECTIE & MAXIMUM LENGTE 4m kabel inbegrepen bij de lamp Gebruik altijd een ringkerntransformator Extra kabel (niet inbegrepen)
  • Page 41 SELECTEER KABELSECTIE & MAXIMUM LENGTE VA TRANSFORMATOR LAMP TYPE 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* PLP050-WH 122m 204m 326m 490m 820m 8 VA PLP050-WW PLP050-BL 132m 212m 318m 530m 12 VA PLP050-RGB/TW PLP100-WH 104m 173m 32 VA PLP100-WW PLP100-BL 100m 48 VA PLP100-RGB/TW PLP170-WH...
  • Page 42 Kablering opmerking Andere toestellen zoals frequentie inverters of electrische motors kunnen veel ruis veroorzaken op de 230VAC / 400VAC spanningslijn. Het is mogelijk dat deze ruis geïnjecteerd wordt in een nabijgelegen 12VAC kabel, en dusdanig de communicatie naar de zwembadlampen verstoord.
  • Page 43 Sommaire Spécifications techniques Spécifications générales ............Page 44 Page 44 Aperçu du PLP-REM-300 ............Circuit imprimé ................ Page 45 Instructions d’installation Installation d’un seul appareil PLP-REM-300 ....Page 46 Page 47 Installation de plusieurs appareils PLP-REM-300 ..... Modes de fonctionnement ..............

  • Page 44: Spécifications Techniques

    Spécifications techniques Spécifications générales Tension d’entrée: 230 VAC 50Hz Tension de sortie: 12,5 VAC Puissance du transformateur: 350VA Puissance de sortie maximale: 300 VA (12 VAC / 25A) Valeurs maximales des contacts de relais A & B: 16A / 250 VAC Puissance de commutation maximale A &...
  • Page 45 Circuit imprimé Circuit Imprimé DuraLink RF Molette d’adresse DMX Commutateur DIP Pour communication sans fil Pour sélectionner Pour sélectionner les fonctions du l’adresse de départ du DMX contrôleur DuraLink Bouton de réinitialisation Emplacement pour carte SD Pour les mises à jour logicielles Bus CAN Connexion RS-485...

  • Page 46: Instructions D'installation

    Instructions d’installation Installation d’un seul appareil PLP-REM-300 Raccordez une alimentation de 230 VAC aux bornes 230 VAC du PLP-REM-300. Raccordez les lampes de la piscine au bornier de raccordement 12 VAC dans le PLP-REM-300. Le PLP-REM-300 intègre un transformateur de 300 VA. La puissance totale des lampes (+ pertes de câbles) de la piscine ne peut pas dépasser cette valeur.

  • Page 47: Installation De Plusieurs Appareils Plp-Rem-300

    Installation de plusieurs appareils PLP-REM-300 Pour des installations plus grandes (puissance totale des lampes > 300 VA), plusieurs PLP-REM-300 peuvent être raccordés entre eux. Ainsi, une syn- chronisation parfaite de toutes les lampes de la piscine reste garantie Les PLP-REM-300 doivent pouvoir communiquer entre eux, de manière à ce que toutes les lampes soient parfaitement synchronisées.

  • Page 48: Modes De Fonctionnement

    Modes de fonctionnement Le contrôleur PLP-REM-300 offre 2 modes de fonctionnement principaux : « Mode de fonctionnement ON/OFF » & « Mode de fonctionnement PLC ». Chaque mode offre ses propres fonctions : ON/OFF Lampes compatibles Allumer/éteindre les lampes Changer la couleur de la lampe Contrôler les relais A &...

  • Page 49: Fonctions Du Commutateur Dip

    Fonctions du commutateur DIP Le commutateur DIP intégré sur le circuit imprimé principal du PLP-REM-300 permet à l’utilisateur de personnaliser la manière dont le PLP-REM-300 fonctionne. ATTENTION: Toujours couper l’alimentation électrique principale PLP-REM-300 avant de changer les commutateurs DIP Position ON Position OFF DIP SWITCH fonction...

  • Page 50: Fonctions De La Télécommande

    Fonctions de la télécommande MODE DE FONCTIONNEMENT: PLC (mode par défaut) Appuyer brièvement (< 1 sec) : Allumer ou éteindre les lampes Appuyer longuement (> 2 sec Toutes les lampes & le relais “12VAC TO LAMPS” sont éteints Appuyer brièvement: Aller au programme de couleur suivant Appuyer longuement: Allumer/éteindre la sortie A...

  • Page 51: Remplacer Le Clavier De La Télécommande

    Remplacer le clavier de la télécommande (sélection du mode de com- mande) En fonction du mode de commande sélectionné, le clavier de la télécom- mande doit être changé: • Retirez la vis cruciforme et ouvrez la télécommande • Remplacez le clavier dans la partie supérieure du boîtier de la télécom- mande •...

  • Page 52: Appairer La Télécommande Portable

    Appairer la télécommande portable au PLP-REM Toutes les télécommandes portables sont appairées au préalable en usine et prêtes à être utilisées. Si un problème devait survenir, le processus d’ap- pairage peut être réalisé comme suit : 1) Appuyez sur le bouton d’appairage sur le petit circuit imprimé à l’intérieur du PLP-REM.

  • Page 53: Télécommandes Compatibles Linktouch

    Télécommandes compatibles LinkTouch: mode ANCIEN & NOUVEAU Le mode “Ancien” est utilisé seulement quand votre PLP-REM-300 n’est pas “prêt pour LinkTouch” Le mode “Nouveau” est utilisé quand votre PLP-REM-300 est compatible avec “LinkTouch” Le mode ne peut être activé que sur les émetteurs qui ont un autocollant “LinkTouch ready”...

  • Page 54: Avec Un Seul Appareil Plp-Rem-300

    Communication via DMX 512 Avec un seul appareil PLP-REM-300 1) Assurez-vous que le commutateur DIP 1 est désactivé. 2) Assurez-vous que les lumières sont allumées en premier avec la télécommande. PANNEAU DMX Molette d’adresse Raccordez le panneau DMX aux bornes DMX IN (+/-) 230VAC Réglage de la molette d’adresse...

  • Page 55: Avec Plusieurs Appareils Plp-Rem-300

    Avec plusieurs appareils PLP-REM-300 1) Raccordez le panneau DMX au port « DMX IN » du premier PLP-REM-300 2) Raccordez les PLP-REM-300 entre eux (boucle ouverte) : DMX OUT --> DMX IN (bornes polarisées + -) 3) Définissez l’adresse DMX pour chaque PLP-REM-300 via la molette d’adresse.

  • Page 56: Communication Via

    Communication via RS-485 Avec un seul appareil PLP-REM-300 1) Assurez-vous que le commutateur DIP 1 est désactivé. 2) Assurez-vous que les lumières sont allumées en premier avec la télécommande. 3) Raccordez la source RS-485 au port “485” sur le PLP-REM-300 4) Paramètres de communication: 9600, 8, 1, n 5) Liste de commandes: voir page 57 source RS-485...

  • Page 57: Jeu D'instructions Pour

    RS-485 Command set...

  • Page 58: Procédure De Réinitialisation

    Procédure de réinitialisation (RESET) Procédure de réinitialisation du circuit imprimé Assurez-vous que le PLP-REM-300 est sous tension Appuyez et maintenez le bouton RÉINITIALISER sur la carte logique La LED bleue s’allume La LED bleue s’allumera. Relâchez la touche RÉINITIALISER lorsque la LED bleue s’éteint La carte de commande a été...

  • Page 59: Résolution Des Problèmes

    Résolution des problèmes PROBLÈME SOLUTION Le PLP-REM ne réagit pas aux • Suivez la procédure de réinitialisa- commandes de la tion télécommande • Vérifiez la pile de la télécommande portable (voir p. 51) • La télécommande n’a pas été appairée correctement avec le PLP-REM.

  • Page 60: Instructions De Câblage De La Piscine

    Instructions de câblage de la piscine Chaque lampe est reliée au transformateur par un câble séparé (Préféré pour les nouvelles installations) Piscine Pool house SELECTIONER SECTION DE CABLE & LONGEUR MAXIMAL 4m câble inclus dans le paquet Câble séparé (non fourni) ATTENTION: Toujours utiliser un transformateur Torroidal...
  • Page 61 SELECTIONER SECTION DE CABLE & LONGEUR MAXI MAL VA TRANSFORMMATEUR TYPE DE LAMPE 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* PLP050-WH 122m 204m 326m 490m 820m 8 VA PLP050-WW PLP050-BL 132m 212m 318m 530m 12 VA PLP050-RGB/TW PLP100-WH 104m 173m 32 VA PLP100-WW PLP100-BL 100m...

  • Page 62: Instructions De Câblage - Remarque

    Instructions de câblage - remarque Autres équipements comme variateurs de fréquence ou les moterus électriques peuvent générer un bruit excessif sur la ligne électrique 230 VAC / 400 VAC Ce bruit pourrait être injecté dans la ligne électrique 12VAC adjacente et perturber la communication des signaux vers les lumières RGB VISION Adagio Pro.
  • Page 63 Inhalt Technische Angaben Allgemeine Spezifikation ............Seite 64 PLP-REM-300 Übersicht ............Seite 64 Seite 65 Logikplatine ................Installationsanweisungen Seite 66 Einzelinstallation der PLP-REM-300 Einheit ..... Mehrfachinstallation von PLP-REM-300 ......Seite 67 Seite 68 Betriebsarten ..................Funktionalitäten des DIP-schalters ............ Seite 69 Funktionen des Senders Betriebsmodus: PLC ...............

  • Page 64: Technische Angaben

    Technische Angaben Allgemeine Spezifikationen Eingangsspannung: 230 VAC 50Hz Ausgangsspannung: 12,5 VAC VA-Nenngröße des Transformators: 350VA Maximale Ausgangsleistung: 300 VA (12 VAC / 25A) Max. Bemessungsrelaiskontakt A &B 16A / 250 VAC Max. Schaltleistung A & B 4000VA RF band 868 MHz Umgebungstemperatur: 0°C bis +40°C Luftfeuchtigkeit...
  • Page 65 Logic-Platine DMX-Adresswahl DIP-Schalter DuraLink RF board Für die Auswahl der Für die Auswahl der für drahtlose Kommunikation Steuerungsfunktionalitäten DMX-Startadresse DuraLink Rückstellknopf SD card slot Für Firmware-Updates CAN bus RS-485 connection Verbindung Für die Verbindung mit einem Hausautomations- system (siehe Seite DMX eingang/Ausgang 12VAC Anschlussklemmen A/B Ausgang...

  • Page 66: Installationsanweisungen

    Installationsanweisungen Einzelinstallation der PLP-REM-300-Einheit Verbinden Sie eine 230VAC Stromquelle mit den 230VAC Anschlüssen des PLP-REM-300. Verbinden Sie die Poolbeleuchtung mit dem 12VAC An schlussklemmen-Block im PLP-REM-300. Der PLP-REM-300 hat einen eingebauten 300VA Transformator. Die Gesamtstrombelastung der Poolbeleuchtung (+ Kabelverluste) kann das nicht übersteigen.

  • Page 67: Mehrfachinstallation Von Plp-Rem-300

    Mehrfachinstallation des PLP-REM-300 Für erweiterte Installationen (Insgesamt Lampenleistung > 300 VA) können mehrere PLP-REM-300 Einheiten miteinander verbinden. Auf diese Weise ist eine perfekte Synchronisierung aller Poollampen auch weiterhin gewährleistet Die PLP-REM-300 Einheiten müssen miteinander kommunizieren, um si- cherzustellen, dass alle Lampen perfekt synchronisiert sind. Verbinden Sie die PLP-REM-300 Einheiten miteinander über den CAN bus Verbinden Sie die CAN Anschlüsse der ersten PLP-REM-300 Einheit mit dem CAN Anschluss der zweiten PLP-REM-300 Einheit*...

  • Page 68: Betriebsarten

    Betriebsarten Die PLP-REM-300-Steuerung hat 2 Hauptbetriebsarten: „der Modus Zweipunktsteuerung“ & „der Modus PLC-Steuerung“. Jeder Mo- dus hat seine eigenen Funktionalitäten: Zweipunktsteuerung PLC Steuerung Kompatible Lampen Lampen ein/ausschalten Lampenfarbe ändern Steuert Relay A & B Dimmt die Lampen NEIN DMX Steuerung NEIN RS-485 Steuerung DIP Schalter Einstellung...

  • Page 69: Funktionalitäten Des Dip-Schalters

    DIP-Schalter-Funktionalitäten Die DIP-Schalter auf der Hauptplatine des PLP-REM-300 ermöglicht es den Benutzern, selbst festzulegen, wie die PLP-REM-300 funktioniert. VORSICHT: Schalten Sie immer die Netzspannung aus PLP-REM-300, bevor Sie die DIP-Schalter wechseln Position EIN Position AUS DIP SWITCH Function Einstellung Zweipunkt Betriebsmodus PULS-Modus Relay A...

  • Page 70: Betriebsmodus: Plc

    Senderfunktionen BETRIEBSMODUS: PLC (Standardmodus) Kurzes Drücken (<1 Sek.): Schaltet die Lampe zwischen EIN und AUS(1) Langes Drücken (>2 Sek.(2)): Alle Lampen & das „12VAC ZU LAMPEN“ Relay sind -geschaltet Kurzes Drücken: Zum nächsten Farbprogramm wechseln Langes Drücken: Schaltet den Ausgang A AUS/EIN Kurzes Drücken: Zum vorangegangenen Farbprogramm zurückkehren Langes Drücken:...

  • Page 71: Senderbatterie

    Sendertastatur ersetzen Abhängig vom ausgesuchten Steuermodus, muss man die Tastatur des Send- ers austauschen: • Entfernen Sie die Kreuzschlitzschraube und öffnen Sie den Sender • Ersetzen Sie die Tastatur am oberen Ende des Sendergehäuses • Setzen Sie ihn wieder in umgekehrter Reihenfolge zusammen Tastatur für den PLC MODUS...
  • Page 72 Kopplung des Handsenders mit der PLP-REM Steuerung Alle Handsendegeräte sind bereits werkseitig gekoppelt und bereit für die Verwendung. Im Falle, dass ein Problem auftaucht, kann der Kopplungsprozess wie unten beschrieben durchgeführt werden: 1) Drücken Sie die Paarungstaste auf der kleinen Leiterplatte im PLP-REM --->...

  • Page 73: Linktouch-Fähige Sender

    LinkTouch-fähige Sender: ALTER & NEUER Modus Der “Alte” Modus wird nur verwendet, wenn Ihr PLP-REM-300 nicht “Link- Touch ready” ist. Der “Neue” Modus wird nur verwendet, wenn Ihr PLP-REM-300 “Link- Touch ready” ist. Der Modus kann nur bei Sendern aktiviert werden, die auf der Rückseite einen Aufkleber “LinkTouch ready“...

  • Page 74: Dmx 512 Kommunikation

    DMX 512 Kommunikation Einzelinstallation der PLP-REM-300-Einheit 1) Achten Sie darauf, dass der DIP-Schalter 1 ausgeschaltet ist. 2) Vergewissern Sie sich, dass die Lampen mit der Fernbedienung eingeschaltet sind. DMX BEDIENFELD Adresswahl Verbinden Sie das DMX Bedi- enfeld mit DMX IN (+/-) 230VAC Adresswahleinrichtung Die Einrichtung der DMX-Adresse des PLP-REM-300:...

  • Page 75: Mehrfachinstallation Von Plp-Rem-300

    Mehrfachinstallation von PLP-REM-300-Einheiten 1) Verbinden Sie das DMX Bedienfeld mit dem “DMX IN” Anschluss auf dem ersten PLP-REM-300 2) Verbinden Sie die PLP-REM-300 Einheiten miteinander (offene Schleife): DMX OUT --> DMX IN (gepolte Anschlüsse + -) 3) Richten Sie jeweils eine DMX Adresse für jede PLP-REM-300 Einheit über die Adresswahl ein.

  • Page 76: Rs-485 Kommunikation

    RS-485 Kommunikation Einzelinstallation der PLP-REM-300-Einheit 1) Achten Sie darauf, dass der DIP-Schalter 1 ausgeschaltet ist. 2) Vergewissern Sie sich, dass die Lampen mit der Fernbedienung eingeschaltet sind. 3) Verbinden Sie die RS-485 Quelle am “485” Anschluss an der PLP-REM-300 Einheit 4) Kommunikationseinstellungen: 9600, 8, 1, n 5) Befehlsliste: siehe Seite 77 RS-485 QUELLE...
  • Page 77 RS-485 Command set...

  • Page 78: Rückstell-Prozedur

    RÜCKSTELL-Prozedur (RESET) RÜCKSTELL-Prozedur für die Steuertafel Stellen Sie sicher, dass der PLP-REM-300 eingeschaltet ist Halten Sie die RÜCKSTELL-Taste auf der Logikplatine gedrückt Die blaue LED leuchtet auf Lassen Sie die RÜCKSTELL-Taste los, wenn die blaue LED leuchtet Die Steuertafel wurde ZURÜCKGESTELLT und alle Sender sind unge paart.

  • Page 79: Fehlerdiagnose

    Fehlerdiagnose PROBLEM LÖSUNG Der PLP-REM-300 reagiert nicht • Führen Sie eine RÜCKSTEL auf die Sender-Befehle Prozedur durch • Prüfen Sie die Batterie des Handsendegerätes (siehe Seite 71) • Der Sender ist nicht korrekt mit dem PLP-REM-300 gekoppelt. Wiederholen Sie den Kopplung- sprozess (siehe Seite 72) •...

  • Page 80: Anleitung Zur Verkabelung

    Anleitung zur Verkabelung Jede Lampe wird über ein separates Kabel mit dem Transformator verbunden (empfohlen bei neuen Installationen). Schwimmbad Pool house WÄHLEN KABELQUERSCHNITT & MAXIMALE KABELLÄNGE 4 m Kabel im Lieferumfang enthalten Separates Kabel (nicht enthalten) Warnung: Ringkerntransformator wird aufgrund höherer Effizienz bevorzugt...
  • Page 81 WÄHLEN KABELQUERSCHNITT & MAXIMALE KABELLÄNGE VA TRANSFORMMATOR STRAHLERTYP 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* PLP050-WH 122m 204m 326m 490m 820m 8 VA PLP050-WW PLP050-BL 132m 212m 318m 530m 12 VA PLP050-RGB/TW PLP100-WH 104m 173m 32 VA PLP100-WW PLP100-BL 100m 48 VA PLP100-RGB/TW PLP170-WH 66 VA...

  • Page 82: Verkabelung Bemerkung

    Verkabelung Bemerkung Andere Geräte wie Frequenzumrichter und Elektromotoren können übermäßiges Rauschen an der Stromversorgung 230VAC / 400VAC erzeugen. Dieses Rauschen könnte in die angrenzende 12VAC Stromleitung eingespeist werden und stören die Stromleitung Kommunikation zu den VISION Adagio Pro RGB Lichter. Um dies zu verhindern, beachten Sie bitte Folgendes: Halten Sie 230VAC / 400VAC Stromleitung Kabel mindestens 50cm getrennt über ihre volle Länge von der 12VAC Stromlei-...
  • Page 83 Índice Especi caciones técnicas Especi caciones generales ............ Page 84 PLP-REM-300 caracteristicas ..........Page 84 Tablero lógico ................Page 85 Instrucciones de instalación Page 86 Unidad sencilla PLP-REM-300 ..........Instalación múltiple PLP-REM-300 ........Page 87 Page 88 Modos de operación ................

  • Page 84: Especi Caciones Técnicas

    Especi caciones técnicas Especi caciones generales Voltaje de entrada: 230 VAC 50 Hz Voltaje de salida: 12 VAC Potencia máxima de salida 300VA (12 VAC / 25A) Índice máximo de contacto relé A y B 16A / 250 VAC Potencia máxima de cambio A y B 4000VA Banda RF 868 MHz...

  • Page 85: Tablero Lógico

    Tablero lógico Placa DuraLink RF Dial de dirección DMX Interruptor DIP Para comunicación inalámbrica Para elegir dirección de Para seleccionar Funcionalidades del inicio DMX regulador DuraLink BOTÓN DE REINICIO Ranura de tarjeta SD Para la actualización del firmware CAN bus Conexión RS-485 Para conectar al sistema automático...

  • Page 86: Instrucciones De Instalación

    Instrucciones de instalación Sola unidad de PLP-REM-300 Conecte una fuente de alimentación de 230 VCA a los terminales de 230 VCA del PLP-REM-300. Conecte las luces de la piscina al terminal de conexión de 12VCA bloque en el PLP-REM-300. El PLP-REM-300 tiene un transformador de 300VA integrado. La carga de po tencia total o las luces (+ pérdidas de cable) de la piscina no pueden exceder esto.

  • Page 87: Instalación Múltiple Plp-Rem-300

    Instalación múltiple de PLP-REM-300 Para instalaciones extendidas (potencia total de la lámpara> 300 VA), se pueden vincular varias PLP-REM-300. De esta manera, se garantiza una sincronización perfecta de todas las luces de la piscina. El PLP-REM-300 necesita comunicarse entre sí para garantizar que todas las lámparas estén en perfecta sincronización.

  • Page 88: Modos De Operación

    Modos de operación El controlador PLP-REM-300 tiene 2 modos de operación principales: “Modo de control CON./DESC.” y “Modo de control PLC”. Cada modo tiene sus propias funcionalidades: Control CONECTADO/ Control del PLC DESCONECTADO Lámparas compatibles Cambiar lámparas CON./DESC. SÍ SÍ Cambiar color de la lámpara SÍ...

  • Page 89: Funcionalidades Del Interruptor Dip

    Funcionalidades del interruptor DIP El interruptor DIP en la placa de circuito principal del PLP-REM-300 permite que el usuario modi que la manera de actuar del PLP-REM. PRECAUCIÓN: Apague siempre la fuente de alimentación principal al PLP-REM-300 antes de cambiar los interruptores DIP Posición CON.

  • Page 90: Funciones Del Transmisor

    Funciones del transmisor MODO DE OPERACIÓN: PLC (mode por defecto) Pulsación corta (< 1 segundo): Cambie la lámpara a CONECTADA o DESCONECTADA Pulsación larga (> 2 segundos Todos los relés de las lámparas de 12 V CA se DESCONECTAN Pulsación corta: Vaya al siguiente programa de color.

  • Page 91: Substitución Del Teclado Del Transmisor De Mano

    Sustitución del teclado del transmisor (selección de modo de control) Dependiendo del modo de control seleccionado, se necesita cambiar el teclado numérico del transmisor: • Quite el tornillo y abra el transmisor • Substituya el teclado en la parte superior de la carcasa del transmisor •...

  • Page 92: Emparejamiento Del Transmisor De Mano

    Emparejamiento del transmisor manual y el controlador PLP-REM-300 Todos los telemandos mandos a distancia ya están emparejados en fábrica y listos para el uso. En caso de que surja un problema, el proceso de emparejamiento se puede hacer como se indica a continuación: 1) Presione el botón de emparejamiento en la placeta electronica, dentro del PLP-REM-300...

  • Page 93: Transmisores Listos Para Linktouch

    Transmisores listos para LinkTouch: modo VIEJO Y NUEVO El modo “Viejo” solo se usa cuando su PLP-REM-300 no está “listo para LinkTouch” El modo “Nuevo” solo se usa cuando su PLP-REM-300 está “listo para LinkTouch” El modo solo puede activarse en transmisores que tengan una etiqueta adhesiva “LinkTouch ready”...

  • Page 94: Comunicación Dmx

    Comunicación de DMX 512 Unidad sencilla PLP-REM-300 1) Asegúrese de que el interruptor DIP 1 esté APAGADO. 2) Asegúrese de que las luces estén encendidas primero con el control remoto. DMX PANEL Dial de dirección Conecte el panel DMX al DMX IN (+/-) 230VAC Con guración del dial de dirección...

  • Page 95: Instalación Múltiple Plp-Rem-300

    Instalación múltiple PLP-REM-300 1) Conecte el panel DMX al puerto “DMX IN” del primer PLP-REM 2) Conecte los PLP-REM-300s uno con uno (lazo abierto): DMX OUT --> DMX IN (terminales polarizados + -) 3) Fije la dirección de DMX para cada PLP-REM a través del dial de la dirección. - Opción 1:Todos los PLP-REM-300 se jan a la misma dirección: Esto implica que todas las lámparas recibirán los mismos datos de DMX,Por lo tanto, todas actuarán idénticamente...

  • Page 96: Comunicación

    Comunicación RS-485 Unidad sencilla PLP-REM-300 1) Asegúrese de que el interruptor DIP 1 esté APAGADO. 2) Asegúrese de que las luces estén encendidas primero con el control remoto. 3) Conecte la fuente RS-485 con el puerto “485” en el PLP-REM 4) Ajustes de comunicación: 9600, 8, 1, n 5) Lista de comandos: vea la página 97 RS-485 Source...

  • Page 97: Juego De Comandos

    Juego de comandos RS-485...

  • Page 98: Procedimiento De Reinicio

    Procedimiento de REINICIO Procedimiento de REINICIO para el tablero de control Asegúrese de que el PLP-REM-300 esté encendido Mantenga presionado el botón REINICIO en la placeta electronica. El LED azul se encenderá Suelte el botón REINICIO cuando el LED azul se apague La tarjeta de control ha sido REINICIADO.

  • Page 99: Reparación De Averías De Averías

    Reparación de averías PROBLEMA SOLUCIÓN El PLP-REM-300 no reacciona • Realice un procedimiento de a los comandos del telemandos REINICIO • Compruebe la pila del transmisor de mano (véase p. 91) • El transmisor no está bien em- parejado con el PLP-REM-300. Repita el proceso de empareja- miento (véase p.

  • Page 100: Instrucciones De Cableado

    Instrucciones de cableado de la luz de la piscina Cada lámpara se conecta al transformador mediante un cable separado (Preferido para nuevas instalaciones) Piscina Pool house SELECCIONAR SECCION DEL CABLE & LONGITUD MAXIMA Cable de 4 m incluido en el paquete de la lámpara Cable separado (no incluido) Advertencia: Utilice siempre un transformador Torroidal...
  • Page 101 SELECCIONAR SECCION DEL CABLE & LONGITUD MAXIMA VA TRANSFORMATOR LAMP TYPE 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* PLP050-WH 122m 204m 326m 490m 820m 8 VA PLP050-WW PLP050-BL 132m 212m 318m 530m 12 VA PLP050-RGB/TW PLP100-WH 104m 173m 32 VA PLP100-WW PLP100-BL 100m 48 VA...

  • Page 102: Cableado Notas

    Cableado notas Otros equipos como los convertidores de frecuencia y los motores eléctricos pueden generar parasitos excesivos en el circuito de ali- mentación de 230VAC / 400VAC. Estos parasitos pueden penetrar el circuito de alimentación de 12VAC situado en la proximida, y perturbar el circuito de alimentación hacia las lámparas VISION Adagio Pro RGB.
  • Page 103 Declaration of Conformity We, Propulsion Systems bvba, declare under our sole responsibility, that the equipment described below conforms with the essential requirements of the following directives and standards: DIRECTIVE 2011/65/EC (RoHs 2) • EN 50581 DIRECTIVE 1999/5/EC Radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity •...
  • Page 104 Propulsion Systems bvba Dooren 72 1785 Merchtem, Belgium Tel +32 2 461 02 53 Fax +32 2 706 59 60 www.duratech.be info@propulsionsystems.be We reserve the rights to change all or part of the contents of this document without prior notice...
