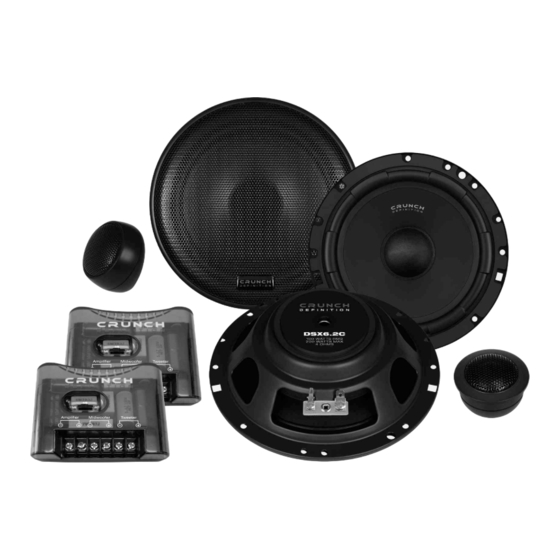

- Page 1 DSX5.2C DSX6.2C C O M P O N E N T S Y S T E M S B E N U T Z E R H A N D B U C H O W N E R M A N U A L...
- Page 2 DEUTSCH INSTALLATION DER LAUTSPRECHER Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen. 1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird.
- Page 3 DEUTSCH ANSCHLUSS DER TIEFMITTELTÖNER • Verbinden Sie die Plus-Anschlüsse (”+”) bzw. die Minus-Anschlüsse (”–”) der Tiefmitteltöner mit den entsprechenden Anschlüssen ”MIDWOOFER” der Frequenzweiche. • Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker (weiß und schwarz). ANSCHLUSS DER HOCHTÖNER • Verbinden Sie die Plus-Anschlüsse (”+” weiß) bzw. die Minus-Anschlüsse (”–” schwarz) der Hochtönerkabel mit den entsprechenden Anschlüssen ”TWEETER”...
- Page 4 DEUTSCH HOCHTON-PEGELANPASSUNG AN DER FREQUENZWEICHE Die DEFINITION DSX Frequenzweichen bieten die Möglichkeiten, den Hochton-Pegel des Lautsprecher- systems an Ihre Fahrzeugakustik und an das gesamte Soundsystem anzupassen. • Zum Anpassen des Hochton-Pegels kann der 3-Wege-Schalter an der Frequenzweiche auf folgende Positionen gestellt werden: ”+ 3dB” (hoher Pegel), ”0dB” (mittlerer Pegel), ”–3dB” (niedriger Pegel) HOCHTON-PEGEL 3-WEGE SCHALTER 0 db...
- Page 5 ENGLISH INSTALLATION The first step of installing a speaker system is a well-thought-out planning. Choose a suitable location for your speaker components carefully. Please observe the following suggestions to ensure proper results and best performance: 1. Choose a location which offers none or just a minimum of obstacles between the components and your ears.
- Page 6 ENGLISH MIDRANGE WOOFER INTERCONNECTION • Connect the positive terminals (”+”) and the negative terminals (”–”) of the midrange woofers with the according terminals ”MIDWOOFER” of the crossover. • Use for the interconnection the supplied cables with jacks (white and black). TWEETER INTERCONNECTION •...
- Page 7 ENGLISH TWEETER LEVEL ADJUSTMENT OF THE CROSSOVER The DEFINITION DSX crossovers offer the opportunities to match the tweeter level of the loudspeaker system with the characteristics of the interior enviroment and the complete soundsystem. • To adjust the tweeter level set the 3-way slide switch to the following positions: ”+ 3dB”...
- Page 8 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
