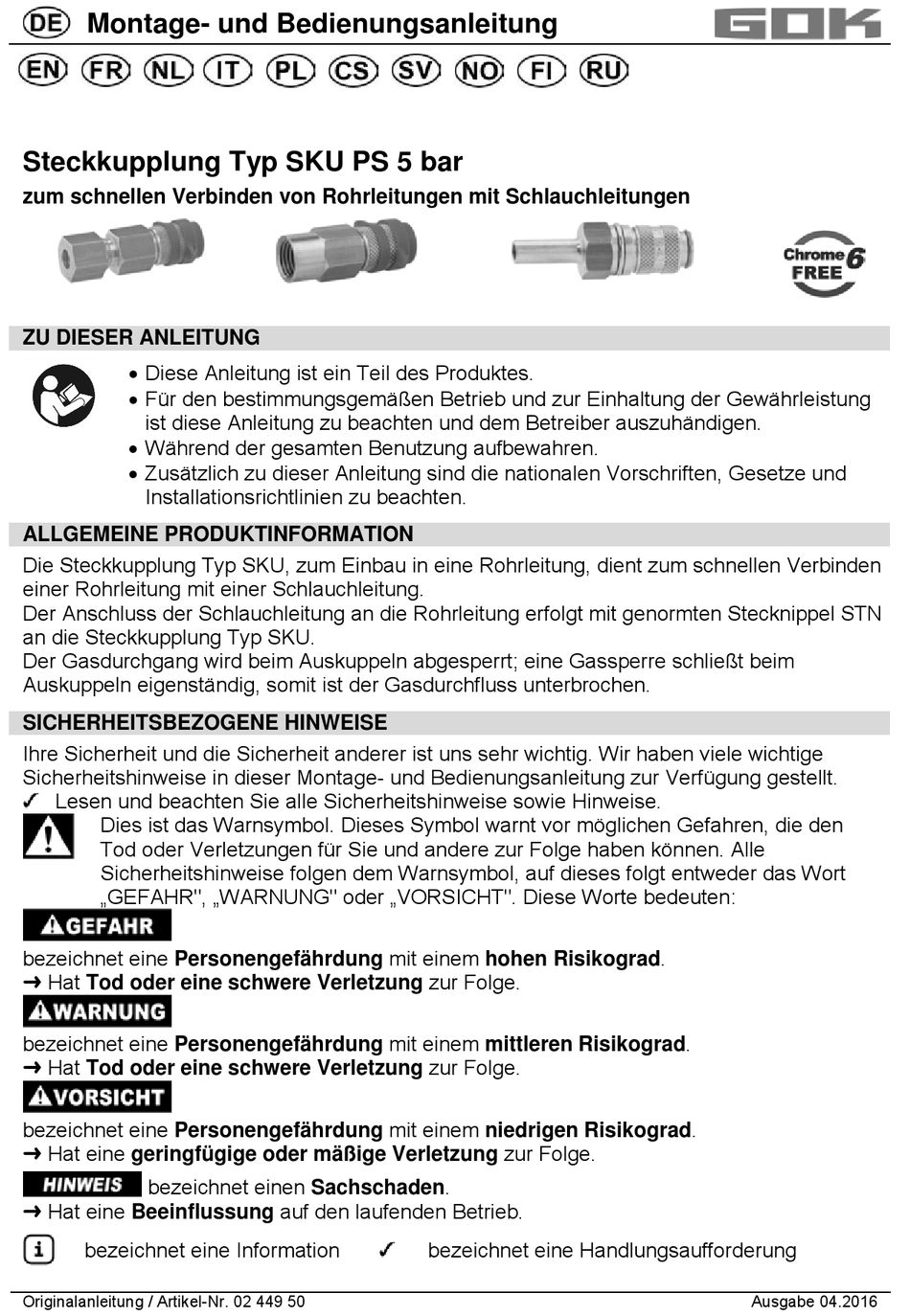

Montage- und Bedienungsanleitung
Steckkupplung Typ SKU PS 5 bar
zum schnellen Verbinden von Rohrleitungen mit Schlauchleitungen
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
ALLGEMEINE PRODUKTINFORMATION
Die Steckkupplung Typ SKU, zum Einbau in eine Rohrleitung, dient zum schnellen Verbinden
einer Rohrleitung mit einer Schlauchleitung.
Der Anschluss der Schlauchleitung an die Rohrleitung erfolgt mit genormten Stecknippel STN
an die Steckkupplung Typ SKU.
Der Gasdurchgang wird beim Auskuppeln abgesperrt; eine Gassperre schließt beim
Auskuppeln eigenständig, somit ist der Gasdurchfluss unterbrochen.
SICHERHEITSBEZOGENE HINWEISE
Ihre Sicherheit und die Sicherheit anderer ist uns sehr wichtig. Wir haben viele wichtige
Sicherheitshinweise in dieser Montage- und Bedienungsanleitung zur Verfügung gestellt.
Lesen und beachten Sie alle Sicherheitshinweise sowie Hinweise.
Dies ist das Warnsymbol. Dieses Symbol warnt vor möglichen Gefahren, die den
Tod oder Verletzungen für Sie und andere zur Folge haben können. Alle
Sicherheitshinweise folgen dem Warnsymbol, auf dieses folgt entweder das Wort
„GEFAHR", „WARNUNG" oder „VORSICHT". Diese Worte bedeuten:
bezeichnet eine Personengefährdung mit einem hohen Risikograd.
Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem mittleren Risikograd.
Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem niedrigen Risikograd.
Hat eine geringfügige oder mäßige Verletzung zur Folge.
bezeichnet einen Sachschaden.
Hat eine Beeinflussung auf den laufenden Betrieb.
bezeichnet eine Information
Originalanleitung / Artikel-Nr. 02 449 50
bezeichnet eine Handlungsaufforderung
Ausgabe 04.2016
