Summary of Contents for Hafele Dialock MDU 100

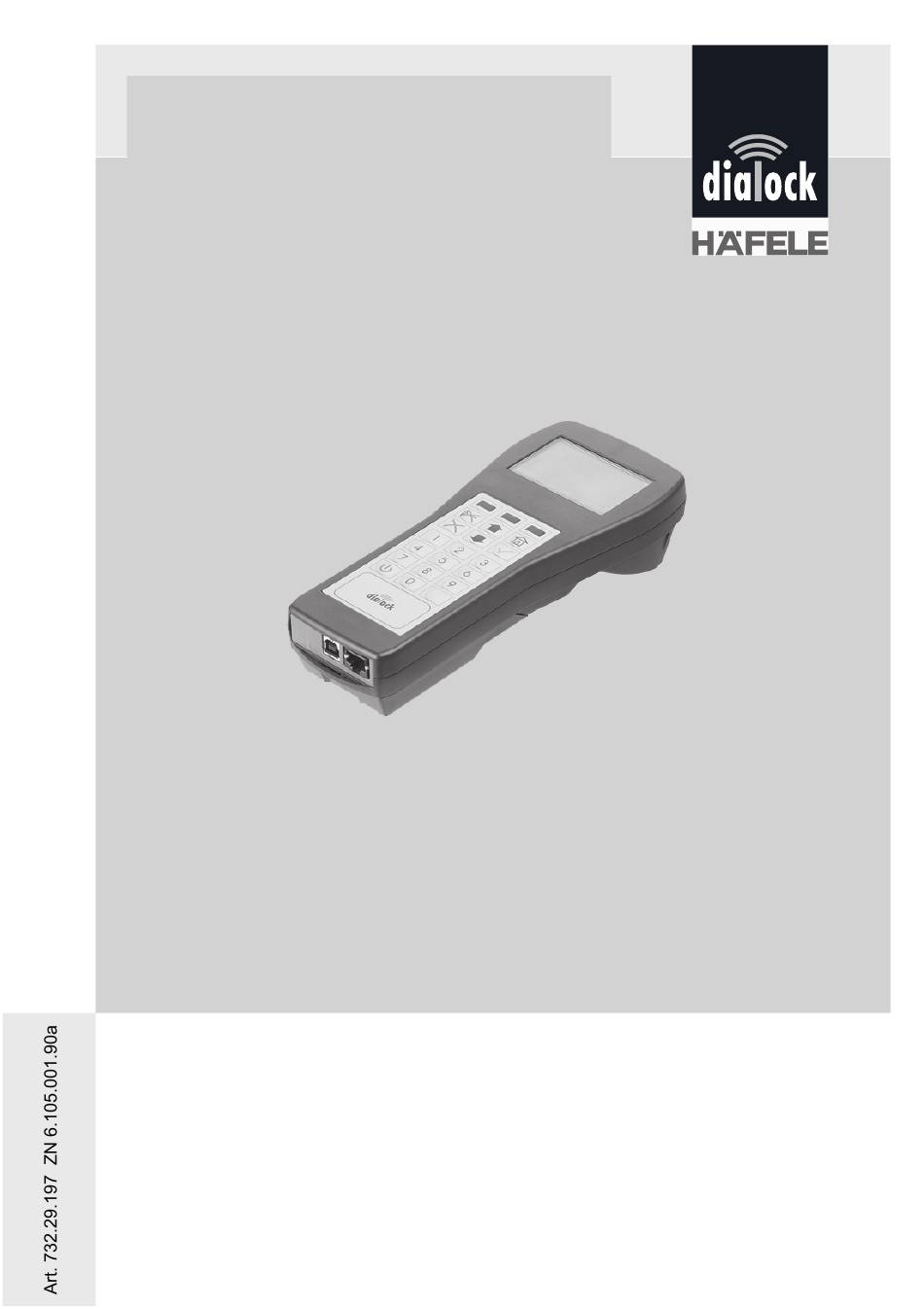

- Page 1 Bedienungsanleitung Operating Instructions Instructions de service Istruzioni di uso Instrucciones de servicio Dialock MDU 100...
- Page 3 Inhalt / Contents / Synoptique / Indice / Índice Deutsch ..........5 English .
-
Page 5: Table Of Contents
Notbetrieb ............33 Dialock MDU 100 - Stand: 09.2013 - 732.29.197... - Page 6 Wartungsmodus ............39 Akku-Pack austauschen .................40 Pflege und Wartung ................42 RESET ....................42 Fragen und Antworten ................43 Technische Daten ..................44 Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 7 Bedienungsanleitung Diese Bedienungsanleitung gehört zur Dialock MDU: Typ: Seriennummer: Baujahr: Auftragsnummer: Inventarnummer: Ort der Aufstellung: Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
-
Page 8: Lieferumfang
• 1 Dialock MDU Abb. 1 • Diese Anleitung (Artikelnr. 732.29.182) • MDU-Key • USB-Kabel (Verbindung zum PC) • Beam-Card • Akkupack Nicht im Lieferumfang enthalten sind folgende Häfele Produkte: • USB-Ladegerät Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 9: Einsatzbereich
• Locker lock • WT (V6) • WT (V7) • DT (V7) • DT 100 • DTSH • DT 210 • DT 400 • DT 500 • DFT V2 • FT 120 Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 10: Leistungsmerkmale
Nach der eingestellten Ausschaltzeit (siehe Seite 35) schaltet die Dialock MDU automatisch aus (Werkseinstellung: 300 Sekunden). Durch sofortiges manuelles Ausschalten nach der Nutzung der Dialock MDU wird die Lebensdauer der Akkus verlängert. MDU nicht mit eingestecktem Programmierkabel weglegen. Hoher Akkuverbrauch! Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 11: Bedienung
Bei Untermenüs erscheint ein Pfeil rechts (siehe obere Abbildung Seite 12). Zur Bestätigung der gewünschten Auswahl ist die Taste zu drücken. Abbruch, Beenden von Funktionen und der Rücksprung in das Menü erfolgen mit der Taste Dialock MDU 100 - Stand: 09.2013 - 732.29.197... - Page 12 Die einzelnen Funktionen sind in Menüs zusammengefasst und hierar- chisch angeordnet. Zur Kennzeichnung des aktuellen Menüs erscheint in der ersten Zeile der Name des Menüs (zum Beispiel: "Hauptmenü"). Hinweis auf aktive / inaktive Funktionstasten Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 13 Häkchen hinter dem Funktions- namen. Ist die Funktion ausgeschaltet, bzw. inaktiv, ist kein Häkchen gesetzt. Liefert die Funktion ein Ergebnis wie zum Beispiel "Systeminfo", erscheint das Ergebnis auf einer neuen Seite im Display. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 14 Bedienungsanleitung Tastatur Im Folgenden werden die einzelnen Tasten der Tastatur beschrieben. Abb. 3 Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 15 Dialock MDU wird ausgeschaltet. Cursor im Menü nach oben/unten bewegen. Sprung zum Hauptmenü. Vorgang bestätigen und Funktion ausführen. Vorgang abrechen, oder zurück zum übergeord- neten Menü. Zahlen von 0 - 9 ..Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 16 Stand sein (Distri- bution 1.32 oder höher) Wichtig! Um ein Entleeren des Akku-Packs zu vermeiden nach dem Datenaus- tausch das USB-Kabel wieder von der Dialock MDU abziehen. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 17 Anschlußplan Dialock MDU - Adapter Anschlussplan: 1 Dialock MDU 2 Personal Computer 3 Kodierstation Abb. 6 Die Datenübertragung zwischen PC und MDU V2 erfolgt über die USB-Verbindung oder die IR-Schnittstelle einer angeschlossenen Kodier- station. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 18 Terminal zur Dialock MDU und von der Dialock MDU zum PC übertragen. Weitere Informationen zur Bedienung der Anwendungsprogramme insbesondere Aktivierung der Datenübertragung vom PC zur Dialock MDU finden Sie in den Anleitungen der jeweiligen Anwendungspro- gramme. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 19 4. Kommunikationsmodus am Terminal aktivieren: Hierfür MDU-Key vor das Terminal halten. Beide LED des Terminals blinken abwechselnd rot-grün. Den Vorgang durch Vorhalten des grünen Programmier-Key-Sticks oder eines privile- gierten Personal-Keys bestätigen. Rote und Grüne LED leuchten. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 20 Störung auftritt, erscheint im Display die Meldung: 10. Mit der Taste abbrechen, den Vorgang wiederholen und die Dialock MDU näher an das Terminal halten, oder besser positionieren. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 21 3. Die weitere Bedienung erfolgt wie unter „Datenaustausch mit der Infra- rotschnittstelle“ beschrieben (Seite 19). USB SteckerR J45 Buchse Abb. 9 Wichtig! Um ein Entleeren der Akkus zu vermeiden nach dem Datenaustausch das Programmierkabel von der Dialock MDU abziehen. Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
-
Page 22: Menü-Struktur
Italiano - English Zeitzonen Español - English Generationen lesen Anzeige dieses Menüpunkts Makro löschen nur nach erfolgtem Daten- Terminalmodus austausch! Dauer offen Dauer geschlossen *** Anzeige nur im Online-Mo- Normalbetrieb Notbetrieb Schließmodus Schließzyklus Togglemodus Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 23: Funktionen
Einstellungen Menüpfad: Hauptmenü / Terminalfunktionen / Info / Beschreibung: Auslesen der einstellbaren Parameter des Ter- minals, wie Name des Terminals, Projekt Code, Raumnummer und Betriebsart in dem sich das Terminal befindet. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 24: Terminaluhr
Auslesen der Terminalzeit. Durch Betätigung der Funktionstaste wird die MDU Uhrzeit in das Terminal übertragen. Beispiel: Protokolle einlesen Menüpfad: Hauptmenü / Terminalfunktionen / Info / Beschreibung: Die Zugangsprotokolle werden in die Dialock MDU eingelesen. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 25: Protokolle Anzeigen
MDU anzeigen. Es erscheint eine Liste von eingelesenen Termi- nalprotokollen. Mit den Cursortasten gewünschtes Terminalprotokoll auswählen und mit der Taste bestätigen. Danach kann mit den Cursortasten durch das Protokoll geblättert werden. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 26: Konfiguration
Terminals auswählen. Bei erfolgreicher Datenübertragung erscheint die Meldung: "Daten übertragen". Zur Kennzeich- nung der erfolgten Inbetriebnahme erscheint in der Auswahlliste hinter der Raumnummer ein Häkchen Vorgang für jedes Terminal durchführen. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 27: Offenzeit Setzen
Konfiguration / Beschreibung: Offenzeit, ist die Zeit in der das Terminal die Schließeinheit nach dem Vorhalten eines berechtigten Keys entriegelt hält. Der Wert wird in Sekunden eingegeben und mit der Taste bestätigt. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 28: Raumnummer Setzen
Bedienungsanleitung Raumnummer setzen Menüpfad: Hauptmenü / Terminalfunktionen / Konfiguration / Beschreibung: Eingabe der Raumnummer am Terminal. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 29: Terminalaustausch
2. Daten an das neue Terminal senden. Um Daten zu empfangen, bzw. um Daten zu senden, müssen die Terminals nacheinander in den Kommunikationsmodus gebracht werden (siehe Seite 19 „Datenaustausch“). Der Vorgang kann mehrere Sekunden dauern. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 30: Wartung
Key mit einer neuen Generation das Terminal nutzt, verlieren die alten Generationen ihre Berechtigungen. Keys löschen Menüpfad: Hauptmenü / Terminalfunktionen / Wartung / Keys löschen Beschreibung: Die Berechtigung eines Keys wird entzogen. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 31: Uhr Setzen
Die Zeitzone wird mit den Funktionstasten links/ rechts und den Cursortasten nach oben/unten eingestellt. Die ausgewählten Wochentage erscheinen dabei invertiert. Durch Drücken der Taste kommt man von der Zeitzone 1 zur Zeitzone 2 usw.. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 32: Generationen Lesen
Hauptmenü / Terminalfunktionen / Wartung / Beschreibung: Löscht Makro im Terminal Terminal Modus Dauer offen Menüpfad: Hauptmenü / Terminalfunktionen / Terminal Modus / Beschreibung: Die Schließeinheit des Terminals wird auf "Dauer offen" eingestellt. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 33: Dauer Geschlossen
Modus / Notbetrieb Beschreibung: Schaltet das Terminal in den "Stand-Alone" Modus. In diesem Modus kann bei einem Aus- fall des PC-Systems im "Notbetrieb" berechtigte Keys angelernt und somit das Terminal benutzt werden. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 34: Schließmodus
Das Terminal wird im Wechselmodus (Toggle Modus) betrieben. Wechselmodus: Beim ersten Vorhalten eines berechtigten Benutzer-Key-Sticks entriegelt das Terminal die Schließeinheit. Erst nach einem weiteren Vorhalten eines berechtigten Benutzer- Key-Sticks verriegelt das Terminal die Schließ- einheit wieder. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 35: Mdu Funktionen
Anzeige der System Information des Dialock MDU. Beispiel: MDU-Uhr Menüpfad: Hauptmenü / MDU Funktionen / Beschreibung: Anzeige Zeit und Datum der Dialock MDU. Zum Ändern der Uhrzeit und des Datums die Funk- tionstaste „stellen“ drücken. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 36: Speicherbelegung
Beispiel: Zeige Betriebszeit an Menüpfad: Hauptmenü / MDU Funktionen / Beschreibung: Anzeige der Betriebszeiten der Dialock MDU: 1. Wert: Tagesbetriebszeit (der Wert wird bei Reset der MDU zurückgesetzt) 2. Wert: Gesamtbetriebszeit Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 37: Einstellungen
Beschreibung: Ein- und Ausschalten der Beleuchtung im Dis- play. Beispiel: Ausschaltzeit MDU Menüpfad: Hauptmenü / MDU Funktionen / Einstellungen Beschreibung: Eingabe der Zeit zum automatischen Ausschal- ten der Dialock Dialock MDU. Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 38: Piepser
Sprachauswahl für die Dialock MDU. Zur Verfü- gung stehen folgende Sprachkombinationen: Deutsch - English Français - English Italiano - English Español - English Ein Wechsel der Sprachkombination ist nur durch ein Firmware-Update möglich! Beispiel: Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 39: Wartungsmodus
Diese Funktion wird ohne nochmalige Sicherheitsabfrage sofort ausgeführt. Beschreibung: Löscht alle Terminal Daten (Protokolle, Benut- zer-Key-Listen, Diagnosedaten) die in der Dialock MDU gespeichert sind und zuvor vom Terminal oder von der PC-Software übertragen bzw. eingelesen wurden. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 40: Akku-Pack Austauschen
Dialock MDU verlohren gehen. Auf der Rückseite der Dialock MDU befindet sich die Abdeckung des Akkufachs. 1. Arretierung auf der Abdeckung niederdrücken und gedrückt halten (1). 2. Batterieabdeckung herausziehen (in Pfeilrichtung). Dialock MDU 100 - Stand: 09.2013 - 732.29.197... - Page 41 4. Akku-Pack herausnehmen und fachgerecht entsorgen. 5. Neuen Akku-Pack in das Akkufach einsetzen. Auf richtige Polung achten! 6. Abdeckung auf die MDU aufsetzen und einschieben bis diese arretiert ist. Nicht verkanten und keine Gewalt anwenden! Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
-
Page 42: Pflege Und Wartung
Dabei beide Tasten mehrere Sekunden lang gedrückt halten bis das Dialock Häfele Logo erscheint. Nach erneutem Einschalten befin- det sich die Dialock MDU im Grundzustand. Gespeicherte Terminaldaten gehen dabei jedoch nicht verloren. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 43: Fragen Und Antworten
Einstellungen und Änderungen der Daten eines Terminals sind mit der PC-Software durchzuführen. Die Funktionen zum Ändern und Einstellen stehen in dieser Systemausführung an der Dialock MDU nicht zur Verfügung! Dialock MDU 100 - Stand: 09.2013 - 732.29.197... -
Page 44: Technische Daten
80 mA (mit Hintergrundbeleuchtung) Firmware FLASH-programmierbar Speicher 128 KB RAM, 64 KB Terminal-Daten, 64 KB interne Daten Schnittstellen USB-Kabel (zum PC) RJ 45-Buchse (zum Dialock-Terminal) IR-Schnittstelle (zum Dialock-Terminal oder zur Dialock Kodierstation. Dialock MDU 100 - Stand: 09.2013 - 732.29.197... - Page 45 Bedienungsanleitung Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 46 Bedienungsanleitung Dialock MDU 100 - Stand: 09.2013 - 732.29.197...
- Page 47 Emergency mode ............75 Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 48 Maintenance mode ........... . . 81 Exchanging the rechargeable battery pack ..........82 Care and maintenance ................84 RESET ....................84 FAQs ......................85 Technical data ..................86 Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 49 Operating Instructions These operating instructions are part of the Dialock MDU 100: Type: Serial no.: Year of manufacture: Order no.: Inventory no.: Place of installation: Dialock MDU 100 - status: 09.2013 - 732.29.197...
-
Page 50: Supplied With
• These instructions (Cat. No. 732.29.197) • MDU key • USB cable (connection to computer) • Transponder card • Rechargeable battery pack The following Häfele products are not supplied: • USB charger Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 51: Area Of Use
Operating Instructions Area of use The Dialock MDU 100 (called "MDU" in the follwing) is part of the Dialock electronic locking system and serves as mobile data transfer device. Specific software solutions are available for use of the MDU in computer- based Dialock systems in hotels, offices and clinics. -
Page 52: Characteristics
(manufacturer's setting: 300 sec.). The lifespan of the rechargeable batteries can be prolonged by switching the MDU off immediately after use. Do not leave the MDU with the programming cable plugged in. High discharge rate of the rechargeable batteries! Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 53: Operation
With sub-menus an arrow points to the right (see top fig. on page 54). To confirm the selection made, press the key To stop, end functions and return to menu, press the key Dialock MDU 100 - status: 09.2013 - 732.29.197... - Page 54 The individual functions are shown in menus and arranged hierarchically. To identify the current menu, the name appears in the first line (e.g. "Main menue"). Reference to active / inactive function keys Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 55 If the function is switched off/inactive, no tick appears after the name of the function. If the function provides a result, e.g. "System info", the result appears on a new page in the display. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 56 Operating Instructions Keypad The individual keys on the keypad are described below. Fig. 3 Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 57 The transfer mode is switched off in the terminal and the MDU. Move cursor up/down in menu. Go to main menu. Confirm operation and execute function. Stop operation or return to higher menu. Numbers from 0 - 9 ..Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 58 The Dialock software applications have to be up to date (Distribution 1.32 or higher) Important! To prevent discharging of the rechargeable battery pack, the USB cable should be removed from the MDU again immediately following data transfer. Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 59 Operating Instructions Connection diagram MDU - adapter Connection plan: 1 MDU 2 Personal Computer 3 Encoding station Fig. 6 The data transfer between computer and MDU takes place via the USB connection. Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 60 MDU and from the MDU to the com- puter. More information on operation of the application programs, in par- ticular activation of data transfer from computer to MDU, is available in instructions for the application programs. Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 61 Both LEDs on the terminal flash alternately red and green. Confirm the operation by holding the green programming key stick or a privileged personnel key in front of the terminal. The red and green LEDs light up. Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 62 10. Stop the operation with the key , repeat the operation and hold the MDU closer to the terminal or hold it in a better position. Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 63 3. For the remaining steps, refer to "Data exchange with infrared inter- face" (page 61). USB port RJ45 jack Fig. 9 Important! To prevent discharging of the rechargeable batteries, the programming cable should be removed from the MDU again immediately following data transfer. Dialock MDU 100 - status: 09.2013 - 732.29.197...
-
Page 64: Main Menu
Deutsch - English Deutsch - Francais Deutsch - Italiano Français - English Italiano - English Español - English Display of menu item only after data transfer! *** Display in online mode only Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 65: Functions
Menu path: Main menu / Terminal functions / Info / Description: Display of settable parameters of terminal, such as name of terminal, project code, room number and current mode of terminal. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 66: Terminal Clock
MDU to the terminal by pressing the function key. Example: Read protocols Menu path: Main menu / Terminal functions / Info / Description: Access protocols are input into the MDU. Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 67: Show Protocols
A list of the terminal protocols entered appears. Select the desired terminal protocol with the cursor keys and confirm with You can then leaf through the protcol with the cursor keys Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 68: Configuration
"Data transfered" appears. To identify the successful commissioning, a tick mark appears in the list box behind the room number . Carry out the same procedure for each terminal. Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 69: Set Open Time
Open time is the period of time for which the terminal keeps the locking unit unlocked after an authorised key has been held in front of it. The figure is entered in seconds and confirmed with the key Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 70: Set Room Number
Operating Instructions Set room number Menu path: Main menu / Terminal functions / Configuration / Description: Entry of room number at terminal. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 71: Terminal Exchange
To receive or transmit data, the terminals must be brought into beam mode one after the other (see page 61 „Data exchange between MDU and terminal using the infrared interface“). The operation may take several seconds. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 72: Maintenance
Delete keys Menu path: Main menu / Terminal functions / Maintenance / Delete keys Description: The authorisation of a key is revoked. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 73: Set Clock
The time zone is set with the function keys Left/ Right and the Up/Down cursor keys. The se- lected weekdays appear inverted. To move from time zone 1 to time zone 2 and so on, press the key Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 74: Read Generations
Main menu / Terminal functions / Maintenance / Description: Deletes macro in terminal Terminal mode Permanent open Menu path: Main menu / Terminal functions / Terminal mode / Description: The terminal locking unit is set to "Permanent open". Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 75: Permanent Locked
Switches the terminal to "stand alone" mode. In this mode, authorised keys can be taught in cases of failure of the computer system, there- by allowing the terminal to be used. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 76: Locking Mode
The terminal re-locks the locking unit again only when an authorised user key stick is held in front of it again. Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 77: Mdu Functions
Example: MDU clock Menu path: Main menu / MDU functions / Description: Display of time and date for the MDU. To change the time and date, press the function key "set". Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 78: Memory Usage
Main menu / MDU functions / Description: Display of operating times of MDU: Value 1: daily operating time (the figure returns to zero when the MDU is reset) Value 2: total operating time Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 79: Settings
Switches display illumination on and off. Example: Auto off time MDU Menu path: Main menu / MDU functions / Settings Description: Input of time after which the MDU switches off automatically. Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 80: Beeper
Deutsch - English Deutsch - Francais Deutsch - Italiano Français - English Italiano - English Español - English A change in language combinations is possible only by firmware update! Example: Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 81: Maintenance Mode
This function is executed immediately without additional security query. Description: Cancels all terminal data (protocols, user key lists, diagnosis data) stored in the MDU and which were transferred or read beforehand by the terminal or the computer software Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 82: Exchanging The Rechargeable Battery Pack
The cover for the battery compartment is located at the back of the MDU. 1. Press the catch of the battery cover down and hold it down (1). 2. Pull the battery cover out (in direction of arrow). Dialock MDU 100 - status: 09.2013 - 732.29.197... - Page 83 5. Insert new rechargeable battery pack into the battery compartment. Ensure that it is the right way around! 6. Place the battery cover on the MDU and push in until the catch engages. Do not twist it or use force! Dialock MDU 100 - status: 09.2013 - 732.29.197...
-
Page 84: Care And Maintenance
MDU is switched on, the MDU is reset. Press both buttons for a few seconds until the Dialock Häfele logo appears. When the MDU is switched on again, it is in its initial state. However, stored terminal data are not deleted. Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 85: Faqs
Any settings or changes in terminal data must be made using the computer software. In this type of system, the changing and setting functions are not available in the MDU! Dialock MDU 100 - status: 09.2013 - 732.29.197... -
Page 86: Technical Data
128 KB RAM, 64 KB terminal data, 64 KB internal data Interfaces USB cable (to computer) RJ 45 jack (to Dialock terminal) IR interface (to Dialock terminal or to Dialock encoding station) Dialock MDU 100 - status: 09.2013 - 732.29.197... - Page 87 Operating Instructions Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 88 Operating Instructions Dialock MDU 100 - status: 09.2013 - 732.29.197...
- Page 89 Instructions d’utilisation Synoptique Livré avec ....................92 Domaine d’utilisation ................93 Caractéristiques..................94 Mise en service ..................94 Commande .....................95 Structure de menu ................106 Fonctions ....................107 Fonctions terminal ................107 Info ....................107 Info terminal ............107 Réglages .
- Page 90 Instructions d’utilisation Mode de fermeture ................118 Fermeture en cycle ........... . 118 Mode alterné...
- Page 91 Instructions d’utilisation Les présentes Instructions d’utilisation accompagnent l’unité MDU 100 Dialock suivante : Type : Numéro de série : Modèle : Numéro de commande : Numéro d’inventaire : Lieu d’installation : MDU 100 Dialock - État au 09.2013 - 732.29.197...
-
Page 92: Livré Avec
Instructions d’utilisation Livré avec Veuillez contrôler tout d’abord l’ensemble de la garniture. Celle-ci comprend : • 1 MDU 100 Dialock Illustr. 1 • Les présentes instructions (Réf. 732.29.197) • Clé MDU • Câble USB (connexion à l’ordinateur) • Carte transpondeur •... -
Page 93: Domaine D'utilisation
Instructions d’utilisation Domaine d’utilisation La MDU 100 Dialock (désignée dans la suite du texte par « MDU ») est un élément du système de fermeture électronique Dialock et sert d’unité de transfert de données portable. Pour la mise en œuvre de la MDU dans une configuration du système Dialock basée sur un ordinateur, on dispose de logiciels spécifiques pour les secteurs Bureau, Hôtel et Clinique. -
Page 94: Caractéristiques
Instructions d’utilisation Caractéristiques • Appareil à piles très pratique • Simplicité et confort d’utilisation • Interface à infrarouge • Sauvegarde des données de diagnostic terminal • Sauvegarde et affichage de l’historique de terminal • Mise à jour des microprogrammes par le service d’assistance technique •... -
Page 95: Commande
Instructions d’utilisation Commande Principes La MDU possède un affichage à 7 lignes et se commande au moyen d’un clavier sous feuille plastique. Pour faciliter le dialogue avec l’utilisateur, il apparaît à l’affichage des menus avec des sous-menus et des fonctions exécutables. - Page 96 Instructions d’utilisation Affichage Nom du menu Indication d’autres sous- Curseur menus Les différentes fonctions sont rassemblées dans des menus et disposées de façon hiérarchique. Pour permettre l’identification du menu momen- tané, le nom de ce menu apparaît à la première ligne (par exemple : «...
- Page 97 Instructions d’utilisation Quelques fonctions sont des fonctions Marche/ Arrêt (p. ex. Beep sonore) et sont exécutées directement dans le menu. Si la fonction est branchée, ou activée, il apparaît une petite coche après le nom de la fonction. Si la fonction est débranchée, ou inactivée, il n’y a aucune coche.
- Page 98 Instructions d’utilisation Clavier Les différentes touches du clavier sont décrites dans la suite du texte. Illustr. 3 MDU 100 Dialock - État au 09.2013 - 732.29.197...
- Page 99 Instructions d’utilisation Touche Signification Mettre en marche/Arrêter la MDU Touches de fonction : À l’affichage il apparaît à la dernière ligne, à gauche, au centre ou à droite, des symboles d’indication correspondants. Par exemple : pour Effacer entrée caractère par caractère.
- Page 100 Instructions d’utilisation Échange de données entre l’ordinateur et la MDU Dans la configuration basée sur un ordinateur (voir "Domaine d’utilisation" page 93) le système Dialock est géré sur l’ordinateur à l’aide du logiciel utilitaire Dialock. Pour effectuer l’échange de données vers les terminaux, on fait intervenir la MDU en la connectant à...
- Page 101 Instructions d’utilisation Schéma de raccordement MDU - Adaptateur Schéma de raccordement : 1 MDU 2 Ordinateur de bureau 3 Station de codage Illustr. 6 La transmission des données entre l'ordinateur et la MDU s'effectue via la connexion USB. MDU 100 Dialock - État au 09.2013 - 732.29.197...
- Page 102 Instructions d’utilisation Synchronisation des données de terminal La direction du flux de données pour les données de configuration est toujours de l’ordinateur vers la MDU. Les modifications effectuées manuellement sur les terminaux à l’aide du transpondeur de configuration ne sont jamais transmises dans la banque de données de l’ordinateur.
- Page 103 Instructions d’utilisation Échange de données entre la MDU et le terminal à l’aide de l’interface infrarouge Illustr. 7 La MDU avec vue sur la fenêtre à infrarouge Note : Une condition préalable est d'avoir effectué la mise en service initiale (les clés de programmation et d’effacement ont été...
- Page 104 Instructions d’utilisation 5. Présenter la MDU à une distance d’env. 10 cm devant le terminal. La LED rouge clignote au termi- nal durant l’échange de données. Illustr. 8 6. Confirmer la fonction sélectionnée auparavant à la MDU avec la touche 7.
- Page 105 Instructions d’utilisation Échange de données entre la MDU et le terminal à l’aide du câble de données (non fourni) Note : Une condition préalable est d'avoir effectué la mise en service ini- tiale (les clés de programmation et d’effacement ont été attribuées) pour le terminal ou bien une initialisation (RESET) du terminal.
-
Page 106: Structure De Menu
Instructions d’utilisation Structure de menu Menu principal Fonctions terminal Fonctions MDU Info Info Info terminal Horloge MDU Réglages Occupation mémoire Horloge terminal Temps d’utilisation Lire historique Réglages Afficher historique Eclairage Configuration Allumé Mise en service série Coupage automatique Copier terminal Arrêt automatique MDU Fixer le temps d’ouverture Bip sonore... -
Page 107: Fonctions
Instructions d’utilisation Fonctions Description des différentes fonctions : Fonctions terminal Info Info terminal Chemin d’accès : Menu principal / Fonctions terminal / Info / Description : Extraction des informations matériel du terminal. Exemple : Réglages Chemin d’accès : Menu principal / Fonctions terminal / Info / Description : Extraction des paramètres réglables du ter- minal, tels que nom du terminal, code projet,... -
Page 108: Horloge Terminal
Instructions d’utilisation Horloge terminal Chemin d’accès : Menu principal / Fonctions terminal / Info / Description : Extraction du temps du terminal. La date et l'heure de la MDU sont transmises au terminal en activant la touche de fonction. Exemple : Lire les historiques Chemin d’accès : Menu principal / Fonctions terminal / Info /... -
Page 109: Afficher Les Protocoles
Instructions d’utilisation Afficher les protocoles Chemin d’accès : Menu principal / Fonctions terminal / Info / Description : Cet item apparaît à l’affichage seulement lorsque les protocoles d’accès ont été correctement lus ! Les protocoles stockés apparaissent à l’affichage de la MDU. Il apparaît une liste des protocoles du terminal lus. -
Page 110: Configuration
Instructions d’utilisation Configuration Mise en service série Chemin d’accès : Menu principal / Fonctions terminal / Configuration / Description : Cette fonction permet la mise en fonctionne- ment de plusieurs terminaux l'un après l'autre. Note : ce menu ne s'affiche que lorsque des données ont été... -
Page 111: Paramétrer Le Temps D'ouverture
Instructions d’utilisation Copier terminal Chemin d’accès : Menu principal / Fonctions terminal / Configuration / Description : Cette fonction permet de copier une ou plu- sieurs fois un terminal configuré déjà existant. Pour cela, déclencher la transmission de don- nées (voir page 103 "Échange de données entre la MDU et le terminal à... -
Page 112: Paramétrer Le Numéro De Pièce
Instructions d’utilisation Paramétrer le numéro de pièce Chemin d’accès : Menu principal / Fonctions terminal / Configuration / Description : Entrée du numéro de pièce au terminal. Exemple : MDU 100 Dialock - État au 09.2013 - 732.29.197... -
Page 113: Échange De Terminal
Instructions d’utilisation Échange de terminal Chemin d’accès : Menu principal / Fonctions terminal / Configuration / Description : Copie les données d’un terminal à échanger dans le nouveau terminal. 1. Effectuer la réception des données du premier terminal. 2. Transmettre les données au nouveau terminal. Pour recevoir ou transmettre des données, il faut mettre les terminaux l’un après l’autre dans le mode communication (voir page 103... -
Page 114: Maintenance
Instructions d’utilisation Maintenance Reset générations Chemin d’accès : Menu principal / Fonctions terminal / Mainte- nance / Description : Initialisation du compteur de générations au terminal. Cette fonction est inopérante quand le terminal se trouve dans le mode de fonctionne- ment «... -
Page 115: Paramétrer L'horloge
Instructions d’utilisation Paramétrer l'horloge Chemin d’accès : Menu principal / Fonctions terminal / Mainte- nance / Description : L’heure et la date actuelles de la MDU sont transmises au terminal. Fuseaux horaires Chemin d’accès : Menu principal / Fonctions terminal / Mainte- nance / Description : Cette fonction permet de déterminer au terminal... -
Page 116: Lire Générations
Instructions d’utilisation Lire générations Chemin d’accès : Menu principal / Fonctions terminal / Mainte- nance / Description : Lecture par le terminal de la valeur de la géné- ration momentanée des clés d’utilisateurs et comparaison avec le logiciel de l’ordinateur. Attention : Cette fonction est inopérante quand le terminal se trouve dans le mode de fonctionne- ment «... -
Page 117: Fermé En Permanence
Instructions d’utilisation Fermé en permanence Chemin d’accès : Menu principal / Fonctions terminal / Mode du terminal / Description : L’unité de fermeture du terminal se règle sur « Fermé en permanence ». Opération normale Chemin d’accès : Menu principal / Fonctions terminal / Mode du terminal / Description : Le fonctionnement du terminal se règle sur... -
Page 118: Mode De Fermeture
Instructions d’utilisation Mode de fermeture Fermeture en cycle Chemin d’accès : Menu principal / Fonctions terminal / Mode du terminal / Mode de fermeture Description : Le terminal fonctionne dans le mode à ferme- ture en cycle. Fermeture en cycle : Lorsqu’on présente une clé... -
Page 119: Fonctions Mdu
Instructions d’utilisation Fonctions MDU Info système Chemin d’accès : Menu principal / Fonctions MDU / Description : Affichage de l'information système de la MDU. Exemple : Horloge de MDU Chemin d’accès : Menu principal / Fonctions MDU / Description : Affichage de l’heure et de la date de la MDU. -
Page 120: Occupation Mémoire
Instructions d’utilisation Occupation mémoire Chemin d’accès : Menu principal / Fonctions MDU / Description : Affichage de la mémoire occupée en pourcentage. Selon le type d’appareil, on peut sauvegarder jusqu’à 8000 historiques et données de diagnostic. Exemple : Temps d’utilisation Chemin d’accès : Menu principal / Fonctions MDU / Description :... -
Page 121: Réglages
Instructions d’utilisation Réglages Éclairage Chemin d’accès : Menu principal / Fonctions MDU / Réglages Description : Allumage et extinction de l’éclairage à l’affichage. Exemple : Arrêt automatique MDU Chemin d’accès : Menu principal / Fonctions MDU / Réglages Description : Saisie de la durée après laquelle la MDU s’arrête automatiquement. -
Page 122: Beep Sonore
Instructions d’utilisation Beep sonore Chemin d’accès : Menu principal / Fonctions MDU / Réglages Description : Réglage d’un signal sonore à la commande de la MDU lors des actions suivantes : • Pression sur une touche • Après des opérations longues Exemple : Langue Chemin d’accès :... -
Page 123: Mode Maintenance
Instructions d’utilisation Mode maintenance Chemin d’accès : Menu principal / Fonctions MDU / Réglages Description : Réservé aux techniciens du système. Effacer la mémoire Chemin d’accès : Menu principal / Fonctions MDU / Réglages Cette fonction s’exécute immédiatement sans interrogation de sécurité... -
Page 124: Remplacer Le Bloc À Accumulateur
Instructions d’utilisation Remplacer le bloc à accumulateur Note : Ne pas jeter l'accumulateur dans les déchets ménagers ! En cas de non-utilisation de longue durée de la MDU, retirer le bloc à accumulateur de la MDU. Remplacer le bloc à accumulateur En cas d'échange de l'accumulateur, risque de perte de données de terminal stockées dans la MDU. - Page 125 Instructions d’utilisation 3. Retourner le couvercle. 4. Retirer le bloc à accumulateur et l'éliminer selon les directives en vigueur 5. Placer le bloc à accumulateur neuf dans le logement. Veiller à respecter la polarité ! 6. Placer le couvercle sur la MDU et le faire glisser jusqu’à ce qu’il se bloque.
-
Page 126: Entretien Et Maintenance
Instructions d’utilisation Entretien et maintenance Ne pas utiliser de solvants pour le nettoyage. Ne pas l'immerger dans des liquides. Protéger l’affichage de la MDU des rayures. Essuyer les salissures se trouvant sur la MDU, en particulier sur l’af- fichage ou à la fenêtre de l'interface infrarouge, en utilisant seulement un chiffon humide. -
Page 127: Questions Et Réponses
Instructions d’utilisation Questions et réponses Lors de l’échange de données la MDU signale l’erreur « Terminal pas en ligne » – Que puis-je faire ? Assurez-vous : que le terminal se trouve dans le mode communication et que la MDU se trouve à... -
Page 128: Caractéristiques Techniques
Instructions d’utilisation Caractéristiques techniques Dimensions physiques : Hauteur 52 mm Largeur 97 mm Longueur 229 mm Écran Type d’écran Taille de l’écran 60 x 33 mm Caractères par ligne Hauteur des caractères 3,5 mm Poids env. 450 g Touches Couleur RAL 7021 Alimentation en tension 4,2 V (accumulateur interne Lithium-Ions) - Page 129 Instructions d’utilisation MDU 100 Dialock - État au 09.2013 - 732.29.197...
- Page 130 Instructions d’utilisation MDU 100 Dialock - État au 09.2013 - 732.29.197...
- Page 131 Modalità emergenza ........... 159 Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 132 Modalità manutenzione ..........165 Sostituire pacchetto batterie ricaricabili..........166 Assistenza e manutenzione ..............168 RESET ....................168 Domande e risposte ................169 Dati tecnici ...................170 Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 133 Istruzioni di uso Queste istruzioni per l’uso fanno parte della Dialock MDU 100: Tipo: Numero di serie: Anno di costruzione: Numero d’ordine: Numero d’inventario: Luogo dell’installazione: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
-
Page 134: Dotazione Di Fornitura
• le presenti istruzioni (codice 732.29.197) • chiave MDU • cavo USB (connessione al computer) • carta di configurazione • pacchetto batterie ricaricabili Non sono compresi nella dotazione di fornitura i seguenti prodotti Häfele: • caricatore USB Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 135: Campo D'impiego
Istruzioni di uso Campo d’impiego La Dialock MDU 100 (di seguito chiamato "MDU") è parte integrante del sistema di chiusura elettronico Dialock e ha la funzione di apparecchio di trasferimento dati mobile. Per l’utilizzo della MDU in una soluzione basata su PC del sistema Dialock sono disponibili software specifici per vari campi d’impiego in... -
Page 136: Prestazioni
(impostazione di fabbrica: 300 secondi). Se si spegne l’unità MDU manualmente subito dopo l’utilizzo, le batterie ricaricabili dureranno più a lungo. Non riporre la MDU con il cavo di programmazione inserito. Scarica forte delle batterie ricaricabili! Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 137: Azionamento
(vedi la figura in alto a pag. 138). Per confermare la selezione effettuata premere il tasto Per interrompere o uscire da funzioni e ritornare al menu premere il tasto Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... - Page 138 Le singole funzioni sono riunite in menu e ordinate in modo gerarchico. Per contrassegnare il menu corrente, nella prima riga appare il nome del menu (ad esempio: “Menu principale”). Indicazione di tasti di funzione attivi / non attivi Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 139 Se la funzione non è abilitato o non è attiva, non c’è alcun simbolo di spunta. Se la funzione dà un risultato come ad esempio “Info Sistema”, il risultato appare su una nuova pagina sul display. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 140 Istruzioni di uso Tastiera Qui di seguito vengono descritti i singoli tasti della tastiera. Fig. 3 Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 141 Movimento del cursore nel menu in alto/in basso. Salto al menu principale. Conferma del processo ed esecuzione della funzione. Interruzione del processo o indietro al menu superiore Numeri da 0 - 9 ..Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 142 Dialock devono essere aggiornate (Distribution 1.32 o più recente) Importante! Per evitare che il pacchetto batterie ricaricabili si scarichi dopo il trasferimento di dati, sfilare di nuovo il cavo USB dalla MDU. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 143 Schema di collegamento MDU - adattatore Schema di collegamento: 1 MDU 2 personal computer 3 stazione di codifica Fig. 6 La trasmissione dei dati tra computer e MDU avviene tramite la connes- sione USB. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 144 MDU e dalla MDU al PC. Per ulteriori informazioni sul funzionamento dei programmi applica- tivi, in particolare sull’attivazione della trasmissione dei dati da PC a MDU si rimanda alle istruzioni dei rispettivi programmi applicativi. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 145 Entrambi i LED del terminale lampeggiano alternativamente in rosso- verde. Confermare il procedimento tenendo davanti la chiave stick di programmazione verde o una chiave privilegiata del personale. Il LED rosso e quello verde si illuminano. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 146 Se la distanza fra la MDU e il terminale è troppo grande o se comunque si verifica un guasto, sul display appare il messaggio: 10. Interrompere con il tasto , ripetere il procedimento tenendo la MDU più vicina al terminale oppure posizionarla meglio. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 147 MDU e il terminale con l’ausilio dell’interfaccia a raggi infraros- si“ (pag. 145). Fig. 9 porta USB presa RJ45 Importante! Per evitare che le batterie ricaricabili si scarichino dopo il trasferi- mento di dati, sfilare il cavo di prgrammazione dalla MDU. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
-
Page 148: Struttura Del Menu
Visualizzazione di questo punto Aperto di menu soltanto alla conclusio- Chiuso ne dello scambio di dati! Modalità normale *** Visualizzazione soltanto nel Modalità emergenza modo online Accesso Spento Modalità bloccato Ciclo di chiusura Modo Toggle Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 149: Funzioni
Menu principale / Funzioni terminale / Info / Descrizione: Selezione dei parametri regolabili del termina- le, come nome del terminale, codice progetto, numero della stanza e modalità di gestione in cui si trova il terminale. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 150: Orario Terminale
MDU al terminale. Esempio: Leggi protocollo Info terminale: Menu principale / Funzioni terminale / Info / Descrizione: I protocolli d’accesso vengono letti nella MDU. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 151: Visualizza Protocollo
Appare un elenco di protocolli del terminale letti. Selezionare con i tasti cursore il proto- collo del terminale desiderato e confermare con il tasto .Poi è possibile scorrere all’interno del protocollo con i tasti cursore Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 152: Configurazione
“Dati trasmessi”. Per con- trassegnare l’avvenuta messa in funzione, nella lista delle selezioni appare un simbolo di spunta dietro il numero di stanza. Eseguire il procedimento per ogni terminale. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 153: Imposta Opentime
Il tempo d’apertura è il tempo per cui il termina- le tiene sbloccata l’unità di chiusura dopo che è stata tenuta davanti una chiave autorizzata. Il valore viene immesso in secondi e confermato con il tasto Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 154: Imposta Numero Stanza
Istruzioni di uso Imposta numero stanza Info terminale: Menu principale / Funzioni terminale / Configurazione / Descrizione: Immissione del numero di stanza sul terminale Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 155: Sostituzione Terminale
(vedi pag. 145 „Scambio di dati fra MDU e il terminale con l’ausilio dell’in- terfaccia a raggi infrarossi“) . Il procedimento può durare parecchi secondi. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 156: Manutenzione
Cancella chiave Info terminale: Menu principale / Funzioni terminale / Manuten- zione / cancella chiave Descrizione: Viene revocata l’autorizzazione di una chiave. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 157: Imposta Orario
I giorni della settimana selezionate appaiono invertiti. Premendo il tasto si passa dalla zona oraria 1 alla zona oraria 2, ecc. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 158: Leggi Generazioni
Descrizione: Cancella macro nel terminale Modalità terminale Apertura permanente Info terminale: Menu principale / Funzioni terminale / Modalità terminale / Descrizione: L’unità di chiusura del terminale viene imposta- ta su “Apertura permanente”. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 159: Chiusura Permanente
Passaggio del terminale nel modo “Stand- Alone”. In caso di guasto del sistema del PC, in questo modo è possibile istruire chiavi autoriz- zate nella “modalità emergenza” e perciò si può utilizzare il terminale. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 160: Modalità Di Chiusura
Modo alternato: appena si avvicina una chiave stick utente autorizzata, il terminale sblocca l’unità di chiusura. Soltanto avvicinando di nuovo una chiave stick utente autorizzata, il terminale blocca di nuovo l’unità di chiusura. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 161: Funzioni Mdu
Orologio MDU Info terminale: Menu principale / Funzioni MDU / Descrizione: Indicazione di ora e data della MDU. Per modi- ficare l’orario e la data, premere il tasto di fun- zione “imposta”. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 162: Memoria Occupata
Menu principale / funzioni MDU / Descrizione: Indicazione del tempo di utilizzo della MDU: 1° valore: tempo di funzionamento giornaliero (il valore viene azzerato al reset della MDU) 2° valore: tempo di funzionamento complessivo Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 163: Impostazioni
Accensione e spegnimento dell’illuminazione nel display. Esempio: Auto off time MDU Info terminale: Menu principale / Funzioni MDU / Impostazioni Descrizione: Immissione del tempo per lo spegnimento auto- matico della MDU. Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 164: Suoneria
Deutsch - English Deutsch - Francais Deutsch - Italiano Français - English Italiano - English Español - English Un cambio della combinazione di lingue è possibile soltanto con un aggiornamento del firmware! Esempio: Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 165: Modalità Manutenzione
Questa funzione cancella tutti i dati del ter- minale (protocolli, elenchi delle chiavi utente, diagnostica dati) memorizzati nella MDU e pre- cedentemente trasmessi o letti dal terminale o dal software del PC. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 166: Sostituire Pacchetto Batterie Ricaricabili
Sul retro della MDU si trova il coperchio del vano batterie. 1. Premere in basso l’arresto sul coperchio del vano batterie e tenerlo premuto (1). 2. Sfilare il coperchio del vano batterie (in direzione della freccia). Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... - Page 167 5. Inserire nuovo pacchetto batterie ricaricabili nel vano batterie. Inserire il pacchetto osservando la polarità indicata! 6. Mettere il coperchio sulla MDU e spingerlo fino a che si blocca. Non piegare o forzare! Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
-
Page 168: Assistenza E Manutenzione
MDU. Tenere premuti i due tasti per alcuni secondi fino a che appare il logo Dialock Häfele. Dopo una nuova accensione la MDU si trova nello stato base. I dati memorizzati del terminale tuttavia non vanno persi. Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 169: Domande E Risposte
PC. Le impostazioni e le modifiche dei dati di un terminale devono essere eseguite con il software del PC. Le funzioni per modificare o impostare non sono disponibili in questa versione del siste- ma nella MDU! Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... -
Page 170: Dati Tecnici
128 KB RAM, 64 KB dati terminale, 64 KB dati interni Interfacce cavo USB (al computer) presa RJ 45 (al terminale Dialock) interfaccia a raggi infrarossi (al terminale Dialock o alla stazione di codifica Dialock) Dialock MDU 100 - Edizione: 09.2013 - 732.29.197... - Page 171 Istruzioni di uso Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 172 Istruzioni di uso Dialock MDU 100 - Edizione: 09.2013 - 732.29.197...
- Page 173 Instrucciones de uso Índice Volumen de suministro .................176 Ámbito de aplicación ................177 Características..................178 Puesta en servicio ................178 Utilización .....................179 Estructura de los menús ..............190 Funciones .....................191 Funciones terminal ................191 Info ....................191 Info terminal ............191 Ajustes .
- Page 174 Instrucciones de uso Modos de cierre ................202 Cierre de ciclo ............202 Modo alterno .
- Page 175 Instrucciones de uso Las presentes Instrucciones de uso forman parte de la MDU 100 Dialock siguiente: Tipo: Número de serie: Año de fabricación: Número de pedido: Número de inventario: Lugar de instalación: MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
-
Page 176: Volumen De Suministro
Instrucciones de uso Volumen de suministro Por favor, compruebe el volumen de suministro. Éste incluye: • 1 Unidad MDU 100 Dialock Ilustr. 1 • Las presentes Instrucciones de uso (Ref. 732.29.197) • Llave MDU • Cable USB (para conexión al ordenador) •... -
Page 177: Ámbito De Aplicación
Instrucciones de uso Ámbito de aplicación La MDU 100 Dialock (llamada "MDU" en lo sucesivo) es un componen- te del sistema de cierre electrónico Dialock y sirve como transmisor de datos portátil. Para utilizar la MDU en una configuración del sistema Dialock basada en ordenador personal, existen soluciones de software específicas para aplicaciones en oficinas, hoteles y clínicas. -
Page 178: Características
Instrucciones de uso Características • Unidad portátil y manejable con alimentación por batería • Manejo cómodo y sencillo • Interfaz de infrarrojos • Almacenamiento de los datos de diagnóstico del terminal • Almacenamiento y visualización de los datos de protocolo del terminal •... -
Page 179: Utilización
Instrucciones de uso Utilización Generalidades La MDU tiene una pantalla de 7 líneas y se maneja mediante un teclado de membrana. La comunicación con el usuario se realiza mediante los menús, submenús y funciones ejecutables que aparecen en la pantalla. Pantalla Teclado Ilustr. - Page 180 Instrucciones de uso Pantalla Nombre del menú Indica que hay otros Cursor submenús La diversas funciones están agrupadas en menús y organizadas de modo jerárquico. El nombre del menú actual aparece en la primera línea de la pantalla (por ejemplo: “Menú principal”). Indica las teclas de función activas / inactivas...
- Page 181 Instrucciones de uso Algunas funciones son opciones para activar / desactivar (p. ej. Alarma) y se ejecutan directamente en el menú. Si la función está conectada o activa, aparece el símbolo de confirmación detrás del nombre de la función. Si la función está desconectada o inactiva, no aparece el símbolo de confirmación.
- Page 182 Instrucciones de uso Teclado Las diversas teclas del teclado se describen a continuación. Ilustr. 3 MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
- Page 183 Instrucciones de uso Tecla Significado Conectar/Desconectar la MDU Teclas de función: aparecen en la línea inferior de la pantalla, con los símbolos correspondientes en la izquierda, el centro o la derecha. Por ejemplo: borra lo escrito carácter por carácter. Si una tecla de función no está...
- Page 184 Instrucciones de uso Intercambio de datos entre el ordenador y la MDU En la configuración basada en ordenador personal, el sistema Dialock (vea "Ámbito de aplicación", página 177) se administra desde el ordena- dor con el programa Servicio Dialock. Para el intercambio de datos con el terminal se utiliza la MDU conectándola al ordenador con un cable USB (vea la Ilustración 4).
- Page 185 Instrucciones de uso Esquema de conexión MDU - Adaptador Esquema de conexión: 1 MDU 2 Ordenador personal 3 Estación codificadora Ilustr. 6 La transmisión de datos entre el ordenador y la MDU se realiza mediante el cable USB. MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
- Page 186 Instrucciones de uso Sincronización de los datos del terminal La dirección del flujo de los datos de configuración es siempre del ordenador hacia la MDU. Las modificaciones efectuadas manualmente en el terminal usando el traspondedor de configuración nunca se transfieren al banco de datos del ordenador.
- Page 187 Instrucciones de uso Intercambio de datos entre la MDU y el terminal mediante la interfaz de infrarrojos Ilustr. 7 Vista de la ventana de infrarrojos de la MDU Advertencia: Es necesario haber realizado previamente la puesta en marcha inicial del terminal (se han asignado las llaves de programación y de borra- do) o haber reiniciado el terminal con ‘RESET’.
- Page 188 Instrucciones de uso 5. Mantener la MDU delante del terminal a una distancia de aprox. 10 cm. El LED rojo del terminal parpa- dea durante el intercambio de datos. Ilustr. 8 6. Con la tecla confirmar la función previamente seleccionada en la MDU.
- Page 189 Instrucciones de uso Intercambio de datos entre la MDU y el terminal por medio de la línea de datos (no forma parte del suministro) Advertencia: Es necesario haber realizado previamente la puesta en marcha inicial del terminal (se han asignado las llaves de programación y de borra- do) o haber reiniciado el terminal con ‘RESET’.
-
Page 190: Estructura De Los Menús
Instrucciones de uso Estructura de los menús Menú principal Funciones terminal Funciones MDU Info Info Info terminal Reloj MDU Ajustes Ocupación memoria Reloj terminal Tiempo de utilización Leer protocolos Ajustes Visualizar protocolos Iluminación Configuración Encendido Puesta en marcha serie Apagado automático Copiar el terminal Desconexión automática MDU Tiempo de abertura... -
Page 191: Funciones
Instrucciones de uso Funciones Descripción de las diversas funciones: Funciones terminal Info Info terminal Ruta de acceso: Menú principal / Funciones terminal / Info / Descripción: Lectura de la información sobre el hardware del terminal. Ejemplo: Ajustes Ruta de acceso: Menú... -
Page 192: Reloj Terminal
Instrucciones de uso Reloj terminal Ruta de acceso: Menú principal / Funciones terminal / Info / Descripción: Lectura de la hora del terminal. Pulsando la tecla de función se transfieren los datos de fecha y hora de la MDU al terminal. Ejemplo: Leer protocolos Ruta de acceso:... -
Page 193: Mostrar Protocolos
Instrucciones de uso Mostrar protocolos Ruta de acceso: Menú principal / Funciones terminal / Info / Descripción: ¡Este punto del menú sólo aparece en pantalla si se han almacenado correctamente los protocolos de acceso! Muestra en la pantalla de la MDU los protocolos almacenados. -
Page 194: Configuración
Instrucciones de uso Configuración Puesta en servicio en serie Ruta de acceso: Menú principal / Funciones terminal / Configuración / Descripción: Con este función se pueden poner en servicio sucesivamente varios terminales. Nota: Este punto del menú solo aparece cuando previamente se han transferido datos desde el software del ordenador a la MDU. -
Page 195: Fijar Tiempo De Apertura
Instrucciones de uso Copiar el terminal Ruta de acceso: Menú principal / Funciones terminal / Configuración / Descripción: Esta función permite copiar una vez o varias veces un terminal ya instalado y configurado. Para ello, activar la transmisión de datos (vea la página 187, „Intercambio de datos entre la MDU y el terminal mediante la interfaz de infrarrojos“) en el terminal “de origen”... -
Page 196: Fijar Número De Habitación
Instrucciones de uso Fijar número de habitación Ruta de acceso: Menú principal / Funciones terminal / Configuración / Descripción: Introducción del número de habitación en el terminal. Ejemplo: MDU 100 Dialock - Versión: 09.2013 - 732.29.197... -
Page 197: Cambio De Terminal
Instrucciones de uso Cambio de terminal Ruta de acceso: Menú principal / Funciones terminal / Configuración / Descripción: Copia los datos de un terminal que se vaya a cambiar en un nuevo terminal. 1. Recepción de los datos del primer terminal. 2. -
Page 198: Mantenimiento
Instrucciones de uso Mantenimiento Reset generaciones Ruta de acceso: Menú principal / Funciones terminal / Manteni- miento / Descripción: Reposición a cero del contador de generacio- nes en el terminal. Esta función es inoperante cuando el terminal está en el modo de funcio- namiento “Autónomo”. -
Page 199: Ajustar El Reloj
Instrucciones de uso Ajustar el reloj Ruta de acceso: Menú principal / Funciones terminal / Manteni- miento / Descripción: Se transmiten al terminal la hora actual y la fecha de la MDU. Husos horarios Ruta de acceso: Menú principal / Funciones terminal / Manteni- miento / Descripción: Esta función permite instalar en el terminal hasta... -
Page 200: Leer Generaciones
Instrucciones de uso Leer generaciones Ruta de acceso: Menú principal / Funciones terminal / Manteni- miento / Descripción: Leer y almacenar el valor de generación actual de las llaves de huéspedes y ajustarlo median- te el software del ordenador. Atención: Esta función es inoperante cuando el terminal está... -
Page 201: Cierre Permanente
Instrucciones de uso Cierre permanente Ruta de acceso: Menú principal / Funciones terminal / Modos del terminal / Descripción: Activa el modo de “Cierre permanente” en la unidad de cierre del terminal. Operación normal Ruta de acceso: Menú principal / Funciones terminal / Modos del terminal / Descripción: Activa el modo de funcionamiento estándar del... -
Page 202: Modos De Cierre
Instrucciones de uso Modos de cierre Cierre de ciclo Ruta de acceso: Menú principal / Funciones terminal / Modos del terminal / Modos de cierre Descripción: El terminal funciona en el modo de cierre de ciclo. Cierre de ciclo: Cuando se presenta una llave de usuario autorizada el terminal desenclava la unidad de cierre durante un intervalo ajustable (tiempo de apertura). -
Page 203: Funciones Mdu
Instrucciones de uso Funciones MDU Info del sistema Ruta de acceso: Menú principal / Funciones MDU / Descripción: Muestra la información del sistema de la MDU. Ejemplo: Reloj MDU Ruta de acceso: Menú principal / Funciones MDU / Descripción: Visualización de la hora y fecha de la MDU. Para modificar la hora y la fecha, pulsar la tecla de función “ajustar”. -
Page 204: Ocupación Memoria
Instrucciones de uso Ocupación memoria Ruta de acceso: Menú principal / Funciones MDU / Descripción: Muestra el porcentaje de ocupación de la memoria. Según el terminal utilizado, como máximo se pue- den almacenar hasta 8000 protocolos y datos de diagnóstico. Ejemplo: Tiempo de utilización Ruta de acceso:... -
Page 205: Ajustes
Instrucciones de uso Ajustes Iluminación Ruta de acceso: Menú principal / Funciones MDU / Ajustes Descripción: Conexión y desconexión de la iluminación de la pantalla. Ejemplo: Desconexión automática MDU Ruta de acceso: Menú principal / Funciones MDU / Ajustes Descripción: Establecer el tiempo para la desconexión auto- mática de la MDU. -
Page 206: Alarma
Instrucciones de uso Alarma Ruta de acceso: Menú principal / Funciones MDU / Ajustes Descripción: Configura la MDU para emitir una señal acústi- ca que confirma las siguientes acciones: • La pulsación de una tecla • La finalización de las operaciones largas Ejemplo: Idioma Ruta de acceso:... -
Page 207: Modo Mantenimiento
Instrucciones de uso Modo mantenimiento Ruta de acceso: Menú principal / Funciones MDU / Ajustes Descripción: Sólo para técnicos de sistemas. Borrar memoria Ruta de acceso: Menú principal / Funciones MDU / Ajustes Esta función se ejecuta inmediatamente, sin solicitar confir- mación adicional. -
Page 208: Cambiar La Batería
Instrucciones de uso Cambiar la batería Advertencia: ¡No tire las baterías con la basura doméstica! Retire la batería de la MDU cuando no se vaya a utilizar durante bas- tante tiempo. Cambiar la batería Cuando se cambia la batería, se pueden perder datos del terminal almacenados en la MDU. - Page 209 Instrucciones de uso 3. Girar la tapa para ver la cara interior. 4. Extraer la batería usada y separarla para su correcta eliminación. 5. Colocar la nueva batería en el compartimento. ¡Es preciso respetar la polaridad! 6. Colocar la tapa sobre la MDU y deslizarla hasta que se enclave. ¡No ladear transversalmente ni forzar! MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
-
Page 210: Limpieza Y Mantenimiento
Instrucciones de uso Limpieza y mantenimiento No utilizar ningún disolvente para la limpieza. No sumergir en líquidos. Proteger contra arañazos la pantalla de la MDU. Utilice sólo una bayeta húmeda para limpiar la MDU, especialmente si se ensucia la pantalla o la ventana de la interfaz de infrarrojos. Si la MDU no se va a utilizar durante bastante tiempo, extraer la batería para evitar daños en caso de que ésta pierda líquido. -
Page 211: Preguntas Y Respuestas
Instrucciones de uso Preguntas y respuestas Durante el intercambio de datos la MDU señala el error “Terminal no en línea” – ¿Qué puedo hacer? Asegúrese de lo siguiente: el terminal está en el modo Comunicación y la MDU está a una dis- tancia de aprox. -
Page 212: Datos Técnicos
Instrucciones de uso Datos técnicos Dimensiones físicas: Altura 52 mm Anchura 97 mm Longitud 229 mm Pantalla: Tipo de pantalla LCD – Cristal líquido Tamaño de la pantalla 60 x 33 mm Caracteres por línea Altura de los caracteres 3,5 mm Peso aprox. - Page 213 Instrucciones de uso MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
- Page 214 Instrucciones de uso MDU 100 Dialock - Versión: 09.2013 - 732.29.197...
- Page 216 Copyright Der Nachdruck dieses Dokuments, auch auszugsweise, oder die Nachah- mung der Abbildungen und Zeichnungen sowie die Nachahmung der Gestaltung sind verboten. Für Druckfehler und Irrtümer, die bei der Erstellung der Montagean- leitung unterlaufen sind, ist jede Haftung ausgeschlossen. Liefermöglichkeiten und technische Änderungen vorbehalten.
