Summary of Contents for Promaker PRO-CP50

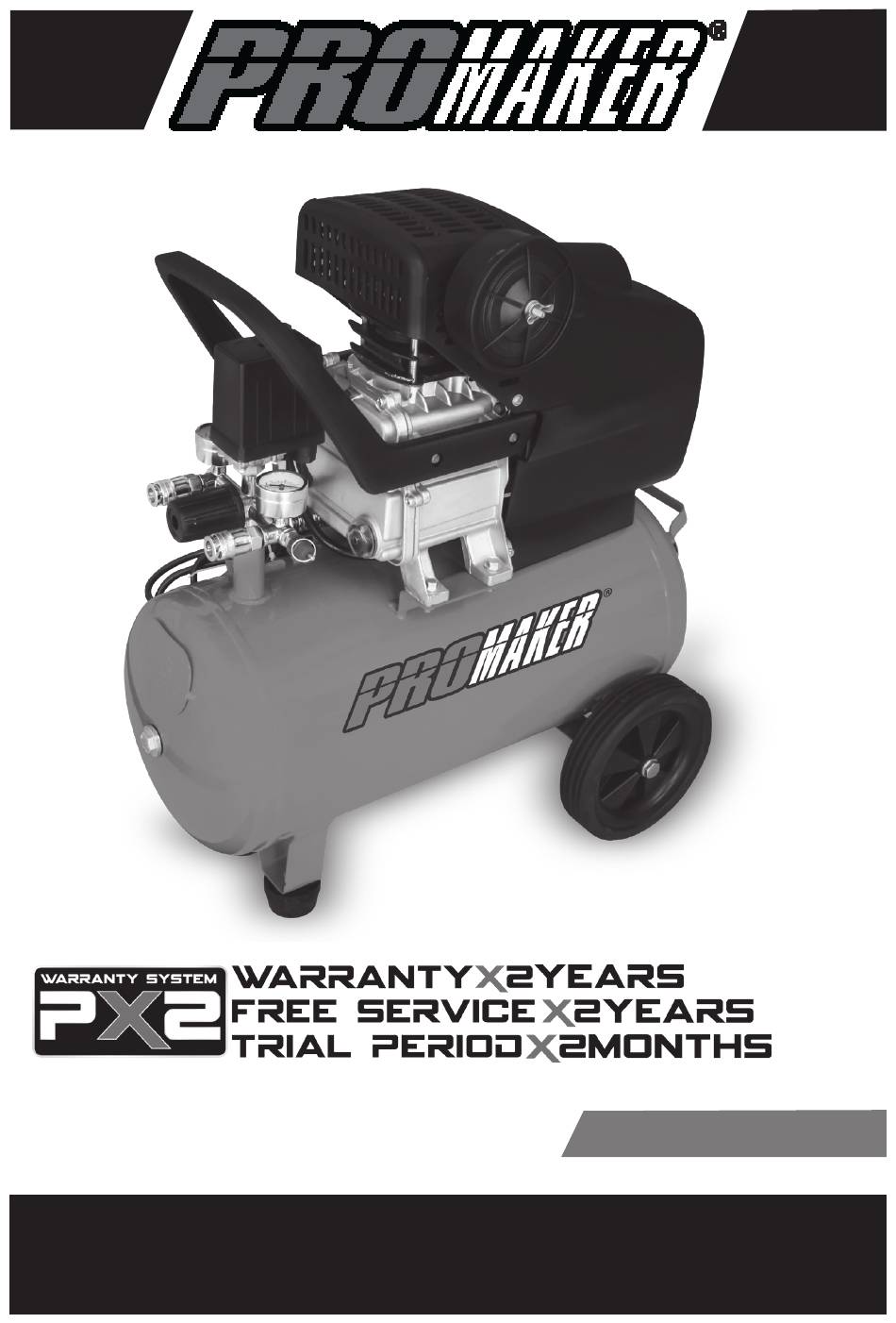

- Page 1 English: 2 I Español: 14 Lavadora de Alta Presión High Pressure Washer Air Compresor Manual del Usuario User’s manual User’s Manual Modelo No.: PRO-H1400 Model No.: PRO-H1400 Model No.: PRO-CP50...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS Please read and be familiar with the instruction manual before operation. Failure to do so may result in injury or damage to the equipment. 1. Main components (1) Main compressor (2) Pressure switch (3) Outlet Valve (4) Regulating Valve (5) Pressure gauge (6)One-way Valve... - Page 3 3. Preparación para el arranque 3. Preparation for starting 1. Check all bolts and nuts. Make sure all parts loosened must be tightened. 2. The place to set the compressor should be clean, dry and ventilated. 3. Keep the using voltage within ±4% of the rated.
-
Page 4: Maintenance
5. Cautions 1. Put the cover off first and put the breath pipe on the oil-hole and set the air filter before the compressor run (Fig.4). 2. Never unscrew any connecting part when the tank is in pressure condition. Fig. 4 3. - Page 5 2. Clean crank case and renew lubricating oil after the first 10 working hours. 3. Check the oil level after every 20 working hours, and replenish if necessary (Fig.5). 4. Clean crank case and renew the oil, clean air filter every three months. 5.
-
Page 6: Parts Illustration
Pressure a) Motor running too slow a) Check and remedy insufficient or b) Air filter choked up b) Clean or replace the discharge c) Leakage of safety valve cartridge capacity d) Leakage of discharge pipe c) Check and adjust decreased e) Sealing gasket damaged d) Check and repair f) Valve plate damaged, carbon buildup... -
Page 7: Parts List
9. Parts List Nº Designation Qty. Nº Designation Qty. Bolt M8x110 25 Switch bracket Cylinder head 26 Release pipe Cylinder head gasket 27 Safety valve Valve plate 28 Nut 8 Valve gasket 29 Washer foot Cylinder 30 Bolt M8x25 Cylinder gasket 31 Washer 8 Piston ring 32 Drain cock... -
Page 8: Warranty
Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval. Product: Air Compressor 50 L Model type: PRO-CP50... - Page 9 NOTES...
- Page 10 NOTES...
- Page 11 NOTES...
- Page 12 www.promakertools.com...
- Page 13 Lavadora de Alta Presión High Pressure Washer Compresor de aire Manual del Usuario Manual del Usuario User’s Manual Modelo No.: PRO-H1400 Modelo No.: PRO-CP50 Model No.: PRO-H1400...
-
Page 14: Instrucciones Importantes De Seguridad
Tubo de descarga (10) Tanque de aire (11) Válvula de seguridad (12) Cubierta del ventilador Fig. 1 2. Principales parámetros técnicos ITEM DATOS Modelo PRO-CP50 Potencia 1.5Kw/2HP Voltaje 120V Frecuencia 60Hz Polos del Motor Velocidad Nominal 3450r/min Corriente 7.5ª Entrega 7.3CFM... - Page 15 3. Preparación para el arranque 3. Preparación para el arranque 1. Compruebe todos los pernos y tuercas. Apriete todas las piezas sueltas. 2. El lugar para situar el compresor debe estar limpio, seco y ventilado. 3. Mantener el voltaje ±4% del valor nominal.
- Page 16 5. Precauciones 1. Coloque la cubierta primero, coloque el tubo de respiración en elorificio de aceite y coloque el filtro de aire antes de que el compresor funcione (Fig. 4) 2. Nunca desconecte ninguna pieza cuando el tanque está en condición de presión.
-
Page 17: Mantenimiento
6. Mantenimiento 1. Antes de la operación de mantenimiento, pare el compresor, desconecte el enchufe y descargue el aire en el tanque de aire. 2. Limpie el cárter y renueve el aceite lubricante después de las 10 primeras horas de trabajo. 3. - Page 18 Presión a)Motor funcionando muy lento a)Revisar y solucionar insuficiente o b)Filtro de aire, bloqueado. b)Limpie o reemplace disminución de la c)Fuga en válvula de seguridad. el cartucho capacidad de d)Fuga en tubería de descarga c)Revisar y ajustar descarga e)Juntas de sellado deterioradas d)Revisar y reparar f)Placa de válvula dañada, atascada o e)Revisar y reemplazar...
-
Page 19: Lista De Partes
9. Lista de partes Nº Denominación Cant. Nº Denominación Cant. Tornillo M8x110 25 Soporte del interruptor Cabeza del cilindro 26 Tubo de salida Empaque de la cabeza de cilindro 27 Válvula de seguridad Placa de la válvula 28 Tuerca 8 Junta de la válvula 29 Arandela de la para Cilindro... -
Page 20: Ec Declaración De Conformidad
Directrices básicas de seguridad pertinentes, tanto en su diseño básico como en su construcción, así como en la versión puesta en circulación por nosotros. Esta declaración dejará de ser válida si la máquina se modifica sin nuestra previa aprobación. Producto: Compresor de 50 Litros Modelo Tipo: PRO-CP50... - Page 21 NOTAS...
- Page 22 NOTAS...
- Page 23 NOTAS...
- Page 24 www.promakertools.com...
