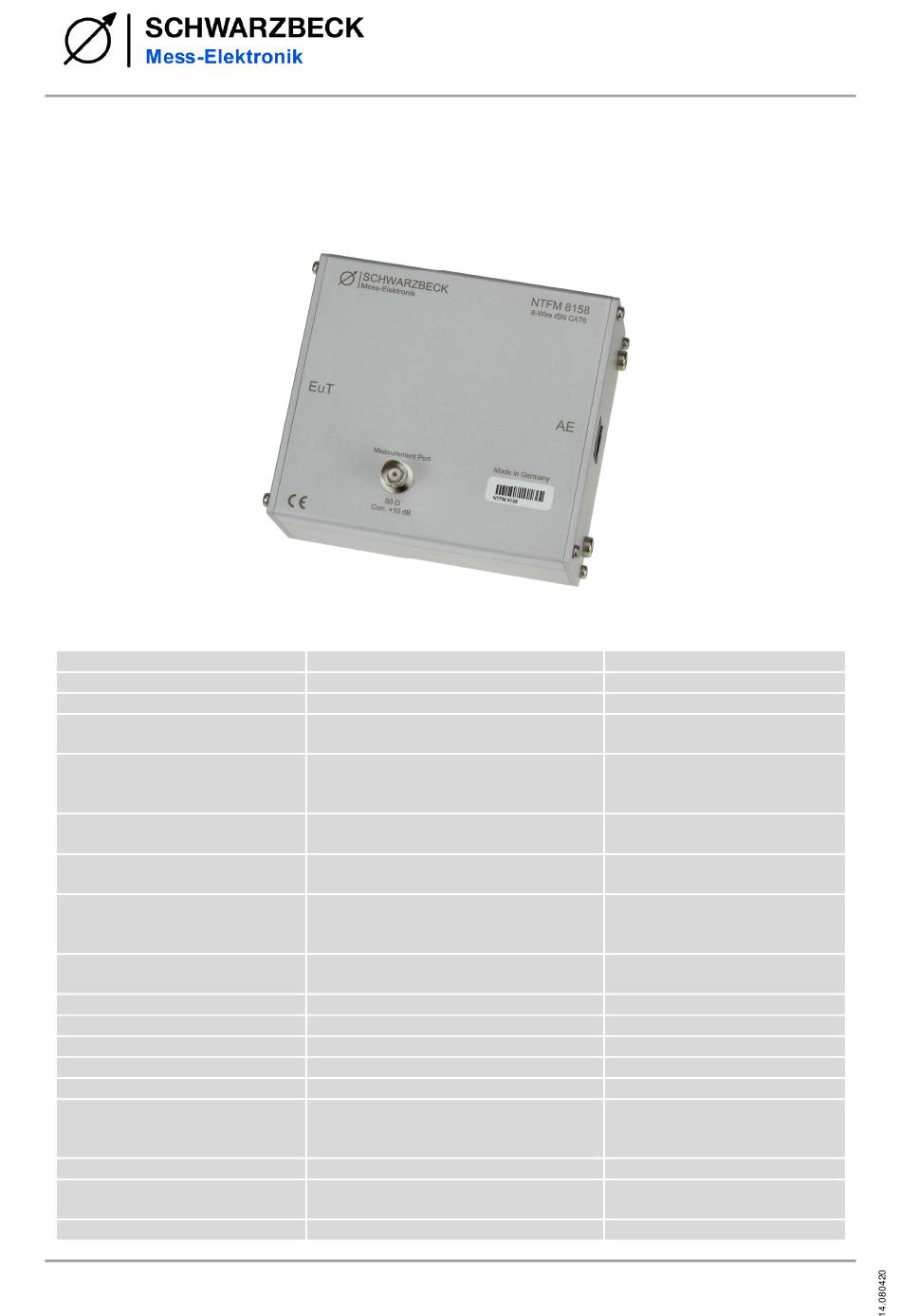

Schwarzbeck NTFM 8158 Manual

8-Draht Impedanzstabilisierungsnetzwerk NTFM 8158
8-wire Impedance Stabilization Network NTFM 8158
Technische Daten:
Frequenzbereich (ISN):
Frequenzbereich (CDN):
Typ:
Einfügedämpfung für
Nutzsignal
Gegentakt AE - EuT Port:
Entkopplungsdämpfung
AE – EuT
Unsymmetriedämpfung (LCL)
Spannungsteilung für
asymmetrische Störspannung
Impedanz asymmetrisch:
Phasengang:
Anschlüsse AE, EuT:
Strombelastbarkeit:
Spannungsfestigkeit:
Messtor:
Entferntes Übersprechen
PSELFEXT:
Gewicht:
Außenabmessungen
B x H x T:
CISPR Schaltbild:
Datasheet
150 kHz – 30 MHz
150 kHz – 80 MHz
T8, T4, T2-ISN, CDN (EAB8 50-150
required)
typ.: < 1 dB 100 kHz to 30 MHz
typ.: < 2.5 dB 30 MHz to 250 MHz
(Fig.3)
>55 dB (Fig.4)
75 dB @ 150 kHz
59 dB @ 30 MHz (Fig.5)
10 dB ± 1 dB
(Fig.6)
≤30 MHz: 150 Ω ± 20 Ω (Fig.7)
>30 MHz: 150 Ω + 60 Ω/ -45 Ω≤
0˚ ± 20˚ (Fig.8)
RJ-45 (8P8C)
800 mA (pair)
63 VAC / 100 VDC
BNC 50 Ω female
typ.: > 66 dB 150 kHz – 1 MHz
typ.: > 46 dB at 10 MHz
typ.: > 38 dB at 30 MHz
465 g
125 mm x 62 mm x 105 mm
CISPR 22, Appendix D, Fig. D.3
1/7
NTFM 8158
Specifications:
Frequency range (ISN):
Frequency range (CDN):
Insertion loss:
differential mode AE - EuT
Decoupling
AE-EuT:
Longitudinal Conversion
Loss (LCL):
Voltage division
factor for
asymmetrical voltage:
Impedance (asymm.):
Common mode phase angle:
Connectors AE, EuT:
Current max:
Max. voltage:
Measurement port:
Crosstalk PSELFEXT:
Weight:
Outer dimensions
W x H x D:
CISPR circuit diagram:
Rev. G
Type:
port:
