Funktionen
Vollautomatischer intelligenter 8-Stufen Ladeprozess
Das Proload 4 wird durch einen 8-bit AD Mikroprozessor gesteuert
und ist durch seine acht Ladestufen besonders gut geeignet für
u. a. Autobatterien, Motorradbatterien, Schneemobile, Traktoren,
Wasserfahrzeuge und Boote. Ein Mikroprozessor überwacht den
Zustand der Batterie und kontrolliert, dass der eingebaute Regler die
Batterie jederzeit mit der richtigen Spannung und Stromstärke versorgt
(Ladecharakteristik). Dies gewährleistet bestmögliches Laden und
kann die Lebensdauer Ihrer Batterie wesentlich verlängern.

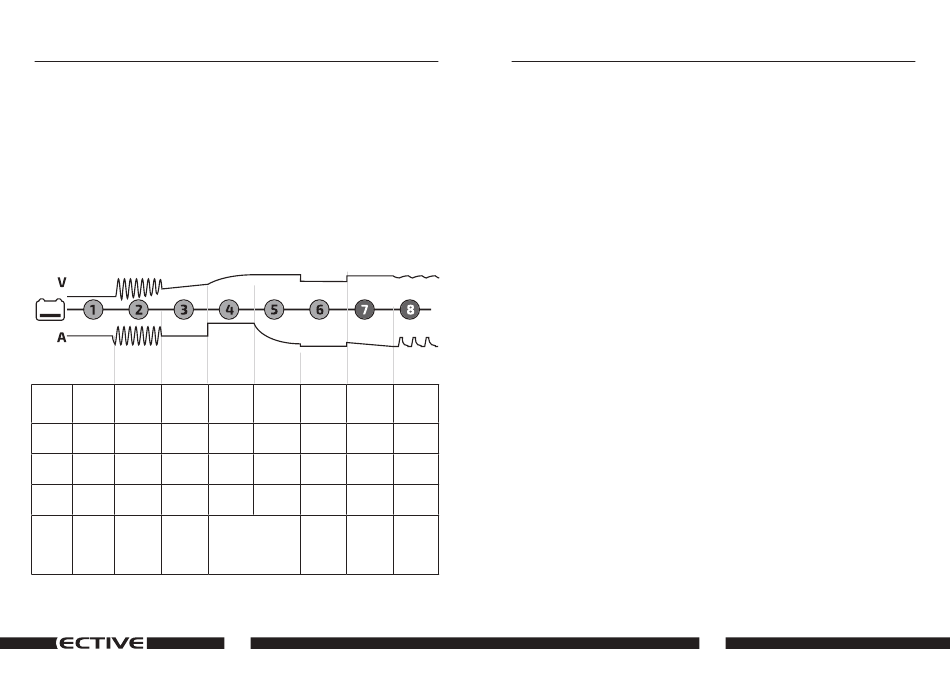

Ladecharakteristik:
6 V min. 3.5 V 1 A bis der 1 A bis 5 V, Steigende
Nor/Gel Spannungs- max. 4 h Spannung bis
abfall < 2 V 7,2 V 1 A
12 V slow min. 5 V 2 A bis der 1 A bis 10 V Steigende
Nor/Gel Spannungs- Spannung bis
abfall < 2 V 14,4 V 1 A
12 V fast min. 5 V 2 A bis der 1 A bis 10 V Steigende
Nor/Gel Spannungs- Spannung bis
abfall < 2 V 14,4 V 4 A
12 V fast min. 5 V 2 A bis der 1 A bis 10 V Steigende
AGM/Deep Spannungs- Spannung bis
abfall < 2 V 14,4 V 4 A
Limit: Start- max. 4 h max. 9 h max. 36 h
spannung
Abfallender Prüfe, ob 6,44 V - 6,44 V - 7,4 V
Strom 7,2 V Spannung- 7,225 V 1-0,3 A
abfall < 2 V 1 A
Abfallender Prüfe, ob 13,08 V - 12,7 V -
Strom14,4 V Spannung- 14,25 V 14,6 V
abfall < 2 V 1 A 1-0,3 A
Abfallender Prüfe, ob 13,08 V - 12,7 V -
Strom 14,4 V Spannung- 14,25 V 14,6 V
abfall < 2 V 4 A 4-0,3 A
Abfallender Prüfe, ob 13,21 V - 12,7 V -
Strom 14,7 V Spannung- 14,38 V 14,9 V
abfall < 2 V 4 A 4-0,3 A
1,5 Sekunden 4 h Lade- Ladezyklus
zyklus startet startet
neu, wenn neu, wenn
Spannungs- Spannungs-
einbruch einbruch
≥ 2 V ≥ 2 V
6
Funktionen
Batterie Test (LED 1):
Schließen Sie das Netzteil an und drücken Sie die MODE-Taste um
die geeignete Ladestufe auszuwählen. Beim Anschließen an die
Batterie ermittelt das Ladegerät automatisch die Batterieleistung.
Bei Normalbetrieb wechselt der Ladestatus der Batterie innerhalb
von 5 Sekunden auf Stufe 2. 6-V-Batterien mit weniger als 3,5 V
oder 12-V-Batterien mit weniger als 5 V gelten als defekt und können
nicht geladen werden.
Desulfatierung (LED 2):
Das Ladegerät erkennt die sulfatierte Batterie. Es entfernt das Sulfat
von den Elektroden durch sanfte an- und absteigende Spannungen
und Ströme. Dadurch wird die Batteriekapazität wiederhergestellt.
Soft Start (LED 3):
Erster Test um den Batteriezustand zu ermitteln. Bei stark entladener
Batterie, beginnt das Ladegerät mit der Soft-Start-Stufe. Hier wird
mit sanft ansteigenden Spannungen ein schonender Übergang in die
Hauptladung gewährleistet.
Hauptladung (LED 4):
In der Hauptlade-Stufe, erhält die Batterie bis zu 80 % der
Gesamtladung. Das Proload 4 liefert maximalen Strom bis die
Anschlussspannung einer vollständig geladenen Blei-Batterie gleicht.
Restladung (LED 5):
Vervollständigt durch konstante Spannung die Ladung auf nahezu
100 %. Die Stromzufuhr nimmt ab, sobald die Stromstärke den
Mindeswert erreicht hat.
Analyse (LED 6):
In dieser Phase wird getestet, ob die Batterie im Stande ist, die
Ladung zu halten. Eine Batterie, die die Ladung nicht halten kann wird
als „verschlissen" bzw. „defekt" eingestuft und das Ladegerät löst
eine Warnung aus indem die rote Fehleranzeige aufblinkt.
