Homefibre OMC100REG-150 Installation Instructions

POF-Medienkonverter / POF Media Converter
OMC100REG-150
OMC100REG-220
Installationsanleitung / Installation instructions
Der Einbau und Installation des POF/UAE 1xPPR darf
nur durch eine Elektrokraft erfolgen
Um die allgemeinen Sicherheitsbestimmungen für Fernmeldanlagen
zu erfüllen und um Störbeeinflussungen zu vermeiden, muss die DIN
VDE 0100 Teil 520 bzw. die DIN EN 50174-2:2001-09, Abschnitte 6.4
und 6.5 beachtet werden: Eine physische Trennung oder geeignete
Trennstege sind vorzusehen (Abstand oder Schrimung).

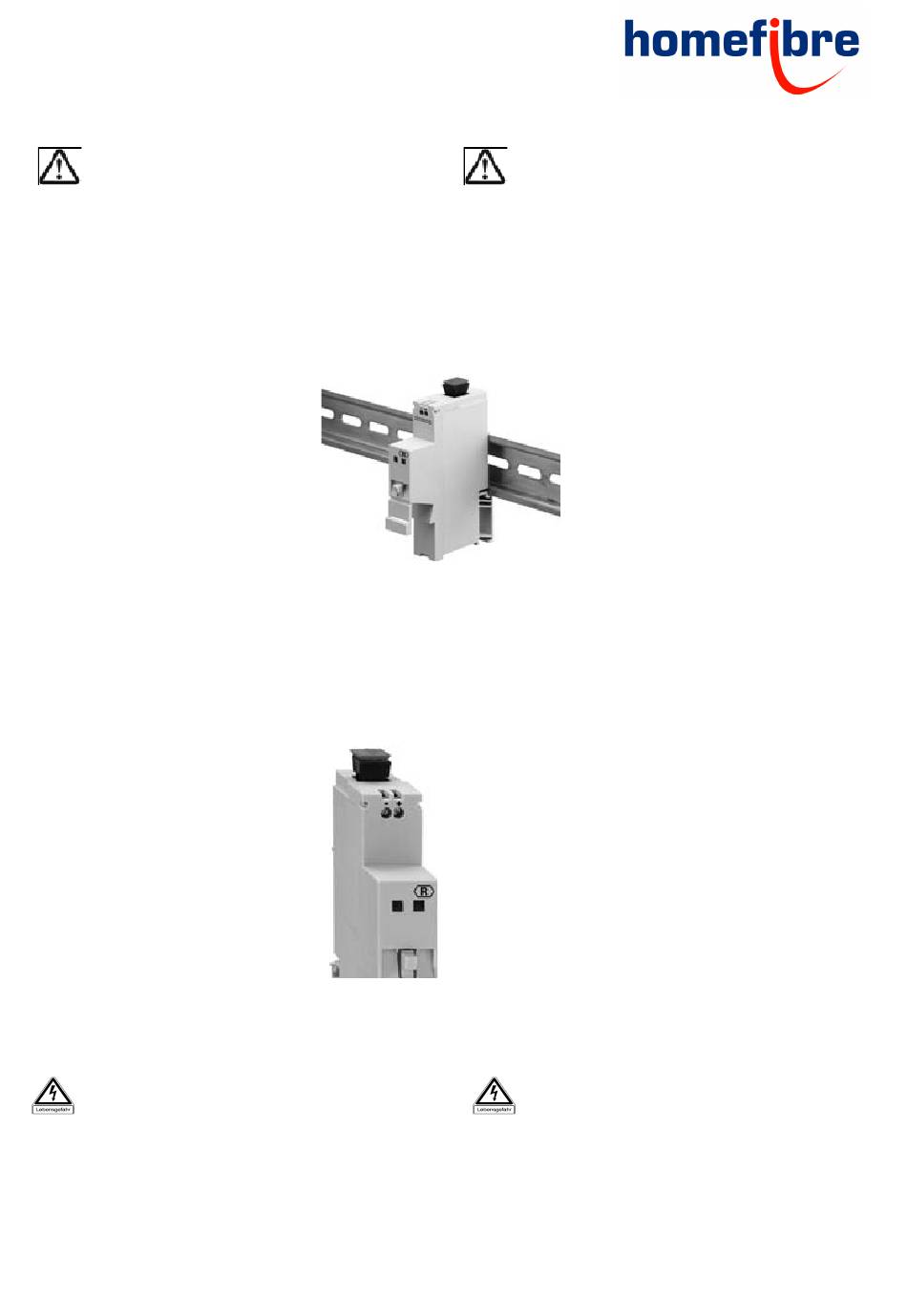

Montage
1. Setzen sie den OMC 100 REG auf die Hutschiene auf und rasten
Sie ihn an.
Zuschneiden und Anschließen
Nach dem Verlegen des Kabels längen Sie es mit dem POF-
Schneidewerkzeug folgendermaßen ab und achten Sie darauf, dass
beide Adern gleich lang sind:
1. Trennen Sie das Kabel vorsichtig in der
Mitte auf und achten Sie darauf, dass
keine Unebenheiten des Mantels das
Einführen des Kabels behindern
können.
2. Führen Sie es in das POF-
Schneidewerkzeug ein und schneiden
Sie es durch Druck auf die Klinge ab.
3. Öffnen Sie die POF-Klemme durch
leichtes Ziehen am weißen Anschluss.
4. Entfernen Sie die rote Schutzkappe.
5. Führen Sie das POF-Kabel ein und
achten Sie darauf, dass es bis zum
Anschlag geschoben wird, um eine
sichere Verbindung zu gewährleisten.
6. Schließen Sie die POF-Klemme, indem
Sie den weißen Anschluss zum Fixieren
des Kabels in die Gerätöffnung
schieben.
Lebensgefahr durch elektrischen Strom! Schalten Sie
bei den Montagearbeiten zunächst die Netzspannung
frei
Achten Sie bei kombinierten Anlagen auf
den Berühurngsschutz des Starkstromteils.
Der Berühungsschutz muss auch dann
gewährleistet sein, wenn Sie die
gemeinsame Abdeckung entfernt haben
(dies ist bei Altanlagen nicht immer
gegeben).
Achten Sie bei der Errichtung kombinierter
Anlagen auf die Einhaltung der
Mindestabstände von 10 mm zwischen
The mounting and installation of the POF(UAE 1xPPR
should only be performed by a qualified electrician
In order to fulfill the general safety regulations of telecommunication
systems and to avoid interference, the DIN VDE 0100 Part 520 and
the EN 50174 2:2001-09, Parts 6.4 and 6.5 have to be followed. A
physical separation or suitable separating pieces shall be provided
(distance or shielding).
Mounting
1. Place the OMC 100 REG on the DIN-rail and latch it in.
Cutting and connecting the POF-cable
After having laid the POF-cable shorten it to the appropriate length
by using the POF cutting tool as describe below and make sure
that both wires are equally long:
1. Cautiously split the cable down the middle and make sure that
there is no unevenness on the coating which could hinder the
inserting of the cable.
2. Insert the cable into the POF cutting tool and cut itby pressing
the blade.
3. Open the POF terminal by slightly pulling it out.
4. Remove the red protection cap.
5. Insert the POF-cable. Make sure that it is pushed all the way up
to the stop in order to guarantee a safe connection.
6. Close the POF terminal by pushing the white terminal into the
opening of the device thus fastening the cable..
Disconnect the main voltage at the first for all
mounting works.
Danger for life
Pay attention to the shock-proof protection of the
heavy-current part in combined plants. The
shock-proof protection must also be guaranteed,
when you have removed the common covering
(this is not always given for old installations).
Take care that the minimum distance of 10 mm
between data-/ telecommunication cables and
heavy-current cables are strictly observed during
the erection of combined plants.
Working in existing data networks require – if
