Summary of Contents for TechGrow Green Eye

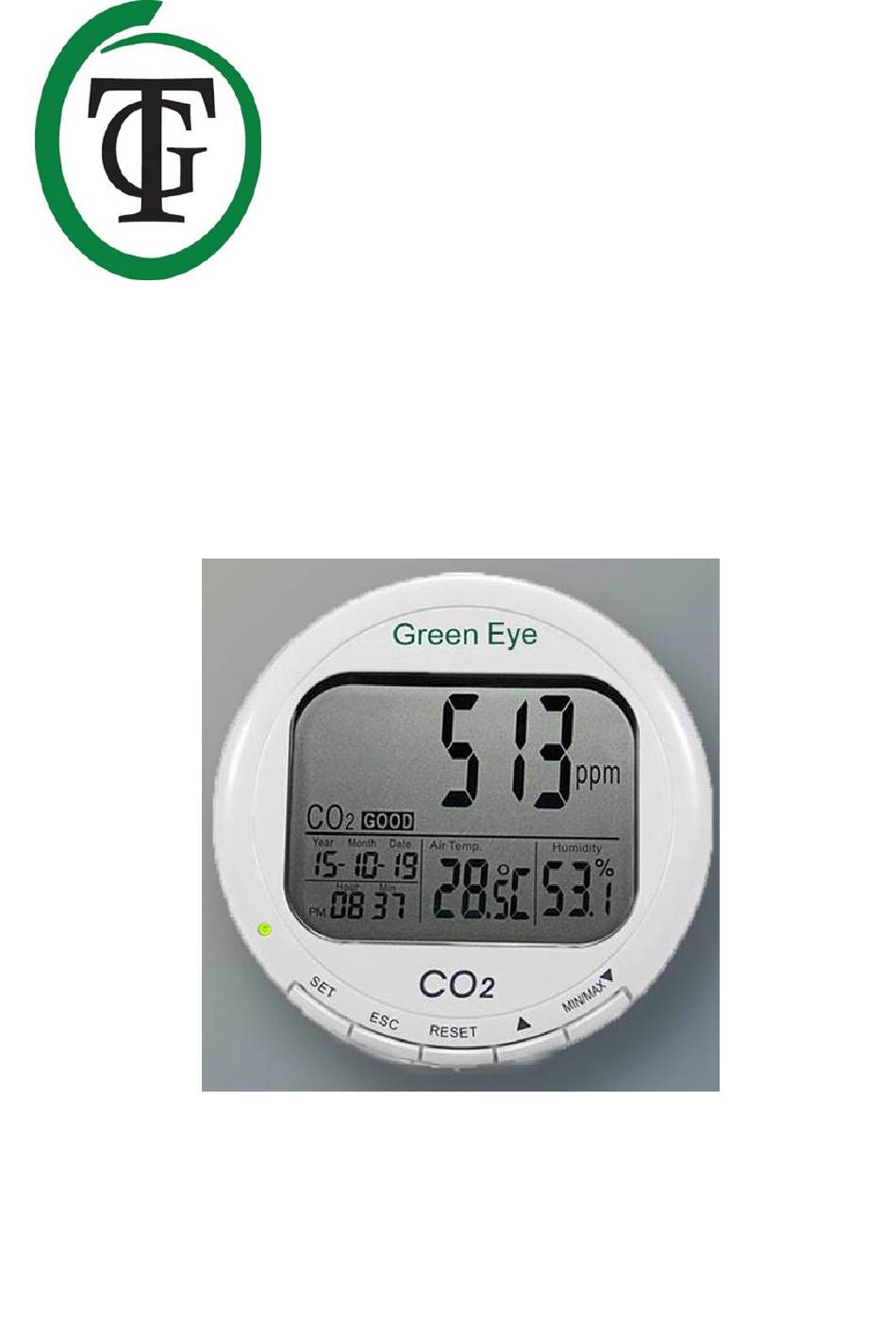

- Page 1 TechGrow | Innovative Growing Solutions Green Eye Monitor & Datalogger Handleiding | User Manual | Manuel | Manual | Manuell www.techgrow.nl...
-
Page 2: Table Of Contents
6.2 Foutmeldingen _________________________________________________________________________________ 11 Box contents ________________________________________________________________________________ 13 Special features _____________________________________________________________________________ 13 1. Installation _______________________________________________________________________________ 14 2. Operation of the Green Eye _______________________________________________________________ 14 3. Control and set up of the green eye _______________________________________________________ 14 _____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions... - Page 3 5.1 Software installation ___________________________________________________________________________ 17 5.2 Autoconnect ___________________________________________________________________________________ 17 5.3 Set up logger __________________________________________________________________________________ 18 5.4 Reading out the Green Eye CO₂ logger ________________________________________________________ 18 5.5 Zoom in and out _______________________________________________________________________________ 18 5.6 Redraw\Clear\Cursor ___________________________________________________________________________ 18 5.7 Edit files ________________________________________________________________________________________ 19 6.
-
Page 4: Inhoud Van De Doos
CO₂ Monitor & Datalogger __________________________________________________________________________________________________________ Bedankt voor het aanschaffen van de Green Eye CO₂-logger. Deze logger is uitermate geschikt voor het meten en loggen van de CO₂-waarde, temperatuur en luchtvochtigheid in gebouwen als kantoren, scholen, crèches, ziekenhuizen en opslagruimten. De Green Eye maakt gebruik van NDIR(Non-Dispersive Infra Red)-technologie:... -
Page 5: Installatie
Selecteer functie of verhoog de waarde 2. Werking van de Green Eye van een instelling. Start met dataloggen. Zodra de Green Eye aangesloten is, hoort u een korte MIN/MAX▼ Activeer MIN/MAX-functie. piep. Aan de linkerkant van de Green Eye licht de... -
Page 6: Instellen Temperatuureenheid (P2.0)
Druk desgewenst op ESC om het menu te verlaten en Druk op SET om te bevestigen en naar P1.3 te gaan (of terug te keren naar het startscherm. druk op ESC om terug te keren naar P1.0 zonder de instelling te bewaren). ____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions... -
Page 7: Datum En Tijd Instellen (P3.0)
ESC om terug te keren naar P3.0 zonder de instelling te bewaren). Bij “Yes” wordt de Green Eye gereset naar de volgende standaardinstellingen: In P3.2 knippert de maandaanduiding (Month). Druk op LOG/▲ of MIN/MAX▼ om de maand aan te passen. -
Page 8: Loggen Starten En Beëindigen
De groene led stopt met knipperen en het display toont afwisselend “End” en de CO₂-waarde. Druk nogmaals 2 seconden op ESC om terug te keren naar het startscherm. Procedure: Schakel de Green Eye in. • 4. CO₂-kalibratie Houd gelijktijdig SET, LOG/▲ en MIN/MAX▼iets •... -
Page 9: Software
Als u de software (applicatie CO₂LOGGER) opstart als de Klik op “Download” linksboven in het scherm. • Green Eye verbonden is met de pc, zal die automatisch Alle data worden uitgelezen. • verbinding maken. Rechts onderin het scherm wordt de compoort en status aangegeven, maar ook in de kolom connections\COMport. -
Page 10: In- En Uitzoomen Grafiek
Bestand openen. File\Compare Vergelijken van 2 databestanden. Download of open een bestand, klik op “Compare” en een tweede bestand wordt in de grafiek over de eerste heen gelegd. De grafiek heeft 6 gekleurde grafieklijnen. ____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions... -
Page 11: Oplossingen
Waarom kan ik de Green Eye niet aanzetten? Controleer of de adapter goed is aangesloten. • Gebruik een paperclip om de Green Eye aan de achterkant te resetten. • Waarom verandert de uitlezing niet? Controleer of de MIN/MAX-functie actief is. - Page 12 Stuur terug voor reparatie. meetcircuit is beschadigd. Relatieve vochtigheid (RH) (zie figuur C) RH-kalibratie is mislukt. Voer een RH-herkalibratie uit. Als het probleem blijft, stuur terug voor reparatie. RH-sensor of meetcircuit is Stuur terug voor reparatie. beschadigd. _____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions...
-
Page 13: Box Contents
CO₂ Monitor & Datalogger _________________________________________________________________________________________ Thank you for purchasing the Green Eye CO₂-logger. This logger is extremely suitable for measuring and logging the CO₂ value, temperature and air humidity in buildings such as offices, schools, crèches, hospitals and storage areas. The NDIR (Non-Dispersive Infra Red) technology of the Green Eye ensures the reliability... -
Page 14: Installation
2. Operation of the Green Eye 3.1 Minimum and maximum measured values As soon as the Green Eye is connected, you will hear a short beep. On the left side of the Green Eye the green You are in the start screen. Press the MIN/MAX ▼... -
Page 15: Set Temperature Scale (P2.0)
In P3.2 the month indicator (Month) flashes. Press In P1.4 you can switch the acoustic alarm on or off by LOG/▲ or MIN/MAX ▼ to adjust the month. Press SET pressing LOG/▲ or MIN/MAX ▼. ____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions... -
Page 16: Resetting The Green Eye (P4.0)
Press SET to confirm (or press ESC to return to P4.0 without saving the setting). To start logging, press LOG/▲ for 2 seconds in the start At “Yes” the Green Eye is reset to the following default screen mode. settings:... -
Page 17: Co₂ Calibration
CO₂ values. Connect the USB/communication cable to the • 4.2 Manual calibration Green Eye (next to DC power) and to the USB port of the PC. The CO₂ logger must indicate a value of approximately Insert the CD into the PC. -
Page 18: Set Up Logger
To exit the screen click “Exit”. • mouse button over the part of the Y-axis that you want to enlarge. 5.4 Reading out the Green Eye CO₂ logger View\All Redraw Shows the entire graph. • Connect the logger to the PC with the •... -
Page 19: Edit Files
The graph has 6 colored graph lines. File\Print Printout graph. The complete table can be printed as a PDF file. File\Exit Close the program without warning. ____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions... -
Page 20: Solutions
Re-calibrate the Green Eye. Send back for repair if the problem persists. CO₂-level is above “Good” Place the Green Eye in fresh air for at least 5 minutes. If the limit. problem persists, calibrate the Green Eye again. If this does not work, send back for repair. - Page 21 Humidity reading (figure C) RH calibration failed. Perform an RH recalibration. If the problem persists, send back for repair. RH sensor or measuring circuit Send back for repair. is damaged. _____________________________________________________________________________________________________________________________ TechGrow | Innovative Growing Solutions...
