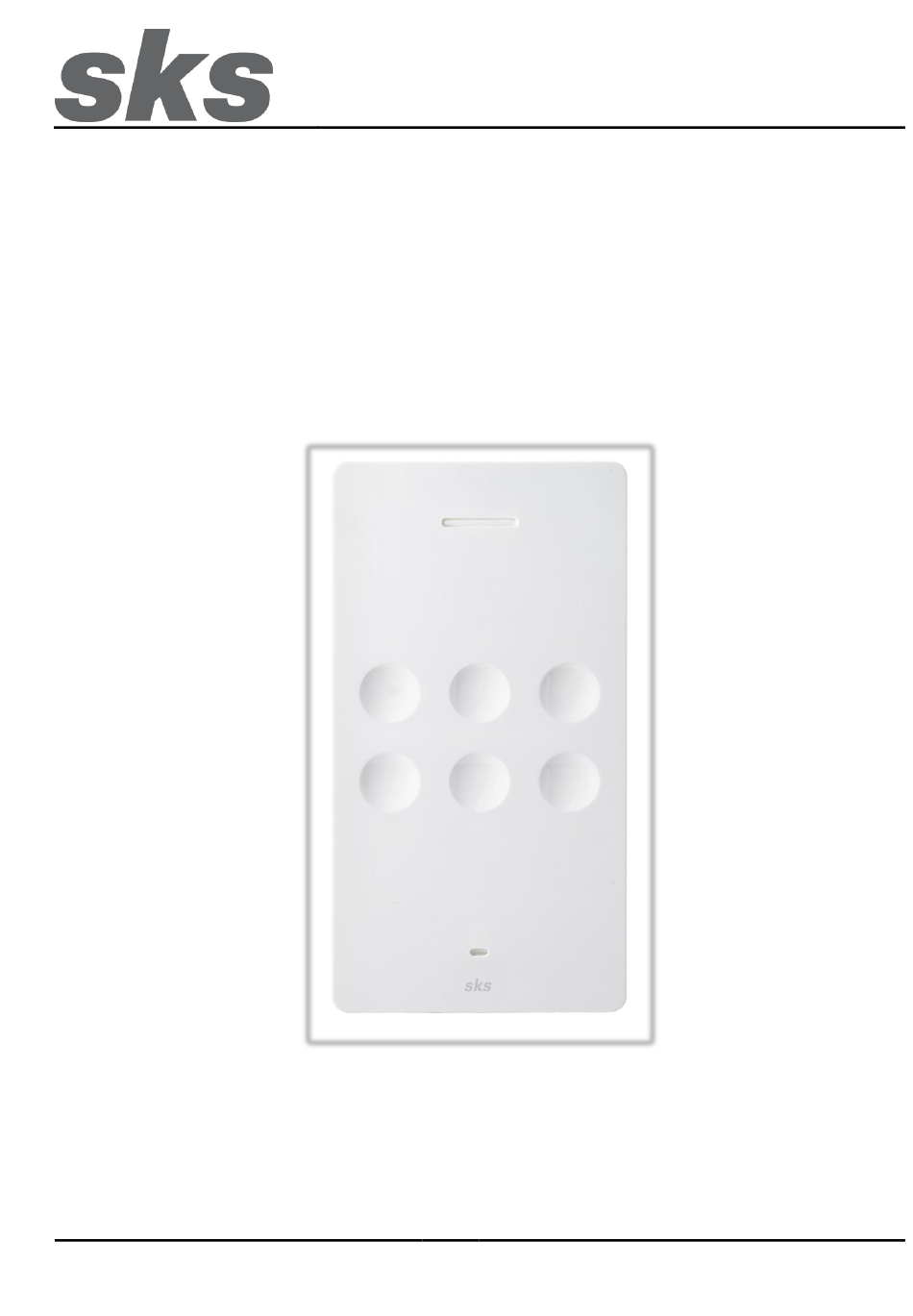

- Page 1 Installationsanleitung Installation Instructions 300098 BUS-Läutewerk SKS-Kinkel Elektronik GmbH Version: 1.1 Support-Hotline: +49 (0) 2661 98088 112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97010601...
-
Page 2: Table Of Contents
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk Inhaltsverzeichnis Installation ................................3 Klemmenbezeichnung ............................3 Montageanleitung ............................... 3 Vorbereitung ..............................3 Montage auf Unterputzdose oder Hohlwanddose ..................4 Montage Aufputz ............................5 Demontage ..............................6 Anschluss ..............................6 Programmierung von Rufadressen ........................7 Programmierung von nur einer Rufadresse (ein Klingeltaster für eine Sprechstelle) ......... -
Page 3: Installation
Nehmen Sie vorsichtig das 300098 BUS-Läutewerk, wie auf der Zeichnung zu sehen, von dem Geräteträger ab. Ziehen Sie die Unterseite des 300098 BUS-Läutewerks zu sich hin und heben Sie dann diese nach oben hin ab. Support-Hotline: +49 (0) 2661 98088 112 - 3 - Version: 1.1... -
Page 4: Montage Auf Unterputzdose Oder Hohlwanddose
Adern die Leiterplatine der Innensprechstelle nicht berühren. Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die Planungshilfe oder den Verdrahtungsplan zur Hilfe. Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der Rückseite des 300098 BUS-Läutewerks ein. Jede Adresse ist einem Klingeltaster Türstation zugeordnet. -
Page 5: Montage Aufputz
Adern die Leiterplatine der Innensprechstelle nicht berühren. Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die Planungshilfe oder den Verdrahtungsplan zur Hilfe. Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der Rückseite des 300098 BUS-Läutewerks ein. Jede Adresse ist einem Klingeltaster Türstation zugeordnet. -
Page 6: Demontage
SKS -Bus Das 300098 BUS-Läutewerk wird über die Klemmen a+/b- an den 2-Draht- Audio- oder Video- Bus angeschlossen. Mit den Klemmen a+/b- wird das 300098 BUS-Läutewerk mit 19 - 25 VDC versorgt. An den Klemmen E+/E- kann optional ein Etagentaster (Schließer) angeschlossen werden. -
Page 7: Programmierung Von Rufadressen
Programmierung von bis zu 4 Rufadressen (2…4 Klingeltaster für eine Innensprechstelle) Das BUS-Läutewerk kann bis zu 4 SKS-Bus Rufadressen speichern. Die erste Adresse ist immer die Hauptadresse, die als eigene Gerätekennung übermittelt wird. Auf bis zu 3 weiteren Rufadressen reagiert das BUS-Läutewerk bei eingehendem Hausruf (Klingeltasten der Türstation), Internruf (Sprechen zwischen zwei Innensprechstellen) und... -
Page 8: Bedienung
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk Bedienung Die Bedienung des 300098 BUS-Läutewerks erfolgt ausschließlich über die Touchtasten. Mit den Touchtasten werden Hausrufe eingestellt, weitere Funktionen ausgeführt und Einstelllungen vorgenommen. In der nachfolgenden Tabelle werden die Funktionen der Tasten beschrieben. Tasten Funktion Lautstärke erhöhen. -
Page 9: Hausrufmelodie Ändern
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk Hausrufmelodie ändern Halten Sie die Taste gedrückt um alle Melodien des Hausrufmelodietyps anhören zu können., Wenn die gewünschte Melodie ertönt, lassen Sie die Taste los. Etagenrufmelodie ändern Halten Sie die Taste gedrückt um alle Melodien des Etagenrufmelodietyps anhören zu können. -
Page 10: Rücksetzen
Die a+ / b- Adern wieder angeschlossen werden. Nach ein paar Sekunden ertönt ein Quittierungston, er signalisiert, dass der Vorgang erfolgreich war. Nach dem Rücksetzen des 300098 BUS-Läutewerks auf die Werkseinstellung, werden alle Einstellungen gelöscht und müssen erneut vorgenommen werden. -
Page 11: Struktur- Und Verdrahtungsplan 2 Draht Audio
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk Struktur- und Verdrahtungsplan 2 Draht Audio Support-Hotline: +49 (0) 2661 98088 112 - 11 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97010601... -
Page 12: Service
Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Page 13: Installation
SKS-Kinkel Elektronik GmbH 300098 BUS bell 300098 BUS bell Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: • Before beginning any work, deactivate and disconnect all energized electrical wires. -
Page 14: Mounting Instructions
300098 BUS bell. Carefully remove the 300098 BUS bell from the support frame as shown in the drawing. Pull the lower part of the 300098 BUS bell towards you and carefully lift it upwards. Mounting an flush mounted or cavity wall box... -
Page 15: Surface Mounting
SKS-Kinkel Elektronik GmbH 300098 BUS bell Set the SKS bus call address at the DIP switch on the back of the 300098 BUS bell. Each address is assigned to a bell button at the door station. The SKS bus table of call addresses can be found in the appendix. -
Page 16: Disassembly Of The Indoor Station
Connection SKS -BUS The 300098 BUS bell is connected to the audio part of the 2-wire video bus via the terminals a+/b-. The terminals a+/b- supply 19 - 25 VDC for the 300098 BUS bell. The terminals E+/E- may optionally be used for floor buttons (normally open contact). -
Page 17: Programming Of Call Addresses
DIP switch is always the main address that is transmitted as the individual device identification. The 300098 BUS bell responds to up to 3 more calling addresses if there is an incoming house call (door bells at the front door station), an internal call (speaking on the intercom between two stations), and a group call (speaking on the intercom of one door station with one of up to 4 other indoor stations). -
Page 18: Operation
300098 BUS bell Operation The 300098 BUS bell is exclusively operated via the touch keys on the front of the device. Change the volume or the housecall melody etc. are accomplished via the touch keys Please find the functions of the touch keys in the table below. -
Page 19: Changing The Housecall Melody
SKS-Kinkel Elektronik GmbH 300098 BUS bell Changing the housecall melody Press and hold the button to listen to all melodies of the housecall melody type. When the desired melody sounds, release the button Changing the floorcall melody Press and hold the button to listen to all melodies of the floorcall melody type. -
Page 20: Resetting
Plug in the a+/b- terminal again. After a few seconds, an acknowledgment tone sounds, indicating that the operation was successful. Once the 300098 BUS bell has been reset to factory setting, all settings are deleted and have to be made again. Technical data Electric data 19 –... -
Page 21: Structure And Wiring Plan 2 Wire Audio
SKS-Kinkel Elektronik GmbH 300098 BUS bell Structure and wiring plan 2 wire audio Support-Hotline: +49 (0) 2661 98088 112 - 21 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. No. 97010601... -
Page 22: Service
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues. -
Page 23: 10 Anhang, Appendix
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk 10 Anhang, appendix Support-Hotline: +49 (0) 2661 98088 112 - 23 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. No. 97010601... -
Page 24: 11 Notizen, Notes
SKS-Kinkel Elektronik GmbH 300098 BUS-Läutewerk 11 Notizen, notes Support-Hotline: +49 (0) 2661 98088 112 - 24 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. No. 97010601...
