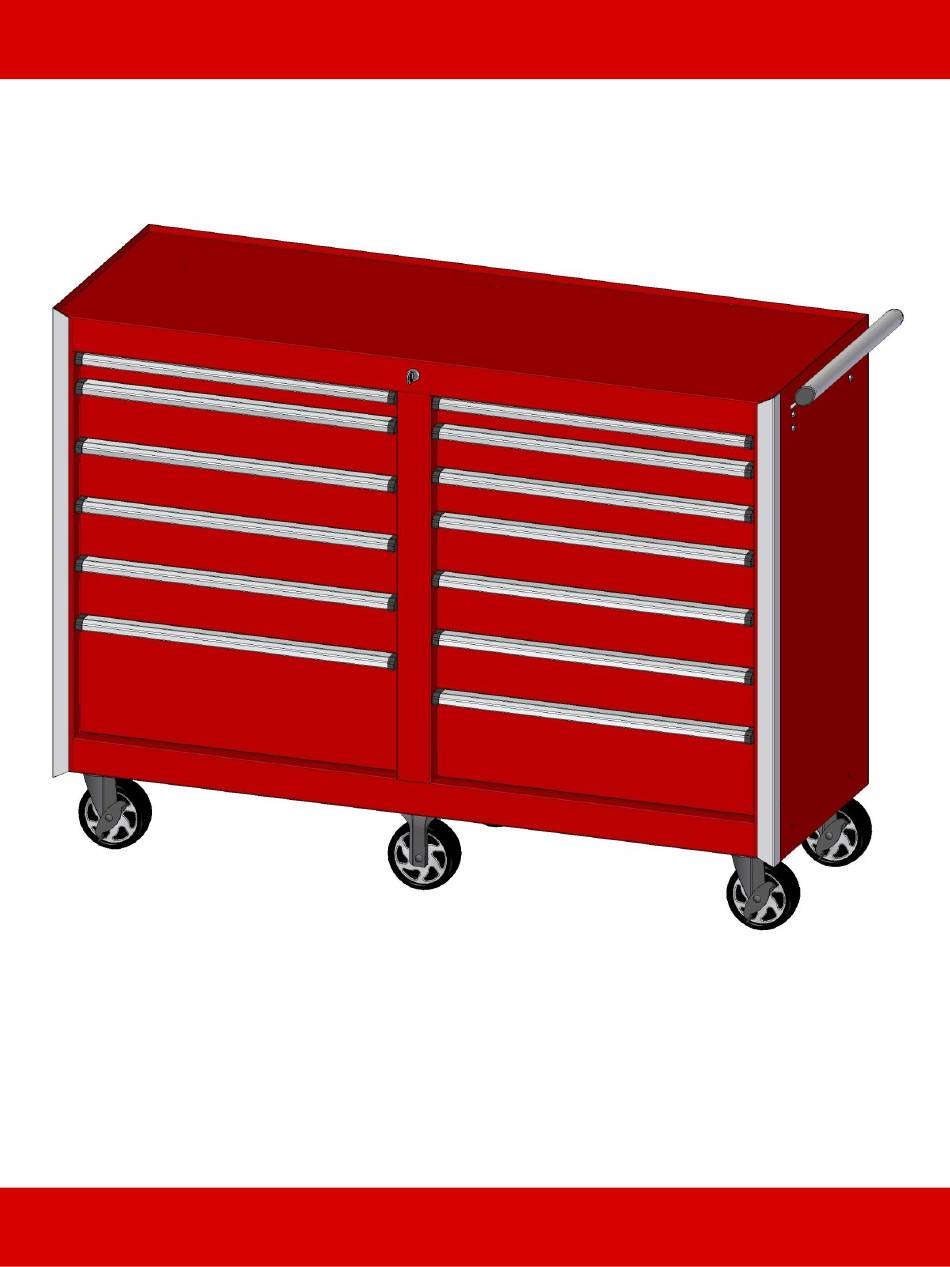

- Page 1 ARMOIRE SERIE PRO PRO SERIES CABINET ARMOIRE SERIE PRO PRO SERIES CABINET # 4317E INSTRUCTIONS D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS...
-
Page 2: Table Of Contents
ARMOIRE SERIE PRO PRO SERIES CABINET TABLE DES MATIÈRES : TABLE OF CONTENTS: Consignes de sécurité…………….….. Safety instructions……………..…..Outils requis....……………….… Tools needed………………..….……. Liste des pièces………...……….…….. Parts list………..……..………….…..Installation des roues……..………...… Wheel installation………………….… Installation de la poignée latérale……. Side handle installation….……….. -
Page 3: Liste Des Pièces
ARMOIRE SERIE PRO PRO SERIES CABINET LISTE DES PIÈCES PARTS LIST Avant de commencer, vérifier que tous les articles Before starting, referring to parts list below, check sont présents en vous référant à la liste de pièces all items are present. -
Page 4: Installation Des Roues
ARMOIRE SERIE PRO PRO SERIES CABINET INSTALLATION DES ROUES WHEEL INSTALLATION A) Coucher l'armoire sur le dos avant d'installer A) Lay the cabinet on its back before les roues. installing the wheels. B) Dans le cas d'une armoire à 6 roues, les B) In the case of a 6-wheel cabinet, the roues pivotantes (Article 1) seront installées... -
Page 5: Locking The Drawers
ARMOIRE SERIE PRO PRO SERIES CABINET VERROUILLAGE DES TIROIRS LOCKING DRAWERS Avant de pousser le tiroir pour le verrouiller, il Before pushing drawer in to lock, check faut s’assurer que le mécanisme de verrouillage locking mechanism is in raised position se trouve en position levée (Vue «déverrouillé»). -
Page 6: Remplacement Des Glissières
ARMOIRE SERIE PRO PRO SERIES CABINET RÉPARATION D'UN TIROIR REPAIRING A DRAWER 1. Insérer le tournevis plat 3/16 po dans la partie 1. Insert 3/16" flat screwdriver into flattened part of écrasée du tiroir. drawer. 2. Tourner le tournevis jusqu’à ce que la partie 2. - Page 7 ARMOIRE SERIE PRO PRO SERIES CABINET RETIRER LE TIROIR REMOVING DRAWER 1. Ouvrir le tiroir à son maximum. 1. Open drawer to maximum. 2. Pour la glissière droite (Détail D), relever le 2. For right drawer slide (Detail D), lift locking levier de blocage vers le haut.
- Page 8 ARMOIRE SERIE PRO PRO SERIES CABINET RETIRER LE RAIL REMOVING DRAWER EXTÉRIEUR DE LA GLISSIÈRE SLIDE EXTERIOR CHANNEL Insérer le tournevis plat 3/16 po entre le rail Insert 3/16" screwdriver between drawer slide extérieur de la glissière et le mur intérieur de exterior channel and interior wall of the cabinet l'armoire (Détail G).
- Page 9 ARMOIRE SERIE PRO PRO SERIES CABINET Tenir fermement le rail intermédiaire. Hold intermediary channel firmly. Relever le tournevis plat 3/16 po tout en le Lift 3/16" flat screwdriver while poussant vers le rail extérieur de la pushing in towards drawer slide glissière et tirer sur le rail intermédiaire d'un...
-
Page 10: Entretien
ARMOIRE SERIE PRO PRO SERIES CABINET CAUTION: MISE EN GARDE : 1. Left and right sides are determined by facing the 1. Les côtés gauche et droit sont déterminés en se cabinet. plaçant devant l'armoire. 2. When installing drawer slides, make sure to 2.
