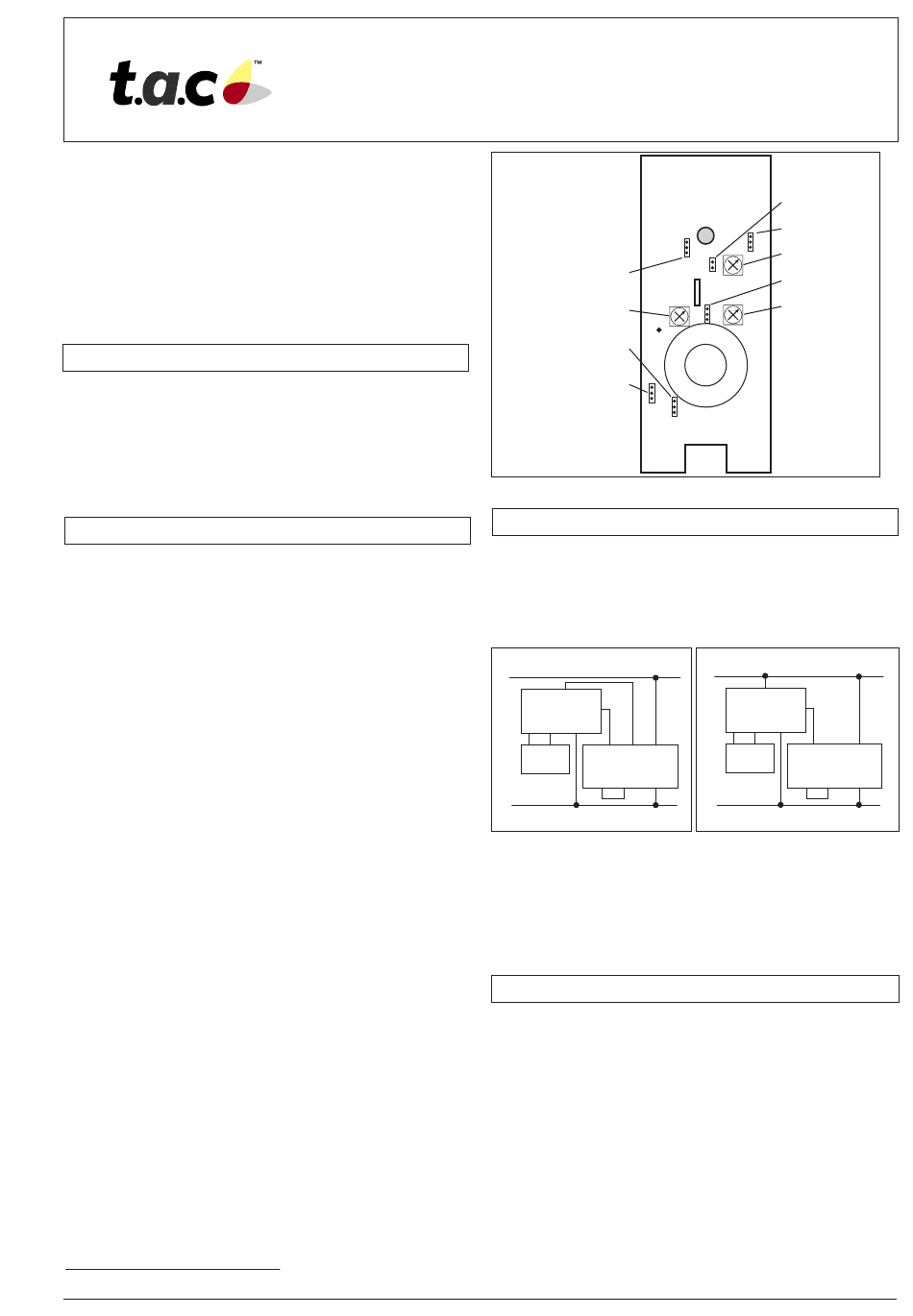

TAC TA 239W Installation Instruction

TA 239W är en regulator i C80-systemet för temperaturreglering
av tappvarmvatten.
För bästa funktion: Anslut snabb temperaturgivare EGWS och
ett ställdon av typ EM5. Även temperaturgivare av typ EGW kan
användas.
Regulatorn matas med 16 V DC alternativt 24 V AC.
Inkopplingen för TA 239W är identisk med den för TA 219W
och TA 229W, vilket innebär att TA 239W kan ersätta dessa
utan att inkopplingen behöver ändras.
MONTERING
Regulator TA 239W: Regulatorn upptar en modul på
inkopplingsenheten. Montera enligt instruktion 0FL-3139-
000.
Temperaturgivare EGWS: Insticksgivare. Montera så nära
värmeväxlarens utlopp som möjligt. Om kretsen innehåller
en blandningsventil: montera ca 300 mm efter ventilen.
Ställdon EM5: Anvisning medföljer ställdonet.
INSTÄLLNINGAR
På framsidan:
BV: Börvärde.
Inställningsområde: 20 -120 °C.
På kretskortet:
Pb: P-band.
Inställningsområde: 17- 200 °C
Leveransinställning: 50 °C
T : Integrationstid
i
Inställningsområde: 5 - 60 sekunder
Leveransinställning: 10 sekunder
HL: Omslagsnivå höglast/låglast
Inställningsområde: 6 - 10 V styrsignal (OFF: ej låglast)
Leveransinställning: 9 V
DZ: Dödzon vid låglast
Bygel sluten: 5 °C;
Bygel öppen: 2 °C
Leveransinställning: 5 °C
SPC: Börvärdesförskjutning
Bygel i övre läge: SPC = 32;
Bygel i nedre läge: SPC = 6,7
Leveransinställning: SPC = 6,7
ST: Ställdonsgångtid
Bygel i övre läge: 60 s;
Bygel i nedre läge: 15 s
Leveransinställning: 60 sekunder
SC: Sekvensstyrning
Bygel öppen: 3 steg;
Bygel i övre läge: 2 steg;
Bygel i nedre läge: 1 steg
Leveransinställning: 1 steg
PS: Spänningsmatning
Bygel i övre läge: 16 V DC;
Bygel i nedre läge: 24 V AC
Leveransinställning: 16 V DC
OR: Spänningsområde för utgång Y
Bygel i övre läge: 2 - 10 V;
Bygel i nedre läge: 0 - 10 V
Leveransinställning: 2 - 10 V
Endast för TAC servicepersonal:
P2: Anslutning av flatkabel till TM2.
0FL-3485-001, 1994.01
TA 239W
Tappvarmvattenregulator
Domestic hot water temperature controllerInstallation instruction
Inställningar på
kretskortet
TP1: Anslutning av testklämma (6 V) till TM2.
INKOPPLING
Anslutningar på inkopplingsenheten
M/G0 24 V AC nolla/extern 16 V DC retur
G1/G 24 V AC fas /extern 16 V DC matning
M Mätnoll
Y Utgång 2 - 10 V/0 - 10 V. Retur ansluts till M/G0
B Givare. Retur ansluts till M
Z1 SPC-ingång. Retur ansluts till M/G0
24V AC
TA 239W
B M G0
1
EGWS
0V
Exempel, 16 V DC-matning
Observera: Används 24 V AC-matning av TA 239W måste
ställdonet vara av halvvågslikriktad typ t.ex. EM5, annars ska
regulator och ställdon ha separata transformatorer.
Ledningslängder
Max. 100 m 1,5 mm
Max. 200 m 0,5 mm
TEKNISKA DATA
Artikelnummer: TA 239W
kassett och inkopplingsenhet ..................... 239-1010-800
med transformator TR, monterade i låda .... 239-1010-0TR
Omgivningstemperatur:
Drift ................................................................... 0 till +50 °C
Lagring ......................................................... -40 till +50 °C
Luftfuktighet ..................................................... max. 90% RH
Spänning ...................................................... 16 V DC ±0,4 V
Strömförbrukning ................................................ max. 25 mA
Utgång Y:
Spänning ................... 2 - 10 V alt. 0 - 10 V, direktverkande
Belastning ...................... max. 2 mA; max. 10 ingångar för
Ingång Z1:
Tillåten spänning ......................................... max. 16 V DC
Ström ............................................................... max. 0,1 mA
Installationsanvisning
PS
P2
HL
TP1
ST
BV
OR
24V AC
G1
Y
2
X1 G1 G
EM
X2 G2 G0
0V
2 ledning för spänningsmatning.
2 för övriga ledningar.
24 V AC ±20%, 50 - 60 Hz
styrspänning, kortslutningssäker
0FL-3485-001
DZ
SPC
Pb
SC
Ti
G
Y
TA 239W
B M G0
1 2
X1 G
EGWS EM
X2 G2 G0
Exempel, 24 V AC-matning
Svenska 1 (4)
