Engine heater system

Advertisement

I
II
III
IV
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera att
samtliga ingående detaljer enligt punkt I finns. Översiktsbilder, ej detaljåter-
givna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Demontera tätningsbrickan som täcker det hål som utvisas på bild. Detta kan
utföras genom att man med en dorn el. dyl. slår på brickans kant. Brickan
vrider sig då och kan borttagas med en polygriptång (bild II).
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att O-ringen
tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några droppar
olja på O-ringen. Detta underlättar sammankopplingen. Det är mycket viktigt
att kopplingen utföres på detta sätt.
4. Anbringa några droppar motorolja på O-ringen och stick in värmaren i hålet.
Se till att inte O-ringen skadas. Om det är nödvändigt måste hålets ytterkant
gradas så att inte O-ringen skjuvas sönder. Drag därefter till centrummuttern
bild III. (OBS! Åtdragningsmoment 3,5 Nm).
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör motorn
och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom motstånds-
elementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring. Skadad
sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
Observera
Motorvärmarystemet skall vara fackmannamässigt installerat.
Vid osäkerhet angående installationen, kontakta er Calix återförsäljare.
Den senaste versionen av denna manual finns att hämta på vår hemsida.
För våra produkter lämnar vi garanti som omfattar fabrikations- och mate-
rialfel. Se vår hemsida för mer information, www.calix.se.
F.
Varning
Avbrott kan ske i värmeelementet om
värmaren ansluts till intermittent (pulserande) spänning
kylvätskan är smutsig
kylvätskan finns i otillräcklig mängd
det finns luft i systemet
det finns issörja i kylsystemet
kylarcement användes.
Garantin är ej i kraft i dessa fall.
ENGLISH

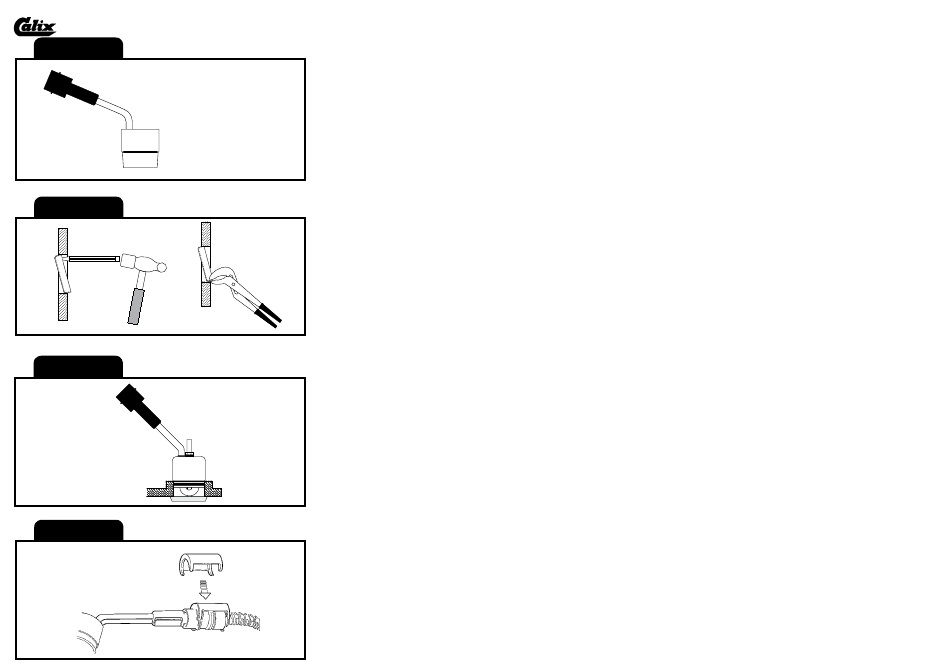

A. Read the assembly instructions carefully. Check that all parts and fittings
illustrated under "I" are included. Survey view only, without detailed repro-
duction.
B. Installation of the heater
1. Drain the coolant.
2. Remove the frost plug which covers the hole as shown in the figure. This can
be done by knocking the edge of the plug with a drift or similar. The plug
then turns and can be removed with polygrip pliers, figure II.
3. Pull the cable with socket for the engine heater into the engine compartment.
Press the plug-in connection between the engine heater and cable fully together
so that the O-ring seals properly and there is no gap. Apply a few drops of oil
on the O-ring. The connection can then be made easier. It is very important
that connection is made this way.
4. Apply a few drops of engine oil on the O-ring and insert the heater in the
hole. Take care not to damage the O-ring. If necessary burr must be removed
from the outer edge of the hole so that the O-ring is not torn. Then tighten
the centrenut, figure III. (Note! Tighten torque 3,5 Nm).
5. Fil up with coolant and vent the cooling system, see the instruction book. Run
the engine and check that there is no leakage.
C. Fitting of lead-in
1. See separate mountinginstruction.
D. Test-running
1. Check that the cooling system is full of coolant.
2. Make sure that all air has been removed from the cooling system as the heater
element will immidiately burn out if surrounded by air.
3. Check that all seals are tight even with the engine warm.
4. Check the heater by connecting it to an earthed point. A low sizzling noise
will be heard when the water on the surface of the heater element boils.
E. Important
1. Always use anti-freeze in the cooling system.
2. The engine heater must only be connected to an earthed point. There must
always be a continuous internal earth connection running from the engine
heater casing through the body and right up to the earthed point.
3. Use only Calix MS kabel for connection to the mains network.
4. Inspect the cable periodically for damage or ageing. A damaged cable must
be replaced without delay.
5. No parts of the installation must be allowed to come into contact with moving
or hot parts of the engine. The distance to all parts of the exhaust system must
be at least 50 mm (2"). (Also applicable for the turbo unit if any.) Otherwise
Calix Heat Shield must be used.
Note
The engine heater system must be professionally installed.
In the case of uncertainty regarding the installation, contact your Calix dealer.
The latest version of this manual is available for download on our website.
Our products come with a warranty covering manufacturing and material
defects. For further information, please visit our website at www.calix.se.
F.
Warning
The heater element can be burnt out if:
the heater is connected to intermittent (pulsating) voltage
the coolant is dirty
there is insufficient coolant
there is air in the system
M5T 220
