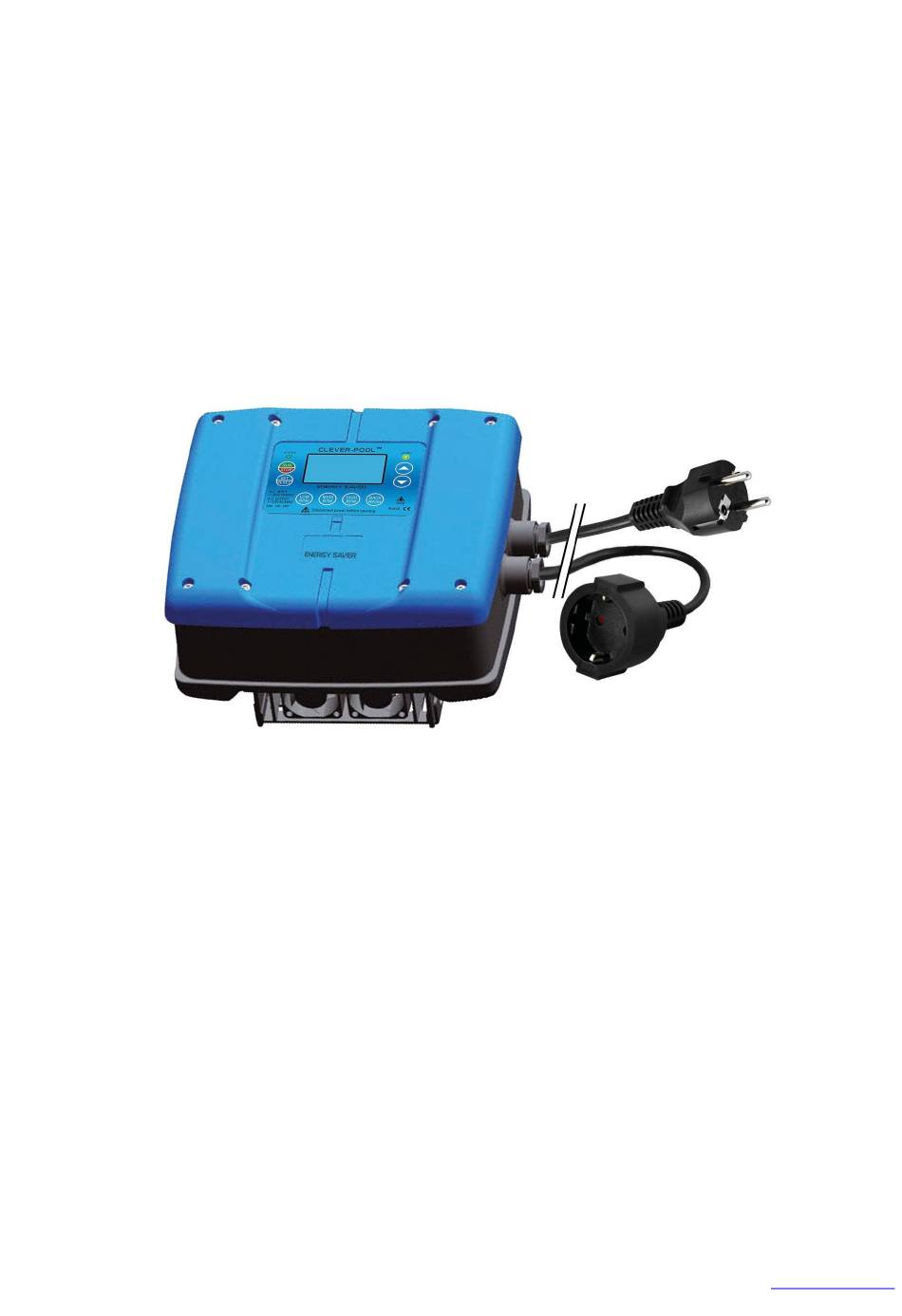

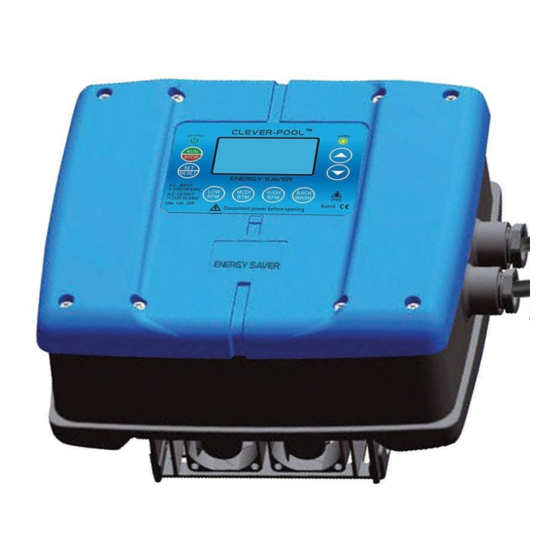

CLEVER-POOL ENERGY SAVER
EN
Please leave this instruction booklet with the owner as it contains important maintenance and safety
information. Read this manual carefully before commencing installation.
DE
Bewahren Sie diese Anleitung beim Gerät auf; sie enthält wichtige Wartungs- und Sicherheitsinformationen.
Lesen Sie die Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen.
FR
Conservez ce manuel à proximité de l'appareil, il comporte des informations d'entretien et de sécurité
importantes. Lisez attentivement ce manuel avant de commencer l'installation.
NL
Bewaar deze handleiding bij het apparaat, het bevat belangrijke onderhouds- en veiligheidsinformatie.
Lees deze handleiding aandachtig voordat u aan de installatie begint.
Installation, Operation & Maintenance Instructions
Installations-, Bedienungs- und Wartungsanleitung
Instructions d'installation, de commande et d'entretien
Installatie-, bedienings- en onderhoudsinstructies
ACCORING TO: EN61800-5-1: 2007
Produced for
www.harmopool.eu
