Dipol Signal IRB-600U Owner's Manual

Remote control bender
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
REMOTE CONTROL
BENDER
MODEL : Signal IRB-600U
OWNERS MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Signal IRB-600U and is the answer not in the manual?

Questions and answers

Summary of Contents for Dipol Signal IRB-600U

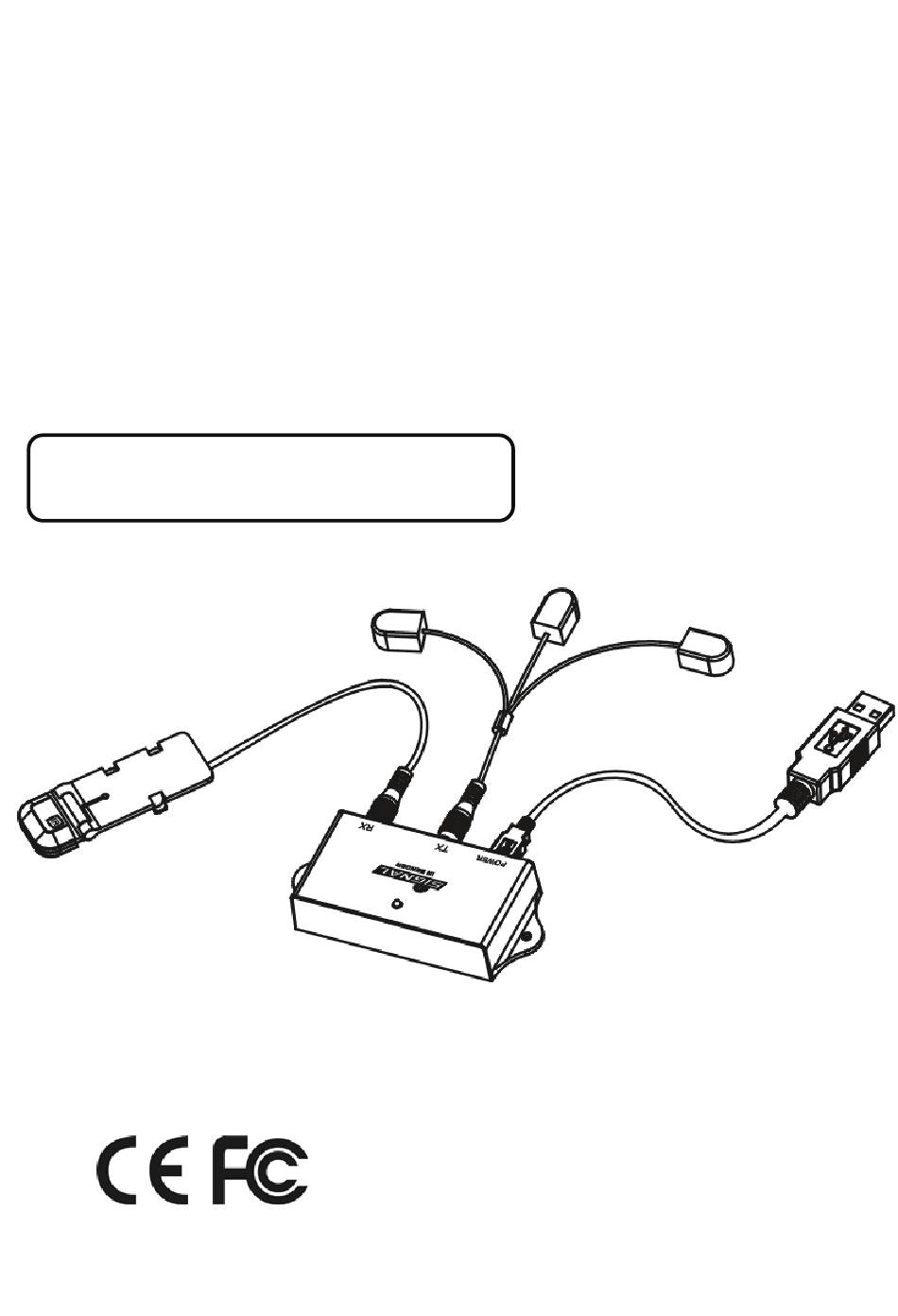

  • Page 1 REMOTE CONTROL BENDER MODEL : Signal IRB-600U OWNERS MANUAL...

  • Page 2: Location Of Controls

    Location of Controls Main Unit Rear 3LED IR Receiving Probe Accessories 2 screws Infrared Extender x 3 Infrared USB Cable 1.0,1.5,2.0m in length Receiver...

  • Page 3: Important Safety Precautions

    Important Safety Precautions The USB cable equipped is only for Signal IRB-600U, you can not use it for any other product! ‧To prevent fire or shock hazard, do not submerge or expose this products to water ‧To avoid electric shock, do not open this units. The Bender contains no user serviceable parts.
  • Page 4 Applications The Remote operation of electronics products that utilize IR (Infrared) remote control technology such as: Satellite Receivers ‧ Televisions ‧ VCR's (Video Cassette Recorders) ‧ CD's (Compact Disc) ‧ DVD's (Digital Video Disc) ‧ Cable Converter Boxes ‧ Audio / Hi-Fi Stereo Systems ‧...
  • Page 5 USB port on your TV, you can use AC/DC adaptor with USB port on it. Signal IRB-600U is designed for any TV with USB port, and the IR receiving probe is designed to fit any type of TV set and it can be folded to 90 degree.
  • Page 6 Application 1 For Slim Type TV Set Before your installation, Please take the IR receiving probe out, the original design is flat. If you are changing the installation, you can rearrange the cable like following steps. Step 1: loosing the cable Step 2: Routing the cable as followed (make sure that the receiving probe is fixed and stable) There are many LED TVs in the market, you need to hook the IR...
  • Page 7 Application 2 for PDP or CCFL LCD TV or Thicker TV FOR PDP/CCFL LCD TV or Thicker TV, The receiving probe is perpendicular to base, please follow the steps Step 1: loosing the cable Step 2: take the probe upright Step 3: fixed the cable In this application, when your TV set is thicker model, you can try this application, bending the IR Receiving probe like the diagram...
  • Page 8 Installation—IR LED emitter Picture 1 Working with extender probe And Main Unit USB Port IR Receiving Probe Make sure the IR LED transmitter probe is sticked toward IR sensor receiving window with proper position (about within 0.5M and working angles +/- 15°).
  • Page 9 Powering the Signal IRB-600U When you finished emitter and receiver installation, please take the USB Amicro cable, connect the USB A type to the USB port of your TV set or STB, the micro type connector to Signal IRB-600U...
  • Page 10 Notice for IR remote controller application Distance Not less than 0.3M and not more than 5 M Working Angle not more than +/- 15°...

  • Page 11: Care And Maintenance

    Care and Maintenance Keep the Bender dry. If it gets wet, wipe it dry immediately. ‧ Use and store the Bender only in normal temperature ‧ environments. Extreme temperature can shorten the life of electronic devices Handle the Bender gently and carefully. Dropping it can ‧...
  • Page 12 Producer: DIPOL Golaszewski, Gwizdala, Wasniowski SJ 31-587, Krakow, Polska...

  • Page 13: Instrukcja Użytkownika

    PRZEDŁUŻACZ PODCZERWIENI SIGNAL MODEL :Signal IRB-600U INSTRUKCJA UŻYTKOWNIKA...

  • Page 14: Widok Od Dołu

    Lokalizacja wtyków i złącz Urządzenie główne WIDOK OD GÓRY WIDOK OD DOŁU 3xLED Odbiornik IR nadajnik Akcesoria Przewód Odbiornik Przedłużacz nadajnika IR x 3 2 śrubki długość 1.0,1.5,2.0m...

  • Page 15: Instrukcje Bezpieczeństwa

    Instrukcje bezpieczeństwa Dołączony do zestawy przewód USB, dedykowany jest wyłącznie do współpracy z przedłużaczem Signal IRB-600U i nie może być wykorzystywany z żadnym innym urządzeniem. ‧ Nie narażaj urządzenia na bezpośrednie działanie wody lub wilgoci. ‧ Nie otwieraj obudowy urządzenia. Wszelkie samodzielne próby naprawy grożą...
  • Page 16 z telewizora lub odbiornika STB wyposażonego w ten port. Pozwala to realizację prostszego okablowania oraz oszczędność gniazda w listwie elektrycznej. Aplikacje Zdalne sterowanie urządzeniami kontrolowanymi za pomocą pilotów IR, takimi jak: Odbiorniki satelitarne ‧ Telewizory ‧ Magnetowidy ‧ Odtwarzacze CD ‧...
  • Page 17 żadne inne urządzenie nie jest wyposażone złącze możliwe jest skorzystanie z dodatkowych adapterów sieciowych. Signal IRB-600U zaprojektowany został do współpracy z każdym TV wyposażonym w port USB. Odbiornik podczerwieni zaprojektowany został z myślą o współpracy z każdym typem nowoczesnego telewizora (Plazma, LCD, LED).
  • Page 18 Aplikacja 1 Odbiorniki LED Wyjmij odbiornik podczerwieni. Domyślnie odbiornik może być zamontowany na płaskich odbiornikach TV. Możliwa jest zmiana ułożenia okablowania tak, jak na rysunku. Krok 1: poluzowanie przewodu Krok 2: prowadzenie kabla jak na rysunku (upewnij się że odbiornik zamontowany został...
  • Page 19 Aplikacja 2 Odbiorniki Plasma/LCD Krok 1: poluzuj przewód Krok 2: ustaw diodę podczerwieni jak na rysunku Krok 3: ułóż przewód Konieczne jest zgięcie odbiornika jak na rysunku powyżej, a następnie taki montaż, aby widoczne było okno odbiorcze IR z przodu odbiornika (rysunek).
  • Page 20 Instalacja — nadajnik IR Port USB Nadajnik IR Upewnij się, że nadajnik IR jest umieszczony odpowiednio względem odbiornika IR urządzenia (około 0.5m oraz kąt +/- 15°).
  • Page 21 Zasilanie Signal IRB-600U Po zakończeniu insalacji odbiornika i nadajników podczerwieni, połącz port USB w telewizorze lub innym urządzeniu z portem micro USB. Wykorzystaj dołączony do zestawu przewód USB A - micro USB. 1 - zasilanie z portu USB telewizora 2 – zasilanie z portu USB tunera SAT/DVB-T...
  • Page 22 Wskazówka dotycząca sterowania urządzeniami Odległość nie mniejsza niż 0.3m i nie większa niż 5m. Optymalny kąt działania nie większy niż +/- 15°...

  • Page 23: Instrukcje Użytkowania

    Instrukcje użytkowania Utrzymuj urządzenie w stanie suchym. ‧ Urządzenie dedykowane jest do pracy w zakresie ‧ temperatur pokojowych. Stosowanie w temperaturach ekstremalnych może skrócić żywotność urządzenia. Z urządzeniem należy obchodzić się w sposób delikatny. ‧ Upadek z wysokości może uszkodzić wewnętrzny układ scalony.
  • Page 24 Producer: DIPOL Golaszewski, Gwizdala, Wasniowski SJ 31-587, Krakow, Polska...
