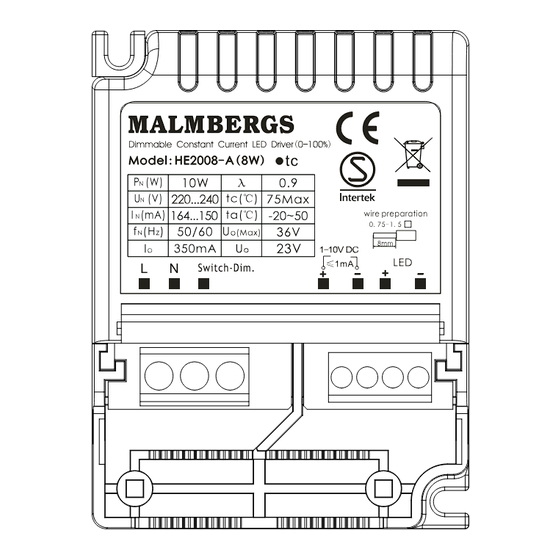

Dimbart drivdon LED, 8W

Modell: HE2008-A

TrycksTrömBryTarE för LjusrEgLEring

• På/av: kort tryck på strömbrytaren.

• steglös dimning: Tryck och håll in strömbrytaren.

• för finjustering av ljusnivå: vid varannan lång tryckning går ljusnivån i motsatt riktning.

• minnesfunktion: Ljuset återgår till föregående dimningsnivå när den stängs av och på igen, även vid strömavbrott.

synkronisEring

Tack vare mcu-programmet så finns det ingen begränsning av antalet drivdon när de är anslutna till samma

strömbrytare. Detta innebär att det inte behövs någon ytterligare synkroniseringskabel i större installationer, där

många drivdon kontrolleras av samma strömbrytare.

för att synkroniseringen skall fungera riktigt när flera drivdon är kopplade till samma tryckströmställare skall, efter att

drivdonen har inkopplats, följande operation utföras:

• Håll tryckströmställaren i tillslaget läge i mer än en sekund följt av ett kort tillslag.

• Därefter skall drivdonen vara frånslagna, vilket skall följas av ett långt tillslag med tryckströmställaren. systemet skall

nu vara nollställt.

Bruksanvisning

62.5

Switch-Dim

LED +

1-10V -

LED -

1-10V +

99 741 08

(mm)

BC/AF-JZ/JA-120620

Need help?

Do you have a question about the HE2008-A and is the answer not in the manual?

Questions and answers

Summary of Contents for Malmbergs HE2008-A

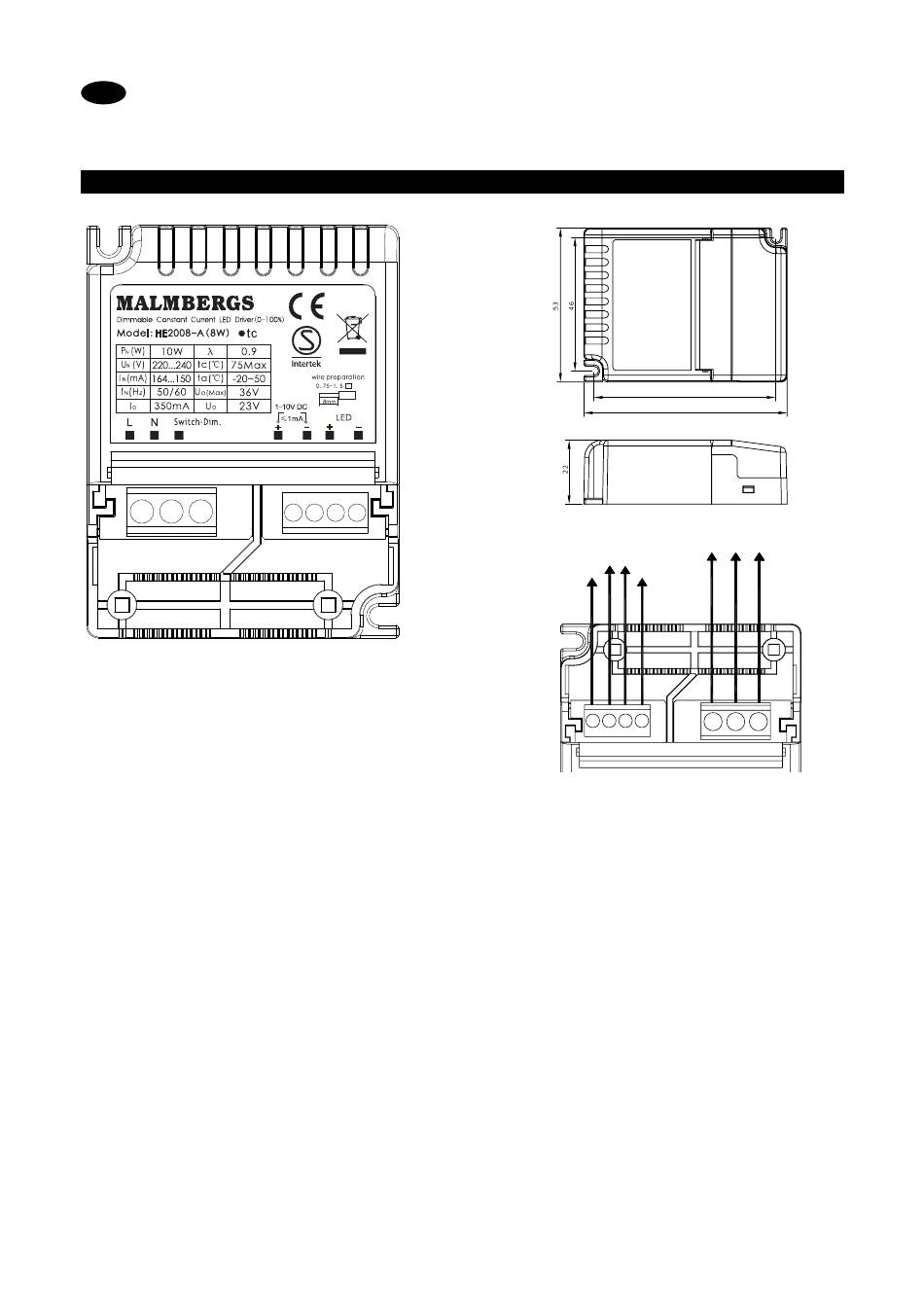

Page 1 Bruksanvisning Dimbart drivdon LED, 8W Modell: HE2008-A 99 741 08 62.5 (mm) Switch-Dim LED + 1-10V - LED - 1-10V + TrycksTrömBryTarE för LjusrEgLEring • På/av: kort tryck på strömbrytaren. • steglös dimning: Tryck och håll in strömbrytaren. • för finjustering av ljusnivå: vid varannan lång tryckning går ljusnivån i motsatt riktning.
