JVS KW-M560BT Quick Start Manual

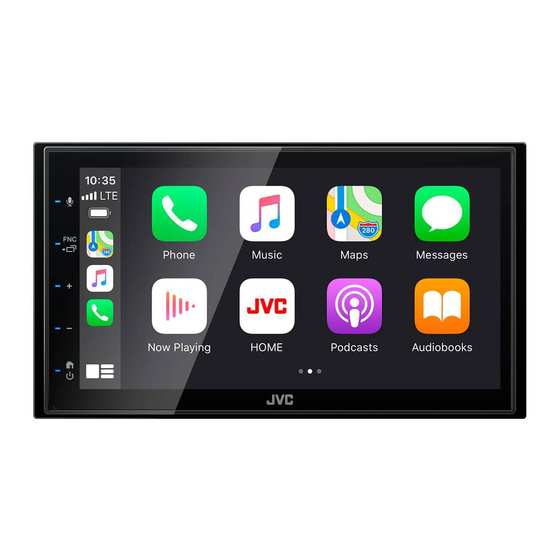

Monitor with digital media receiver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
• Updated information (the latest Instruction Manual, system updates, new
functions, etc.) is available from
• Des informations actualisées (le dernier mode d'emploi, les mises à jour du
système, les nouvelles fonctions, etc.) sont disponibles sur
• Encontrará la información actualizada (el manual de instrucciones más
reciente, actualizaciones del sistema, nuevas funciones, etc.) en
<https://www.jvc.net/cs/car/>
Model name indication position
See Removing the trim plate (P.25)
Position d'indication du nom du modèle
Reportez-vous à la section Retrait de la
plaque de garniture (p.51)
Trim plate
Plaque de garniture
Marco
© 2020 JVCKENWOOD Corporation
KW-M560BT
KW-M56BT
MONITOR WITH RECEIVER
Quick Start Guide
MONITEUR AVEC RÉCEPTEUR
Guide de démarrage rapide
MONITOR CON RECEPTOR
Guía de inicio rápido
Posición de la indicación del nombre del
modelo
Consulte Desmontaje de la placa
embellecedora (P.77)
B5H-0357-10 (K)
