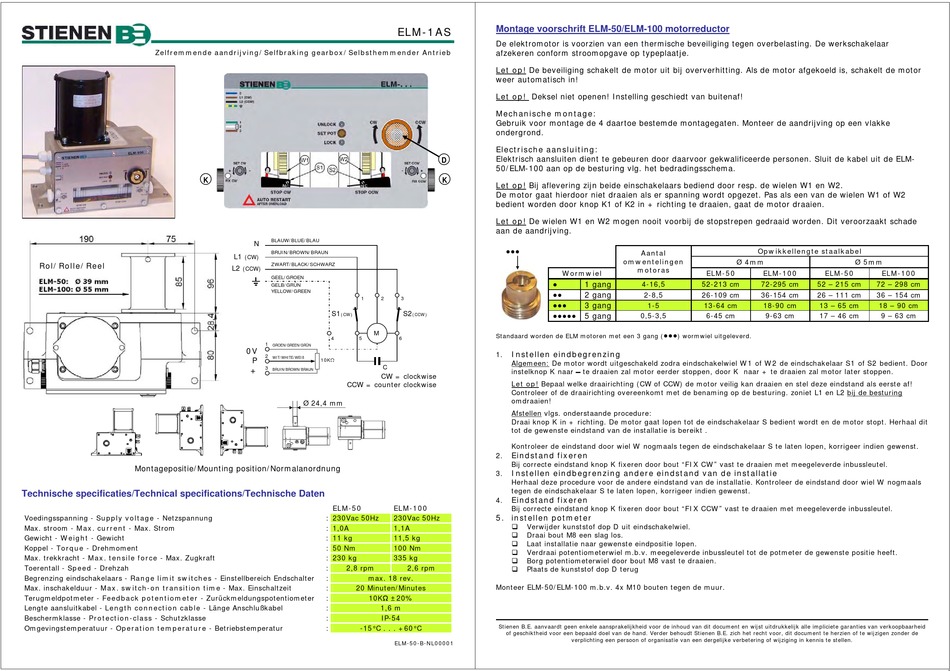

Stienen B.E. ELM Series Mounting Instructions

Zelfremmende aandrijving/Selfbraking gearbox/Selbsthemmender Antrieb
Rol/Rolle/Reel
Montagepositie/Mounting position/Normalanordnung
Technische specificaties/Technical specifications/Technische Daten
Voedingsspanning - Supply voltage - Netzspannung
Max. stroom - Max. current - Max. Strom
Gewicht - Weight - Gewicht
Koppel - Torque - Drehmoment
Max. trekkracht - Max. tensile force - Max. Zugkraft
Toerentall - Speed - Drehzah
Begrenzing eindschakelaars - Range limit switches - Einstellbereich Endschalter
Max. inschakelduur - Max. switch-on transition time - Max. Einschaltzeit
Terugmeldpotmeter - Feedback potentiometer - Zurückmeldungspotentiometer
Lengte aansluitkabel - Length connection cable - Länge Anschlußkabel
Beschermklasse - Protection-class - Schutzklasse
Omgevingstemperatuur - Operation temperature - Betriebstemperatur
K
BLAUW/BLUE/BLAU
N
BRUIN/BROWN/BRAUN
L1
(CW)
ZWART/BLACK/SCHWARZ
L2
(CCW)
GEEL/GROEN
GELB/GRÜN
YELLOW/GREEN
1 2
S1
(CW)
M
4 5
1
GROEN/GREEN/GRÜN
0V
2
P WIT/WHITE/WEIß
10KΩ
C
+ 3
BRUIN/BROWN/BRAUN
CW = clockwise
CCW = counter clockwise
Ø 24,4 mm
ELM-50
: 230Vac 50Hz
: 1,0A
: 11 kg
: 50 Nm
: 230 kg
: 2,8 rpm
: max. 18 rev.
: 20 Minuten/Minutes
: 10KΩ ±20%
: 1,6 m
: IP-54
: -15°C . . . +60°C
ELM-1AS Montage voorschrift ELM-50/ELM-100 motorreductor
De elektromotor is voorzien van een thermische beveiliging tegen overbelasting. De werkschakelaar
afzekeren conform stroomopgave op typeplaatje.
Let op! De beveiliging schakelt de motor uit bij oververhitting. Als de motor afgekoeld is, schakelt de motor
weer automatisch in!
Let op! Deksel niet openen! Instelling geschiedt van buitenaf!
Mechanische montage:
Gebruik voor montage de 4 daartoe bestemde montagegaten. Monteer de aandrijving op een vlakke
ondergrond.
Electrische aansluiting:
Elektrisch aansluiten dient te gebeuren door daarvoor gekwalificeerde personen. Sluit de kabel uit de ELM-
D
50/ELM-100 aan op de besturing vlg. het bedradingsschema.
K
Let op! Bij aflevering zijn beide einschakelaars bediend door resp. de wielen W1 en W2.
De motor gaat hierdoor niet draaien als er spanning wordt opgezet. Pas als een van de wielen W1 of W2
bedient worden door knop K1 of K2 in + richting te draaien, gaat de motor draaien.
Let op! De wielen W1 en W2 mogen nooit voorbij de stopstrepen gedraaid worden. Dit veroorzaakt schade
aan de aandrijving.
●●●
Wormwiel
●
●●
3
●●●
S2
●●●●●
(CCW)
Standaard worden de ELM motoren met een 3 gang (
6
Instellen eindbegrenzing
1.
Algemeen: De motor wordt uitgeschakeld zodra eindschakelwiel W1 of W2 de eindschakelaar S1 of S2 bedient. Door
instelknop K naar  te draaien zal motor eerder stoppen, door K naar + te draaien zal motor later stoppen.
Let op! Bepaal welke draairichting (CW of CCW) de motor veilig kan draaien en stel deze eindstand als eerste af!
Controleer of de draairichting overeenkomt met de benaming op de besturing. zoniet L1 en L2 bij de besturing
omdraaien!
Afstellen vlgs. onderstaande procedure:
Draai knop K in + richting. De motor gaat lopen tot de eindschakelaar S bedient wordt en de motor stopt. Herhaal dit
tot de gewenste eindstand van de installatie is bereikt .
Kontroleer de eindstand door wiel W nogmaals tegen de eindschakelaar S te laten lopen, korrigeer indien gewenst.
Eindstand fixeren
2.
Bij correcte eindstand knop K fixeren door bout "FIX CW" vast te draaien met meegeleverde inbussleutel.
Instellen eindbegrenzing andere eindstand van de installatie
3.
Herhaal deze procedure voor de andere eindstand van de installatie. Kontroleer de eindstand door wiel W nogmaals
tegen de eindschakelaar S te laten lopen, korrigeer indien gewenst.
4. Eindstand fixeren
ELM-100
Bij correcte eindstand knop K fixeren door bout "FIX CCW" vast te draaien met meegeleverde inbussleutel.
230Vac 50Hz 5. instellen potmeter
Verwijder kunststof dop D uit eindschakelwiel.
1,1A
Draai bout M8 een slag los.
11,5 kg
Laat installatie naar gewenste eindpositie lopen.
100 Nm
Verdraai potentiometerwiel m.b.v. meegeleverde inbussleutel tot de potmeter de gewenste positie heeft.
335 kg
Borg potentiometerwiel door bout M8 vast te draaien.
2,6 rpm
Plaats de kunststof dop D terug
Monteer ELM-50/ELM-100 m.b.v. 4x M10 bouten tegen de muur.
Stienen B.E. aanvaardt geen enkele aansprakelijkheid voor de inhoud van dit document en wijst uitdrukkelijk alle impliciete garanties van verkoopbaarheid
of geschiktheid voor een bepaald doel van de hand. Verder behoudt Stienen B.E. zich het recht voor, dit document te herzien of te wijzigen zonder de
verplichting een persoon of organisatie van een dergelijke verbetering of wijziging in kennis te stellen.
ELM-50-B-NL00001
Opwikkellengte staalkabel
Aantal
omwentelingen Ø 4mm
motoras
ELM-50 ELM-100
1 gang
4-16,5 52-213 cm 72-295 cm
2 gang 2-8,5 26-109 cm 36-154 cm
3 gang
1-5 13-64 cm 18-90 cm
5 gang 0,5-3,5 6-45 cm
●●●
) wormwiel uitgeleverd.
Ø 5mm
ELM-50 ELM-100
52 – 215 cm 72 – 298 cm
26 – 111 cm 36 – 154 cm
13 – 65 cm 18 – 90 cm
9-63 cm 17 – 46 cm 9 – 63 cm
