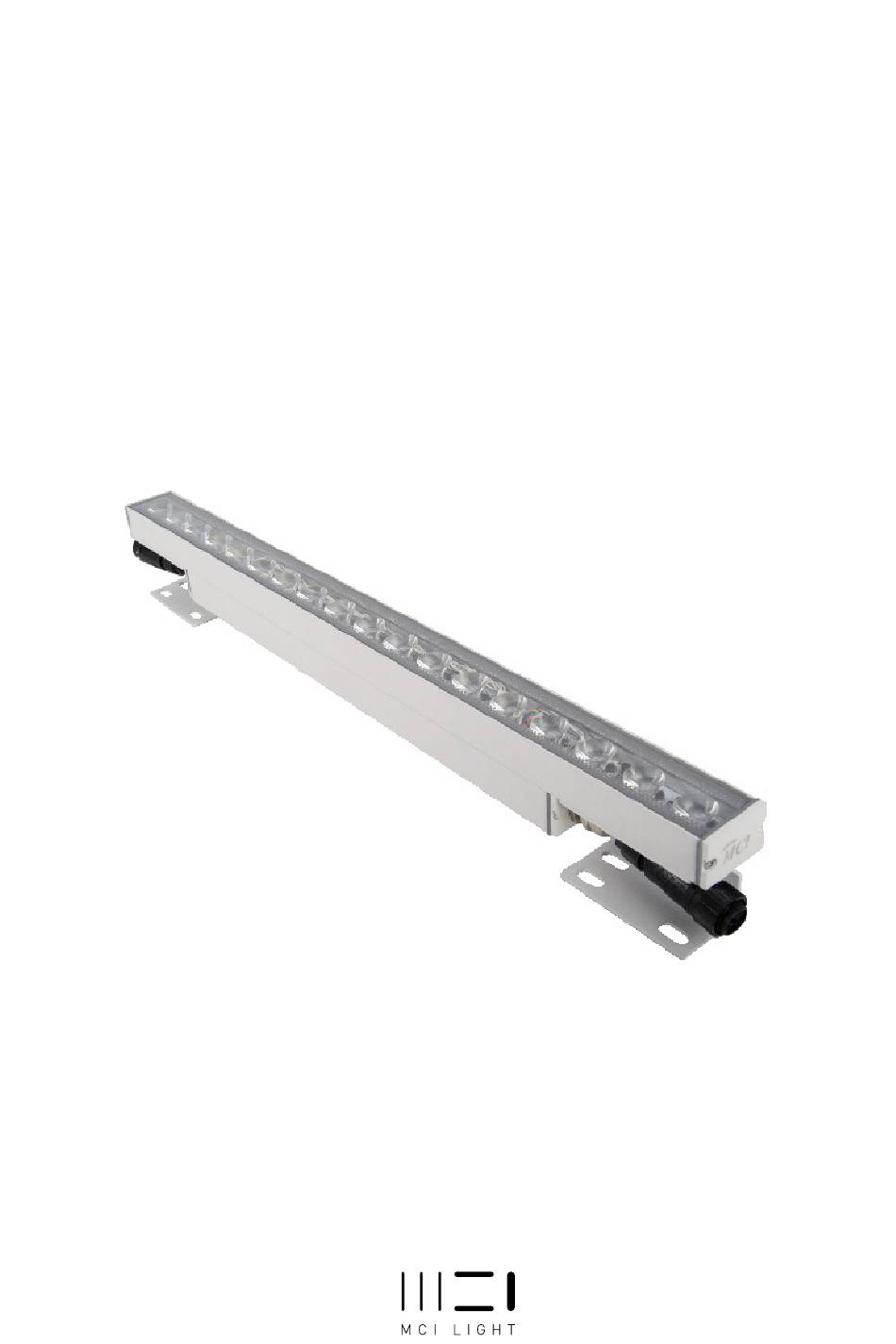

- Page 1 SLIM LINE GRAZER ® Installation Instructions Manual Instalación v.03...
- Page 3 INDEX ÍNDICE REFERENCES / REFERENCIAS TECHNICAL DATA / DATOS TECNICOS MEASURES / MEDIDAS INSTALLATION / INSTALACIÓN CONNECTION / CONEXIONADO INSTALLATION RECESSED / INSTALACIÓN EMPOTRADO SAFETY PRECAUTIONS / PRECAUCIONES...
- Page 4 MODELO 36 LEDs / 1,2 m 24 LEDs / 1,2 m VOLTAGE VOLTAJE 230 V AC * Slim Line Grazer 300 only suitable for end of the line. ® Slim Line Grazer 300 sólo para final de línea. ® OPTIONS...
-
Page 5: Technical Data
SLIM LINE GRAZER® TECHNICAL DATA / DATOS TECNICOS MECHANICAL SPECIFICATIONS ESPECIFICACIONES MECÁNICAS Version Versión 300 mm. 600 mm. 900 mm. 1200 mm. Measures Medidas 323 x 57 x 44 mm. 625 x 57 x 44 mm. 933 x 57 x 44 mm. -
Page 6: Installation
Compruebe la recepción de todos los componentes 110° Con rm all components received Confirm all components received Compruebe la recepción de todos los componentes Accessories bag Bolsa accesorios Slim Line Grazer x1 Tornillo anclaje hormigón M6x45 Concrete anchor screw M6x45 SLG.IMT-163.v3. - Page 7 SLIM LINE GRAZER® INSTALLATION / INSTALACIÓN Luminaire fixation Fijación luminaria Set up angle and fix the bracket Ajustar angulo deseado y fijar Screw for fixing it Tornillo fijación Allen Key nº2 & nº5 A Llave Allen nº2 y nº5 Connect...
- Page 8 DMX controller. ® ® Maximum 100 m from controller to the amplifier. Maximum 100 m from controller to last Slim Line Grazer ® Maximum 100 m from amplifier to last Slim Line Grazer Follow connection diagram type B for DALI installations.
- Page 9 SLIM LINE GRAZER® CONNECTION / CONEXIONADO 230V AC 64 mm (2,51 in) 3x1.5 mm2+2xAWG22 13,4 mm 1,85 mm (0,07 in) (0,52 in) 28 mm (1,10 in) (Marrón Brown) 1,5 mm (Azul Blue) 1,5 mm 230V AC (Amarillo-Verde Ground) 1,5mm DMX+/DALI...
- Page 10 SLIM LINE GRAZER® INSTALLATION RECESSED / INSTALACIÓN EMPOTRADO REFERENCES REFERENCIAS 7521074/C12 Recessed box 1200 mm Cajetín de empotrar 1200 mm 7521073/C12 Recessed box 900 mm Cajetín de empotrar 900 mm 7521072/C12 Recessed box 600 mm Cajetín de empotrar 600 mm...
- Page 11 SLIM LINE GRAZER® INSTALLATION RECESSED / INSTALACIÓN EMPOTRADO Instalación cajetín empotrar Recessed box installation Kit unión Fixation kit Hormigonado Concrete Retirar tapa después de hormigonar Remove cover after pouring the concrete Útil extracción Extraction tool Extracción en linea Centric extraction...
- Page 12 SLIM LINE GRAZER® INSTALLATION RECESSED / INSTALACIÓN EMPOTRADO LEER ANTES DE INSTALAR EL PRODUCTO! READ BEFORE INSTALLING THE PRODUCT! Instalación cajetín empotrar Recessed box installation Nunca utilizar el producto como junta de dilatación del hormigón. Never use the product as concrete expansion joint.
- Page 13 SLIM LINE GRAZER® INSTALLATION RECESSED / INSTALACIÓN EMPOTRADO Detalle hormigonado Concrete detail DRENAJE MÍNIMO MINIMUM DRAINAGE HORMIGONAR 5mm POR ENCIMA DEL CAJETÍN FILL UP WITH CONCRETE UP TO 5mm OVER THE BOX LEVEL Posición luminaria Luminaire position Colocación luminaria Luminaire place...
-
Page 14: Safety Precautions
SLIM LINE GRAZER® SAFETY PRECAUTIONS / PRECAUCIONES Use as directed This product serves exclusively lighting purposes and may: • Expose to strong mechanical loads or strong contamination. • Only be installed and operated after a condition inspection if the product is dirty or has been moistened through storage. - Page 15 SLIM LINE GRAZER® SAFETY PRECAUTIONS / PRECAUCIONES Empleo según normativas Este producto sirve únicamente para iluminación y no debe: • Exponerse a exigencias mecánicas excesivas o fuertes suciedades. • Después de un almacenamiento húmedo o contaminante, no utilizar sin previa verificación/inspección del producto ya que puede derivar en problemas de funcionamiento del producto.
- Page 16 SLIM LINE GRAZER ® IMT-163 v.03 C/ dels Oficis, n° 25 Pol. Ind. el Regàs 08850 · Gavà Barcelona · SPAIN (+34) 93 630 28 00 (+34) 93 630 29 66 M. info@mcilight.com mcilight.com...
