Bircher UniScan Y cable Manual

UniScan Y-Kabel
Beachten Sie die UniScan-Betriebsanleitung!
Montage
1

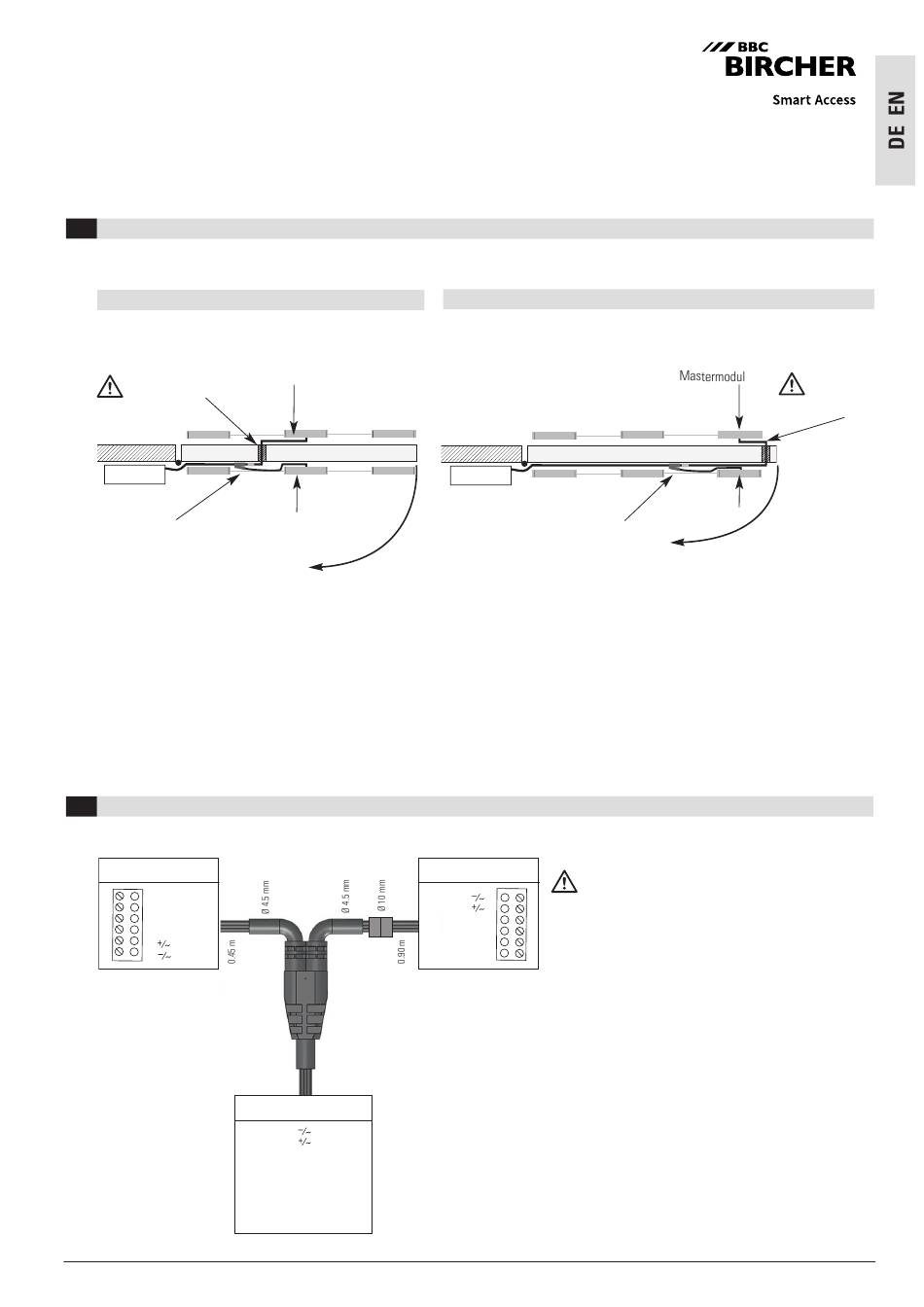

Die Positionierung des Y-Kabels sowie der Kabeldurchführung ist entsprechend der Gegebenheiten zu wählen (siehe folgende Skizzen).
Kabeldurchführung in Tür-Mitte
Platzierung
Kabel-
durchführung
Steuerung
Y-Kabel
1. Nach der beidseitigen Positionierung der UniScans, Kabeldurchführung (Loch Ø 10 mm) für das
Verbindungskabel bohren. Kabeldurchführung in der Nähe des Mastermoduls platzieren (gem. Skizze oben).
Achtung: Länge Verbindungskabel beachten! Beachten Sie die länderspezifischen Brand-
und Rauchschutzbestimmungen! Der 6-polige Stecker passt durch eine 10 mm Bohrung. Dadurch ergibt sich
eine reine Stecklösung, keine Demontage erforderlich. Bei kleineren Lochdurchmessern zunächst
Steckschraubklemme demontieren, Kabel (Ø 4.5 mm) durchziehen, Steckschraubklemme erneut montieren.
Achtung: Klemmenbelegung bei der Remontage beachten!
2. Y-Kabel und Kabelstück zusammenstecken.
3. Verbindungskabel (Ø 5.5 mm) an Türsteuerung anschliessen.
4. Nach der Montage und Verkabelung der Sensoren müssen die Initialisierung am Mastermodul auf der
Bandseite und Bandgegenseite erfolgen (5 sec «grüne» Taste drücken).
Anschluss
2
Seite A:
typ. Bandseite
US beam
Test gelb
6
5 NO rosa
4 NC grün
3
COM grau
2 braun
1
weiss
BBC Bircher Smart Access, BBC Bircher AG, Wiesengasse 20, CH-8222 Beringen, www.bircher.com
Mastermodul
Seite B:
typ. Bandgegenseite
Türe von oben
Seite A:
typ. Bandseite
Mastermodul
Ø 5.5 mm
3 m
Steuerung
weiss
braun
à
grün COM
Band-
NO
gelb
seite A
rosa NC
grau Test
à
blau COM Band-
gegen-
rot NO
NC seite B
violett
Kabeldurchführung auf der Tür-Seite
Wenn die Bohrung in der Tür-Mitte nicht möglich ist (zum Beispiel bei Glastüren),
wird empfohlen, die Kabeldurchführung auf der Tür-Seite zu wählen.
Seite B:
typ. Bandgegenseite
Türe von oben
Steuerung
Seite A:
typ. Bandseite
Y-Kabel
Seite B:
typ. Bandgegenseite
Bei Wechselspannungsversorgung können die Sensoren
US beam
nicht durch das Flachbandkabel verbunden (kaskadiert)
werden.
weiss 1
braun
2
Bei Verwendung des UniScans als Sicherheitssensor
grau COM 3
muss die Testung richtig angeschlossen werden!
grün NC 4
rosa NO 5
gelb test 6
Die US beams, welche direkt mit dem Y-Kabel verbunden
werden, werden jeweils als Mastermodul bezeichnet. Alle
weiteren US beams werden mit dem Flachbandkabel
verbunden und sind slaves. Pro US beam-Mastermodul
dürfen max. drei weitere US beams angeschlossen werden.
Standard:
NO (normaly open)
angeschlossen,
Relaisausgang auf passive
Schaltung.
Platzierung
Kabel-
durchführung
Mastermodul
Bei Stromausfall fällt Kontakt
ab, damit die Tür in einen
sicheren Zustand geht
(Tür offen).
296574F
10/19
