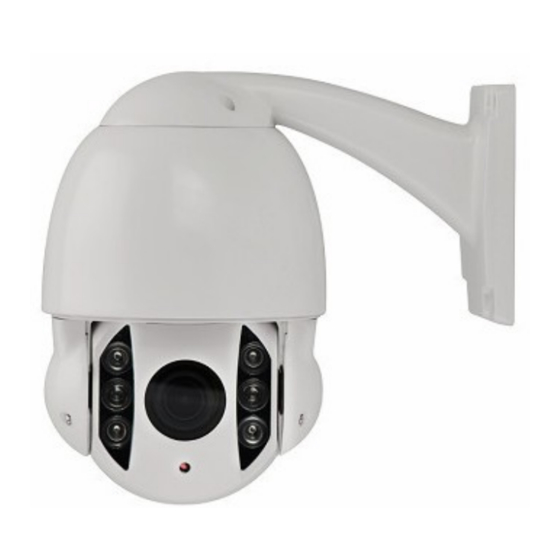

Novus NVAHD-1DN3102SD/IR-1 User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
U s e r 's m a n u a l
NVAHD-1DN3102SD/IR-1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVAHD-1DN3102SD/IR-1 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVAHD-1DN3102SD/IR-1

Summary of Contents for Novus NVAHD-1DN3102SD/IR-1

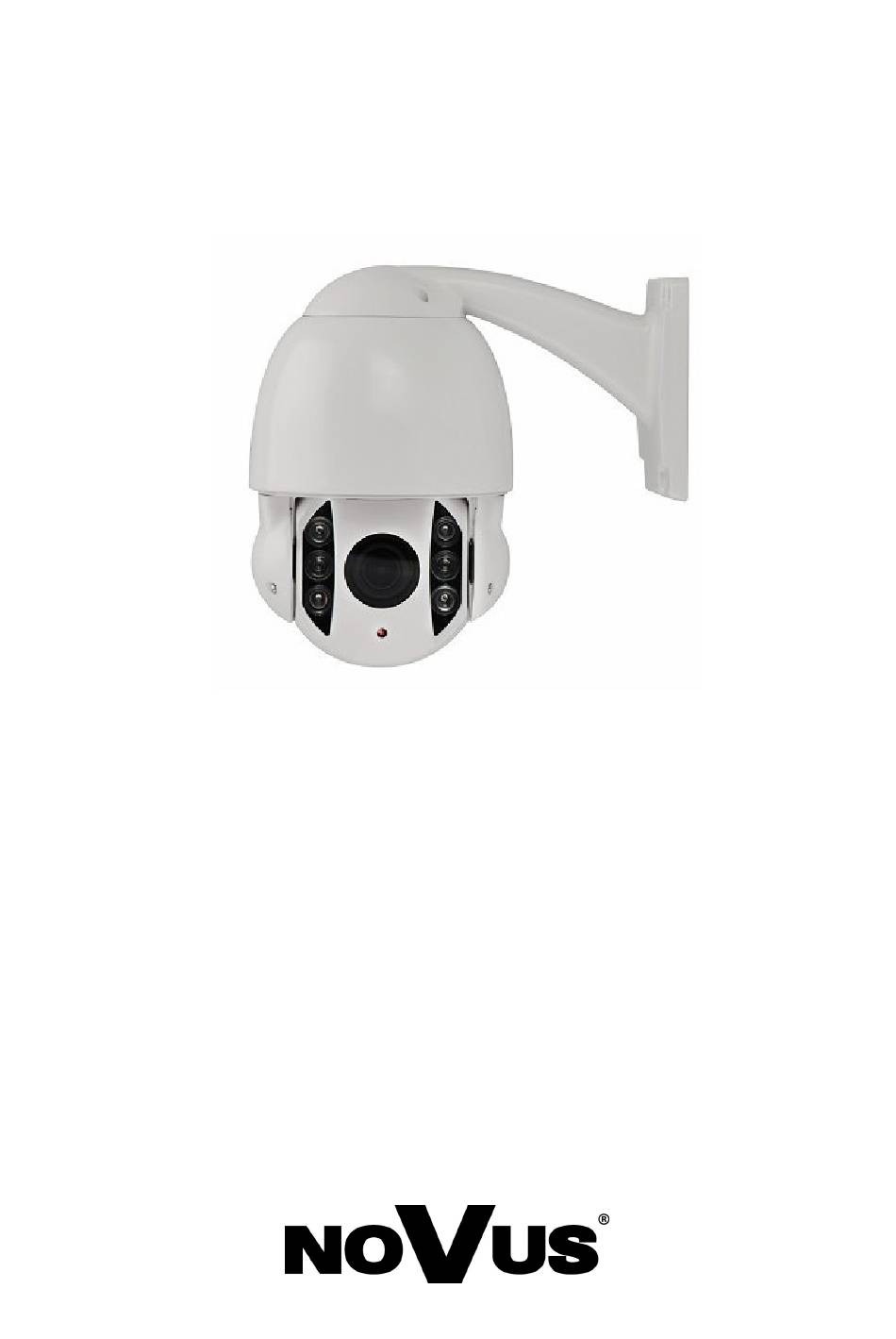

  • Page 1 U s e r ’s m a n u a l NVAHD-1DN3102SD/IR-1...
  • Page 2 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 NOTES AND WARRINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Foreword Information

    17. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Basic Information

    User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 FOREWORD INFORMATION BASIC INFORMATION 1.1. Overall Characteristic The integrated high speed dome camera day/night Mechanical IR filter Video processing resolution: do 1280 x 720 IR Operation capability - built-in IR LED illuminator IR distance 60 m Sensor resolution : 1.0 megapixel...
  • Page 6 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 FOREWORD INFORMATION 1.2 Technical Data Image Pick-up element 1/3” SONY 1.0 Mega Pixe CMOS Number of effective pixels 1280x720 Horizontal resolution 720p 0.1 lx/F=1.2 - color mode 0.01 lx/F=1.2 - B/W mode Min.
  • Page 7 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 FOREWORD INFORMATION 1.3. Wymiary kamery All rights reserved © AAT Holding S.A.
  • Page 8 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 FOREWORD INFORMATION 1.4. Package contents The box contains: Camera PTZ NVAHD-1DN3102SD/IR-1 1 pcs. Wall Bracket 1 pcs. Power Supply AC230V/AC212V –2A 1 pcs. Wall Bracket Rubber 1 pcs. Screws 4 pcs.

  • Page 9: Start-Up And Initial Camera Configuration

    User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. MONTAŻ KAMERY AHD 2.1 Description of parts Put sticker on the wall on selected location. Drill mounting holes and insert dowels Drill (if needed) another hole for video and power cables.
  • Page 10 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION Put cables trough hole in the bracket and then connect bracket with the camera. \CAUTION!!! In order to ensure a good seal, first install the rubber seals in the arm camera as well as run the wires through the hole in the mount.
  • Page 11 START-UP AND INITIAL CAMERA CONFIGURATION 2.2 Baud Speed Settings Use DIP switches to set baud speed in NVAHD-1DN3102SD/IR-1 camera Controlling through port RS485 all devices should be connected parallel. Each end of the bus should be ended with 120 Ohm resistor.
  • Page 12 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Power Supply and connecting wires CAUTION!!! Please check power source before you plug in Camera! Power Range Current DC12V ± 10% Connecting wires Connect RS485 to the keyboard or DVR. In case of use more then one device make parallel connections.

  • Page 13: Basic Functions

    User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION 3. BASIC FUNCTIONS After plug in power supply, camera start self-check mode. After connecting basic keyboard, you can check pan tilt and zoom positions. There is a possibility to program Presets, Patrols and Patterns with external keyboard without using OSD menu.
  • Page 14 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION MENU OSD Menu System Setting Reservation Hig speed Auto-scan Low speed Auto-scan Preset function of specyfic function Genera Function Nr. Presetu Call mode Set mode UWAGI Auto ON/OFF Forced ON...
  • Page 15 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION Call Pattern 4 Pattern4 setting start Pattern Scan (93) Pattern setting end Park Preset 1-8 9-16 Park Patrol 1-8 17-20 Park Pattern 1-4 Park Auto Scan Park Line A-B Park time 0 (off)
  • Page 16 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION CAUTION!!! Pesety 35 - 42 by default call Patrols 1 - 8. PATROL 1 by default got programmed Presets from 1 to 8, SPD 50 TIME 10 3.4 Patrol Setting Start patrol order “set preset 92+ call corresponding preset of patrol number", then...
  • Page 17 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION 4.0. OSD MENU To use OSD menu you need external keyboard or DVR with PTZ function . To open OSD menu we use Call PRESET 95 commend. To move through menu we use joystick or DVR system navigator.
  • Page 18 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION 4.2 System Information System Information menu shows us default information about AHD camera. This menu is default configuration PROTOCOL - information about protocol that camera is currently using via PTZ system, default AUTO BAUD RATE –...
  • Page 19 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION 4.3 System Settings CAMERA - sub-menu that allows you to configure camera . MOVEMENT CONTROL - sub-menu that allows you configure default movement settings PRESET - sub-menu for programming presets...
  • Page 20 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION FOCUS SPEED - settings of focus speed (FAST/SLOW), default FAST DIGITAL ZOOM - digital zoom (ON/OFF), default OFF ZOOM SPEED settings of zoom speed (FAST/SLOW), default FAST EXIT - back to previous menu 4.3.2 Movement Control...
  • Page 21 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 KONFIGURACJA 4.3.3 Preset NUMBER - choose number of preset from 1-220 EDIT - edit preset REMOVE - erase existing preset EXIT - back to previous menu 4.3.4 Patrol NUMBER - choose number of patrol from 1-8 EDIT - sub-menu that allows you configure each preset that you add in current Patrol (1-32), speed (1 –...
  • Page 22 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION NUMBER - choose pattern from 1-4 EDIT - recording pattern by traversing joystick, every move will be saved (included zoom and focus) and will be play ( till 100 moves).
  • Page 23 EXIT - back to previous menu 4.5 Module Menu NVAHD-1DN3102SD/IR-1 Speed dome camera got module menu to which you can enter by PRESET 91 + PRESET 80. Menu got 4 sub-menu. To navigate by available options we use ZOOM+ and ZOOM– buttons. To make any changes we press, FOCUS+ and FOCUS-...
  • Page 24 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION LANG - chose language, default English ADDR - camera address set by DIP switches or via OSD menu. BAUD - Baud rate set by DIP switches, default AUTO (9600) OSD-DISP - display OSD menu, default ON ADDR-DISP - display camera address, default OFF D&N - day &...
  • Page 25 User manual for Speed Dome Camera NVAHD-1DN3102SD/IR-1 ver. 1.0 CONFIGURATION WB - white balance available modes: ATW/AUTO/USER/MANU/OUT/IN/FLUO/CRS/HOLD/ PUSH, default ATW RGAIN - in USER mode allow us to change level of red from 0 to 255 BGAIN - in USER mode allow us to change level of blue from 0 to 255...
  • Page 26 AAT Holding S.A, ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-07-17 MF, MK, MM...
  • Page 27 I n s t r u k c j a o b s ł u g i NVAHD-1DN3102SD/IR-1...
  • Page 28 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 29: Warunki Bezpieczeństwa

    Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 30: Informacje Wstępne

    16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...
  • Page 31 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Zintegrowana kamera szybkoobrotowa dzień/noc Mechaniczny filtr podczerwieni Możliwość pracy w podczerwieni - wbudowany oświetlacz IR LED Rozdzielczość przetwarzania wideo: do 1280 x 720 Zasięg oświetlacza 60 m Rozdzielczość...
  • Page 32 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 INFORMACJE WSTĘPNE 1.2 Dane Techniczne Obraz Przetwornik obrazu matryca CMOS SONY, 1/3” 1.0 Mpx Liczba efektywnych pikseli 1280x720 Rozdzielczość pozioma 720p 0.1 lx/F=1.2 - tryb kolorowy 0.01 lx/F=1.2 - tryb czarno-biały Czułość 0 lx (IR wł.) - tryb czarno-biały Stosunek sygnału do szumu...
  • Page 33 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wszelkie prawa zastrzeżone © AAT Holding S.A...
  • Page 34 Uszczelka 1 szt. Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy skontaktować się z dystrybutorem marki NOVUS. UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać, aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.
  • Page 35 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2. MONTAŻ KAMERY AHD 2.1 Uwagi ogólne Montaż kamery rozpoczynamy od umieszczenia na ścianie naklejki z otworami montażowymi, w uprzednio wybranym przez nas miejscu. Wywierć otwory montażowe, a następnie umieść w nich kołki rozporowe.
  • Page 36 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY Przełóż kable przez otwór w uchwyt kamery a następnie skręć kamerę z ramieniem UWAGA!!! W celu zapewnienia odpowiedniej szczelności, najpierw zamontuj gumowe uszczelki w uchwycie kamery, a także przeprowadź przewody przez otwór w mocowaniu. Dodatkowo zabezpiecz wyjście przewodów odpowiednia masą...
  • Page 37 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.2 Ustawienia prędkości Za pomocą DIP switchy w kamerze NVAHD-1DN3102SD/IR-1 ustawiamy domyślną prędkość transmisji Sterowanie poprzez port RS485 powinno się odbywać poprzez równoległe podłączenie wszystkich urządzeń. Dodatkowy każdy koniec magistrali powinien być podłączony do rezystora 120 Ohm Kamera AHD posiada wbudowany rezystor 120 Ohmowy, który w zależności od położenia DIP...
  • Page 38 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.3. Zasilanie i podłączenie przewodów UWAGA!!! Proszę sprowadzić parametry zasilania przed podłączeniem kamery! Zasilanie Zakres Prąd DC12V ± 10% Podłączanie przewodów sterowania Połącz RS485 z klawiaturą lub rejestratorem DVR. W przypadku podłączenia więcej niż jednego urządzenia łączenia wykonujemy równolegle.

  • Page 39: Podstawowe Funkcje

    Należy zapoznać się z instrukcją obsługi posiadanej klawiatury. 3.1 Ustawianie presetów (SET PRESET) Kamera NVAHD-1DN3102SD/IR-1 posiada możliwość ustawiania presetów za pomocą klawiatury PTZ. Domyślne programowanie presetów (dla Pelco-D i N-Control) Wybierz adres kamery (patrz instrukcja obsługi klawiatury) Korzystając z joysticka i zoomu ustaw obszar obserwacji...
  • Page 40 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA MENU Wywołanie menu OSD Ustawienia Systemowe Zastrzeżenia Funkcja nieaktywna Szybki Auto-scan Wolny Auto-scan Wywoływanie poszczególnych funkcji Funkcja Główna Nr. Presetu Tryb wywołania (CALL) Tryb ustawień (SET) UWAGI Auto ON/OFF Wymuszone zał. Wymuszone wył.
  • Page 41 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA Wywołaj Trasa 4 Trasa4 ustawienia Funkcje Trasy (93) Zakończ ustawienia Tras Parkowanie Preset 1-8 9-16 Parkowanie Patrol 1-8 17-20 Parkowanie Trasy 1-4 Parkowanie Auto Scan Parkowanie Linia A-B Parkowanie czas wywołania 0 (off) Parkowanie czas wywołania 10s...
  • Page 42 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA UWAGA!!! Pesety 35 - 42 domyślnie wywołują patrole 1 - 8. PATROL 1 domyślnie posiada zaprogramowane presety od 1 do 8, SPD 50 TIME 10 3.4 Ustawianie Patroli Ustawianie patroli odbywa się za pomocą SET PRESET 92 + PRESET [N] Dodawanie presetów w patrolu.
  • Page 43 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA 4.0. MENU OSD Do poruszania się po menu głównym należy skorzystać z zewnętrznej klawiatury lub rejestratora obsługującego funkcje PTZ. Aby wywołać menu OSD korzystamy z ustawień PRESET 95. Po menu poruszamy się za pomocą joysticka na klawiaturze lub systemowego nawigatora w rejestratorze bądź...
  • Page 44 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA 4.2 Informacje o Systemie Menu System Information służy do wyświetlania domyślnych informacji na temat kamery AHD. Przedstawione menu jest konfiguracją domyślną PROTOCOL - informacje na temat protokołu służącego do obsługi kamery w systemie PTZ, domyślne ustawienie: AUTO...
  • Page 45 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA 4.3 Ustawienia Systemowe CAMERA - Sub-menu służące do ustawienia kamery. MOVEMENT CONTROL - sub-menu złużace do konfiguracji domyślnych ustawień ruchów kamery PRESET - sub-menu służące ustawianiu presetów PATROL TRACK - sub-menu służące do konfigurowania patroli PATTERN - sub-menu służące konfigurowaniu tras (powtarzanie ruchów operatora)
  • Page 46 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA FOCUS SPEED - ustawienia prędkości wyostrzania (FAST/SLOW), domyślne ustawienia szybko (FAST) DIGITAL ZOOM - zoom cyfrowy - opcja niedostępna ZOOM SPEED - prędkość zoomu (FAST/SLOW), domyślnie ustawienie: szybko (FAST) EXIT - wyjście do poprzedniego menu 4.3.2 Kontrola ruchów...
  • Page 47 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA 4.3.3 Preset NUMBER - wybranie presetu z przedziału 1-220 EDIT - edycja presetu poprzez odpowiednie ustawnie kamery REMOVE - wykasowanie wybranego presetu EXIT - powrót do wcześniejszego menu 4.3.4 Tryb Patrolu NUMBER - wybranie patrolu z przedziału 1-8 EDIT - sub-menu pozwalające na skonfigurowanie poszczególnych presetów w Patrolu (1-32),...
  • Page 48 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA NUMBER - wybranie trasy z przedziału 1-4 EDIT - nagrywanie trasy poprzez wykonywanie ruchów joystickiem, każda funkcja kamery zostanie nagrana i odtworzona zgodnie z zapamiętanymi ustawieniami (do 100 ruchów) RUN - uruchomienie zaprogramowanej trasy REMOVE - usunięcie zaprogramowanej trasy...
  • Page 49 EXIT - wyjcie do poprzedniego menu 4.5 Menu modułu kamerowego Dodatkowo kamera NVAHD-1DN3102SD/IR-1 posiada menu modułu kamerowego które wywołujemy za pomocą komendy PRESET 91 + PRESET 80. Menu składa się z 4 podmenu. W tym menu poruszamy się za pomocą przycisków ZOOM+ i ZOOM–...
  • Page 50 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA LANG - wybór języka domyślnie, angielski (EN) ADDR - adres kamery ustawiony za pomocą DIP switchy, lub ustawiony w menu OSD BAUD - prędkość transmisji danych ustawiona za pomocą DIP switchy, domyślnie w trybie AUTO 9600 OSD-DISP - wyświetlanie menu OSD, domyślnie włączone (ON)
  • Page 51 Instrukcja obsługi kamery szybkoobrotowej NVAHD-1DN3102SD/IR-1 wersja 1.0 KONFIGURACJA WB - balans bieli dostępne tryby: ATW/AUTO/USER/MANU/OUT/IN/FLUO/CRS/HOLD/PUSH domyślnie ustawionym trybem jest ATW RGAIN - w trybie USER użytkownik sam określa poziom czerwieni od 0 do 255 BGAIN - w trybie USER użytkownik sam określa poziom niebieskiego od 0 do 255 DE-FOG - tryb eliminujący wpływ mgły na wyświetlany obraz (0-3), domyślne ustawienie 0...
  • Page 52 AAT Holding S.A, ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-07-17 MF, MK, MM...
