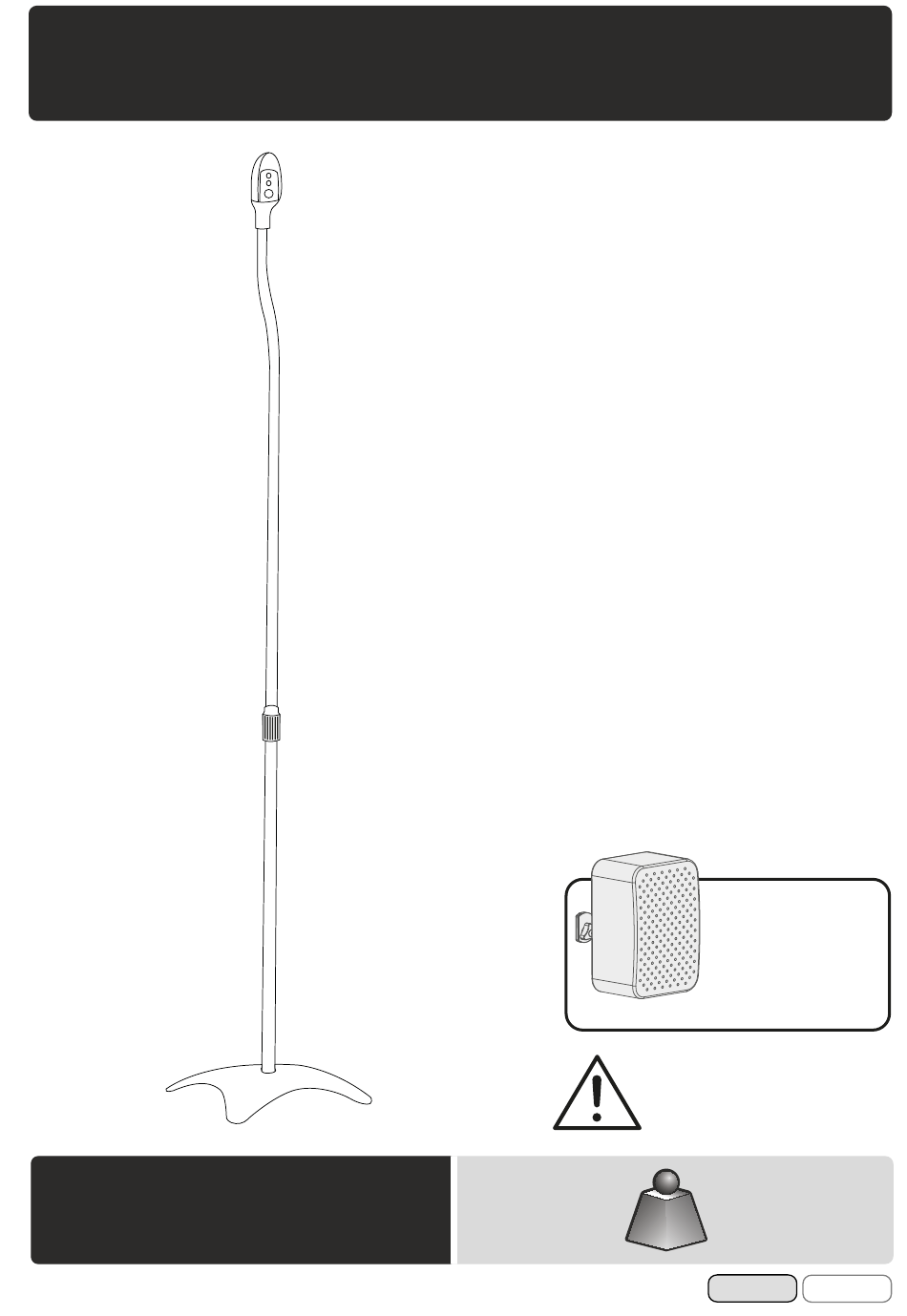

Lautsprecherhalter Stand

BH-08

alle Farben

MONTAGEANLEITUNG

VORSICHT!

Hängen Sie keine großen

Lautsprecher auf den

Halter, denn dadurch ändert

sich der Schwerpunkt und

führt zur Instabilität.

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

4.5kg

(9.9lbs)

MAX

Deutsch

English

v.18.02

Need help?

Do you have a question about the BH-08 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo BH-08

Page 1 Hängen Sie keine großen Lautsprecher auf den Halter, denn dadurch ändert sich der Schwerpunkt und führt zur Instabilität. ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN! BH-08 4.5kg (9.9lbs) alle Farben Deutsch English...
Page 2 Liebe Kundin, lieber Kunde, BH-08 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. B (x2) A (x2) I (x2) H (x2) K (x2) M5x12 (x4) M5x18 (x4) M4x20 (x2)
Page 4 Schritt 1 Ring (V) auf der Stange (B) montieren. Die Stange durch den Sockel (A) durchführen und mit dem Gewichtscheibe (U) verschrauben. Schritt 2 VERRIEGELN Drehen Sie den Verschluss gegen den Uhrzeigersinn, um ihn zu lösen. Stellen Sie die gewün- schte Höhe ein und drehen Sie den Verschluss im Uhrzeigersinn, um die Position zu fixieren.
Page 5 Schritt 3 oder Schritt 4a FÜR LAUTSPRECHER MIT SCHLÜSSELLOCH Sichern Sie die Universalhalterung (H) mit der Schraube (I) an der Stange (B). Das Lautsprecherkabel sollte mit dem Lautsprecher verbunden und durch die Stange geführt werden, wie im Schritt 3a oder 3b gezeigt.
Page 6 Schritt 4b FÜR LAUTSPRECHER MIT GEWINDEBOHRUNG Sichern Sie die Universalhalterung (H) mit der Schraube (I) an der Stange (B). Das Lautsprecherkabel sollte mit dem Lautsprecher verbund- en und durch die Stütze geführt werden, wie im Schritt 3a oder 3b gezeigt. Der Lautsprecher sollte an der Halterung (H) oder befestigt werden.
Page 7 Do not hang Large size speakers on the brackets. Avoid the risk of instability of the center of gravity! CAUTION: DO NOT EXCEED RATED LISTED WEIGHT. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! BH-08 4.5kg (9.9lbs) all colors English Deutsch...
Page 8 Dear customer, BH-08 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
Page 9: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. B (x2) A (x2) I (x2) H (x2) K (x2) M5x12 (x4) M5x18 (x4)
Page 10 Step 1 Screw ring (V) onto pole (B). Insert assembled pole (B) into base (A). and screw into weight plate (U). Step 2 LOCK Loosen the pole lock mechanism anti-clockwise to release. Adjust to the required height and tum twist lock clockwise to lock pole in position. English Deutsch...
Page 11 Step 3 Step 4a FOR LOUDSPEAKERS WITH KEYHOLE TYPE FIXING Secure universal bracket (H) to upright pole using screw (I). The speaker cable should be threaded through pole and bracket as shown in step 3a or 3b. Assemble thumbnut (T) washers (S) and M4 screw (Q) as shown.
Page 12 Step 4b FOR LOUDSPEAKERS WITH THREADED HOLE Secure universal bracket (H) to upright using screw (I). The speaker cable should be Connected to the speaker and threaded through the upright as shown in step 3a or 3b. The speaker should be fixed to bracket (H).
