JOY
54 04 12xx
Handboek Manuel Handbuch Manual
V2.1 Oct 2014
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Armoire avec trois portes
Wardrobe with three doors
Quax
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
First dreams
®
First steps

Advertisement

loading
Need help?

Need help?

Do you have a question about the JOY 54 04 12 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Quax JOY 54 04 12 Series

Summary of Contents for Quax JOY 54 04 12 Series

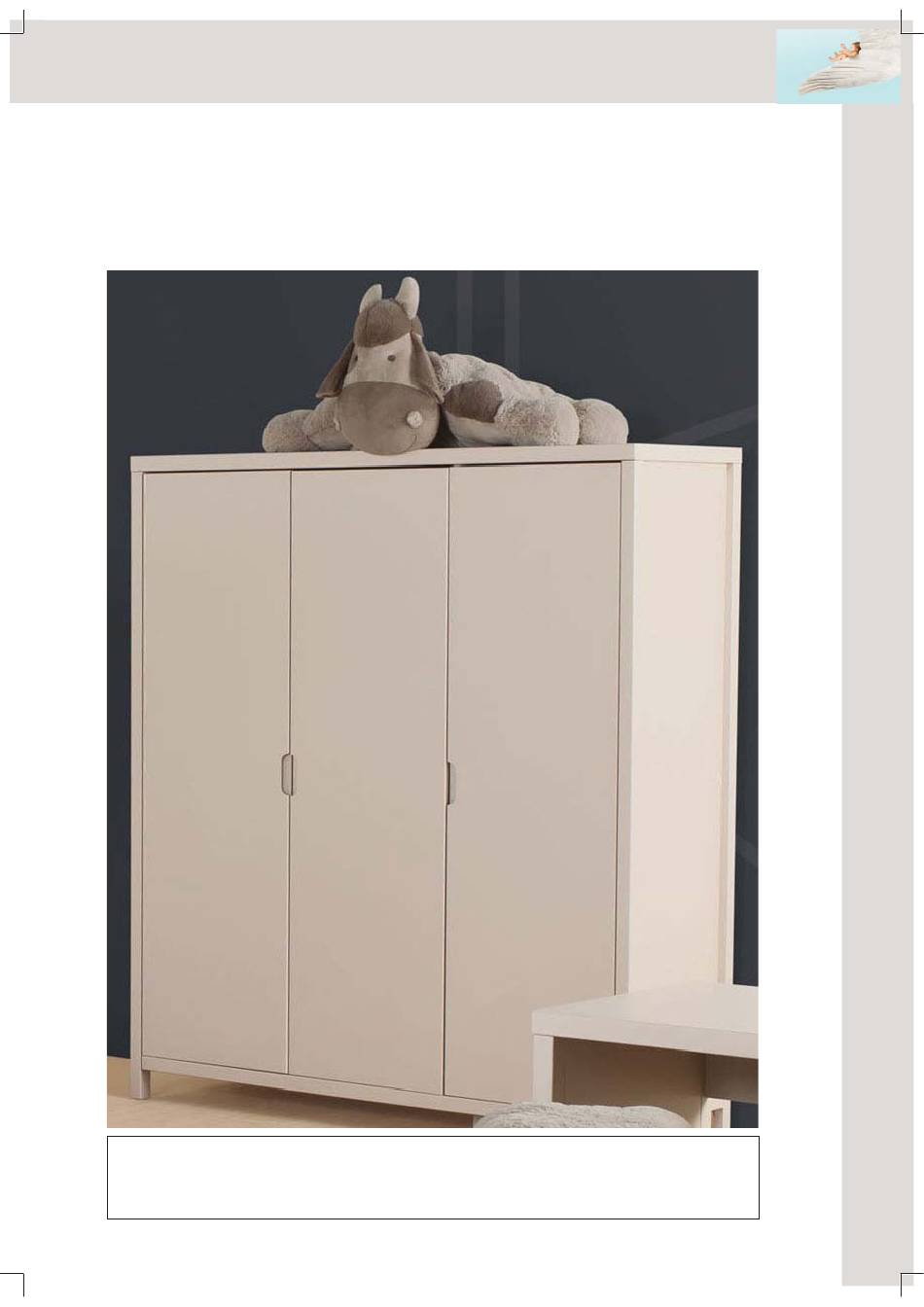

  • Page 1 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Handboek Manuel Handbuch Manual V2.1 Oct 2014 Nederlands : pagina 2 Français : page 12...
  • Page 2 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps NEDERLANDS BELANGRIJK : TE BEWAREN VOOR TOEKOM- STIG GEBRUIK EN ZORGVULDIG TE LEZEN. VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM RISICO OP VERSTIKKING TE VOORKOMEN.

  • Page 3: Garantie

    Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de verpakking van de onderdelen of op deze handleiding. Info en Contact Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium...
  • Page 4 54 04 12xx 01 01 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax First dreams ® First steps 3. Onderdelenlijst Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
  • Page 5 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps 4. Het in elkaar zetten van de kleerkast Stap 1 : Gebruik beide zijden 2L en 2R, vier houten deugels A, negen verbindingsbouten B en zes schar- nierplaatjes RA Duw per eindzijde (2L en 2R) twee houten deugels (A) in de voorziene openingen aan de bovenkant.
  • Page 6 54 04 12xx 01 01 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax Quax First dreams ® ® First steps Stap 3 : Gebruik het topblad 1 en negen verbindingsbouten B Draai negen verbindingsbouten (B) vast in de voorziene boringen aan de onderkant van de top (1).
  • Page 7 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps Stap 5 : Gebruik de bodem 7, de bodemsteun 10, vier houten deugels A, één houtschroef YB, de kroon- lijst 6 van stap 4 en 6 excentrieken C Duw vier deugels (A) in de voorziene gaten op de zijkanten van de bodem (7).
  • Page 8 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Stap 7 : Gebruik de onderdelen van stap 1 - 4 - 5 en 6 en twaalf excentrieken C Duw zes excentrieken (C) in de voorziene boringen onderaan de bodem en de legplank.
  • Page 9 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Stap 9 : Gebruik de gemonteerde struktuur van stap 8, de ruggen 25 en 9, het verbindingsprofi el S, acht montageplaatjes SA en zesenvijftig houtschroeven NI Verbind beide ruggen (9) met het verbindingsprofi...
  • Page 10 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Stap 11 : Gebruik de onderdelen van stap 10, twee kleerroedesteunen F, de kleerroede 30, zestien legboord- dragers Y, de lange mobiele legplank 27, de drie mobiele korte legplanken 28 en vier stootkussens ZB Duw de kleerroedesteunen (F) in de voorziene boringen van de linker eindzijde en de tussenzijde.
  • Page 11 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Stap 12 : Gebruik de onderdelen van stap 11 en de drie deurremmen T Plaats de deuren met hun scharnieren op de scharnierplaatjes en schroef ze vast met de voorziene vijzen.
  • Page 12 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps FRANCAIS IMPORTANT - A CONSERVER POUR DE FUTURS BESOINS DE REFERENCE - A LIRE ATTENTIVE- MENT.

  • Page 13: Information Produit

    Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur les cartons d’emballage ou bien sur ce manuel. Info et Contact Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium...

  • Page 14: Liste Des Pièces Détachées

    Parc enfant avec fond réglable 54 04 12xx 01 02 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors Laufgitter mit verstelbarer Boden Playpen with adjustable bottom Quax Quax First dreams ® ® First steps 3. Liste des pièces détachées Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-...
  • Page 15 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps 4. Montage de l’armoire Etape 1 : Utilisez les côtés 2L et 2R, quatre chevilles en bois A, neuf boulons de raccord B et six pla- quettes de charnière RA...
  • Page 16 54 04 12xx 01 01 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax Quax First dreams ® ® First steps Etape 3 : Utilisez le top 1 et neuf boulons de raccord B Serrez neuf boulons de raccord (B) dans les ouvertures prévues en bas du top (1).
  • Page 17 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps Etape 5 : Utilisez le fond 7, le pied de support 10, quatre chevilles en bois A, une vis à bois YB, la cor- niche 6, de l’étape 4 et 6 excentriques C...
  • Page 18 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Etape 7 : Utilisez les pièces de l’étape 1 - 4 - 5 et 6 et douze excentriques C Insérez six excentriques (C) dans les ouvertures prévues en bas de l’étagère et du fond.
  • Page 19 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Etape 9 : Utilisez la structure de l’étape 8, les dos 25 et 9, le profi l de raccord S, huit plaquettes de montage SA et cinquante-six vis à...
  • Page 20 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Etape 11 : Utilisez les pièces de l’étape 10, deux supports de tringle F, le tringle 30, seize supports d’étagère Y, la grande étagère mobile 27, les trois étagères mobiles courtes 28 et quatre tampons ZB...
  • Page 21 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Etape 12 : Utilisez les pièces de l’étape 11 et les trois freins de porte T Placez les portes avec leurs charnières sur les plaques de charnière et fi...
  • Page 22 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps DEUTSCH WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN - SORGFÄLTIG LESEN. VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT- FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN.

  • Page 23: Product Information

    Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit- tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum erwähnt auf der Verpackung oder auf diesem Handbuch. Info und Kontakt Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium...
  • Page 24 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams ® ® First steps 3. Unterteileliste Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
  • Page 25 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps 4. Der Zusammenbau des Möbels Schritt 1 : Benützen Sie beide Seiten 2L und 2R, vier Holzdübel A, neun Verbindungsbolzen B und sechs Montageplatten RA Drücken Sie pro Seite (2L und 2R) zwei Holzdübel (A) in die vorgesehenen obere Öffnungen.
  • Page 26 54 04 12xx 01 01 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax Quax First dreams ® ® First steps Schritt 3 : Benutzen Sie die Obenplatte 1 und neun Verbindungsbolzen B Die Verbindungsbolzen (B) anziehen in die vorgesehenen Öffnungen unten der Obenplatte.
  • Page 27 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps Schritt 5 : Benutzen Sie den Boden 7, die Bodenstütze 10, vier Holzdübel C, eine Holzschraube YB, das Gesims 6 von Schritt 4 und sechs Exzenter C Drücken Sie vier Dübel (A) in den Löchern an den Seiten des Bodens (7).
  • Page 28 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Schritt 7 : Benutzen Sie die Unterteile des Schrittes 1 - 4 - 5 und 6 und zwölf Exzenter C Drücken Sie sechs Exzenter (C) in die vorgesehen Löcher in den Boden und Regal.
  • Page 29 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Schritt 9 : Benutzen Sie die zusammengebaute Struktur, die Rücken 25 und 9, das Verbindungsprofi l S, acht Verbindungsplatten SA und sechsundfünfzig Holzschrauben NI...
  • Page 30 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Schritt 11 : Benutzen Sie die Unterteile des Schrittes 10, zwei Kleiderstangenstützen F, die Kleiderstange 30, sechzehn Bodenträgern Y, das große mobile Regal 27, die drei kleine mobile Regale 28 und vier Pads ZB...
  • Page 31 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Schritt 12 : Benutzen Sie die Unterteile des Schrittes 11 und die drei Türbremsen T Stellen Sie die Türen mit ihrer Scharniere auf den Scharnierplatten und mit den mitgelieferten Schrauben...
  • Page 32 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps ENGLISH IMPORTANT - RETAIN FOR FUTURE REFE- RENCE - READ CAREFULLY. TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS ARTICLE.

  • Page 33: Safety And General Information

    This furniture comes with a two-year guarantee on manufacturing defects and through a proof of purchase, production number and date mentioned on the packaging or on this manual. Info and Contact Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T 00 32 9 380 80 95...

  • Page 34: Parts List

    54 04 12xx 01 02 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors Laufgitter mit verstelbarer Boden Playpen with adjustable bottom Quax First dreams ® First steps 3. Parts list Check whether all parts mentioned below are included in the packaging.
  • Page 35 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps 4. Assembling the wardrobe Step 1 : Use both sides 2L and 2R, four wooden dowels A, nine connectors B and six hinge plates RA Push in each end side (2L and 2R) two wooden dowels (A) into the holes at the top.
  • Page 36 54 04 12xx 01 01 43XX Schrankwand mit drei Drehtüren Wardrobe with three doors KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax Quax First dreams ® ® First steps Step 3 : Use the top 1 and nine connectors B Tighten nine connectors (B) in the provided openings at the underside of the top.
  • Page 37 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax Quax First dreams First dreams ® ® First steps First steps Step 5 : Use the bottom 7, the bottom support 10, four wooden dowels A, a wood screw YB, the cornice 6 from step 4 and six eccentrics C Push four wooden dowels (A) in the holes provided on the sides of the bottom (7).
  • Page 38 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Step 7 : Use the parts of step 1 - 4 - 5 and 6 and twelve eccentrics C Insert six eccentrics (C) in the drillings provided at the underside of the bottom and the shelf.
  • Page 39 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Step 9 : Use the assembled structure of step 8, the backs 25 and 9, the joint S, eight mounting plates SA and fi...
  • Page 40 Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Step 11 : Use the parts of step 10, two clothes rod supports F, the clothes rod 30, sixteen shelf supports Y, the large mobile shelf 27, the three short mobile shelves 28 and four pads ZB Push the clothes rod supports (F) in the provided drillings on the left end side and the intermediate side.
  • Page 41 Kleerkast met drie draaideuren Armoire avec trois portes 54 04 12xx Schrankwand mit drei Drehtüren Wardrobe with three doors Quax First dreams ® First steps Step 12 : Use the parts of step 11 and the three door brakes T Position the doors with their hinges on the hinge plates and fi...
