OWNER'S MANUAL
CONTENTS:
Page 1 Specifications
2 Warning Information
3 Setup, Operating and Maintenance
4 Trouble Shooting and Warranty Information
5 Exploded View Drawing
6 Replacement Parts
Complies with ASME PASE-2014 Safety Standard
6606
REV. A
SPECIFICATIONS
Capacity ................................................ 5 Ton @ 100 psig
Minimum Height ............................................................5"
Maximum Height .........................................................22"
Overall Length ..........................................................55.5"
Chassis Width with Swivel Caster Bracket ................17"
Chassis Height ...........................................................9.5"
Handle Length ........................................................45.75"
Saddle Diameter .......................................................5.75"
Shipping Weight .................................................. 230 lbs.
CAPACITY: 5 TON @ 100 PSIG

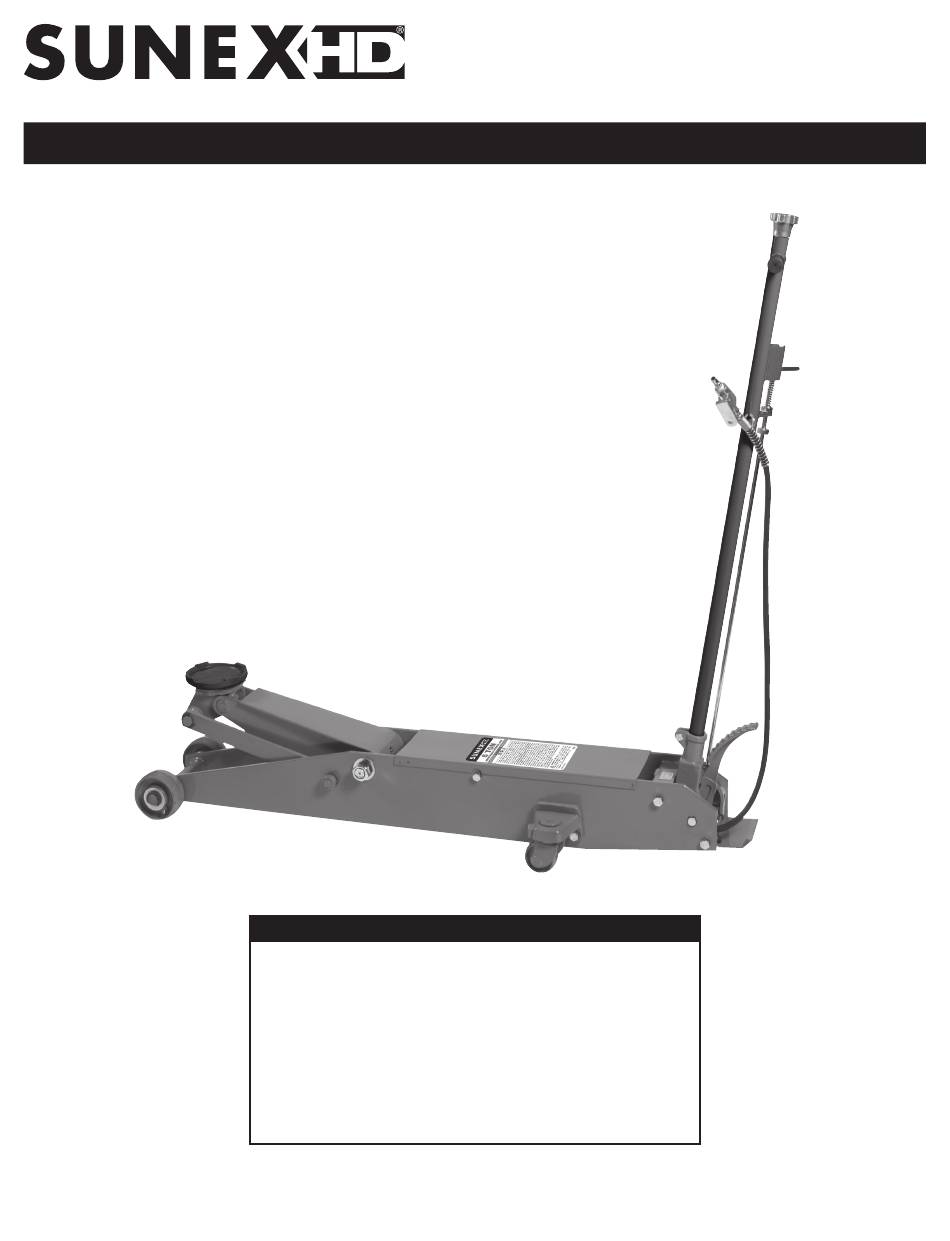

AIR/HYDRAULIC SERVICE JACK
6606
© Copyright 2019, Sunex Tools ®
rev. 9/11/19
Advertisement
Table of Contents
Related Manuals for Sunex HD 6606
Summary of Contents for Sunex HD 6606
- Page 1 6606 CAPACITY: 5 TON @ 100 PSIG AIR/HYDRAULIC SERVICE JACK OWNER'S MANUAL CONTENTS: Page 1 Specifications 2 Warning Information 3 Setup, Operating and Maintenance 4 Trouble Shooting and Warranty Information 5 Exploded View Drawing 6 Replacement Parts SPECIFICATIONS Capacity ..........5 Ton @ 100 psig Minimum Height ............5"...
-
Page 2: Warning Information
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. 6606 rev. 9/11/19 REV. A... - Page 3 6606 CAPACITY: 5 TON @ 100 PSIG AIR/HYDRAULIC SERVICE JACK OWNER'S MANUAL SETUP PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS. In order to install the handle assembly (#60) in the handle socket (#35), first align the main handle tube with the largest hole in the handle socket and the lock pin rod with the smaller hole in the handle socket.
-
Page 4: Troubleshooting
6606 CAPACITY: 5 TON @ 100 PSIG AIR/HYDRAULIC SERVICE JACK OWNER'S MANUAL The jack must be lubricated periodically in order to prevent premature wearing of parts. A general purpose grease must be applied to all zerk grease fittings, caster wheels, front axle wheels, elevator arm, handle base pivot bolts, release mechanism and all other bearing surfaces. - Page 5 6606 CAPACITY: 5 TON @ 100 PSIG AIR/HYDRAULIC SERVICE JACK DRAWING RS660657 Complete Hydraulic Assembly RS6620BAR Air Motor Assembly RS660656 Complete Handle 21 22 Assembly 6606 rev. 9/11/19 REV. A...
-
Page 6: Parts List
6606 CAPACITY: 5 TON @ 100 PSIG AIR/HYDRAULIC SERVICE JACK PARTS LIST Index Part Index Part Index Part Description Qty. Description Qty. Description Qty. Frame Pin Dia. 4x40mm Washer M12 Washer Control Rod Bolt M12x25 RS660403 Front Wheel Spring Retaining Ring (incl. -
Page 7: Manual Del Propietario
6606 CAPACIDAD: 5 TONELADAS @ 100 PSIG GATO NEUMÁTICO/HIDRÁULICO PARA SERVICIO MANUAL DEL PROPIETARIO CONTENIDO: Página 7 Especificaciones 8 Información de advertencia 9 Ensamble y operación 10 Mantenimientoy diagnóstico de averías 11 Información de garantía ESPECIFICACIONES Capacidad ......... 5 Toneladas @ 100 psig Altura mínima ..............5"... -
Page 8: Información De Advertencia
No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales. 6606 rev. 9/11/19 REV. A... - Page 9 6606 CAPACIDAD: 5 TONELADAS @ 100 PSIG GATO NEUMÁTICO/HIDRÁULICO PARA SERVICIO MANUAL DEL PROPIETARIO MONTAJE CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES. Con el fin de instalar el ensamble del mango (#60) en el casquillo del mango (#35), primero alinee el tubo principal del mango con el agujero más grande en el casquillo del mango y la barra del pasador de fijación con el agujero más pequeño en el casquillo del mango.
-
Page 10: Diagnóstico De Averías
6606 CAPACIDAD: 5 TONELADAS @ 100 PSIG GATO NEUMÁTICO/HIDRÁULICO PARA SERVICIO MANUAL DEL PROPIETARIO MANTENIMIENTO DE SEGURIDAD Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre el MANTENIMIENTO DE SEGURIDAD, con el fin de advertir sobre los peligros de accidentes personales. -
Page 11: Garantía Limitada
6606 CAPACIDAD: 5 TONELADAS @ 100 PSIG GATO NEUMÁTICO/HIDRÁULICO PARA SERVICIO GARANTÍA LIMITADA SUNEX INTERNATIONAL, INC., LE GARANTIZA A SUS CLIENTES QUE LAS HERRAMIENTAS Y PRODUCTOS CON LA MARCA DE LA EMPRESA SUNEX TOOLS NO CONTIENEN DEFECTOS EN SU MANO DE OBRA NI MATERIAS PRIMAS. -
Page 12: Manuel Du Propriétaire
6606 CAPACITÉ: 5 TONNES @ 100 PSIG CRIC HYDRAULIQUE/À AIR MANUEL DU PROPRIÉTAIRE CONTENU: Page 12 Spécifications Information d'avertissement Installation y opération Opération et maintien y diagnostic avaries Information de garantie SPÉCIFICATIONS Capacité ..........5 Tonne @ 100 psig Hauteur minimum ............5 po Hauteur maximum ...........22 po... - Page 13 L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou des blessures corporelles graves ou mortelles. 6606 rev. 9/11/19 REV. A...
-
Page 14: Installation
6606 CAPACITÉ: 5 TONNES @ 100 PSIG CRIC HYDRAULIQUE/À AIR MANUEL DU PROPRIÉTAIRE INSTALLATION VEUILLEZ VOUS RÉFÉRER AUX SCHÉMAS DE CE MANUEL POUR IDENTIFIER LES PIÈCES Pour installer l'ensemble-manche (#60) dans le fixe-manche (#35), alignez d'abord le tube de manche principal avec l'orifice le plus grand dans le fixe-manche et la tige de la goupille de verrouillage avec l'orifice plus petit dans le fixe-manche. -
Page 15: Entretien Préventif
6606 CAPACITÉ: 5 TONNES @ 100 PSIG CRIC HYDRAULIQUE/À AIR MANUEL DU PROPRIÉTAIRE ENTRETIEN PRÉVENTIF Voici le symbole utilisé pour dans la section ENTRETIEN PRÉVENTIF du présent manuel pour avertir du risque de blessure. Suivre toutes les directives pour éviter des blessures pouvant être graves ou mortelles. -
Page 16: Garantie Limitée
6606 CAPACITÉ: 5 TONNES @ 100 PSIG CRIC HYDRAULIQUE/À AIR GARANTIE LIMITÉE SUNEX INTERNATIONAL, INC. GARANTIT À SES CLIENTS QUE LES OUTILS DE MARQUE SUNEX TOOLS SONT EXEMPTS DE DÉFAUTS DE MAIN D'ŒUVRE ET DE MATÉRIAU ® Sunex International, Inc. réparera ou remplacera ses outils de marque Sunex Tools qui ne donnent pas un service satisfaisant à...
