Storage Cabinet
Assembly

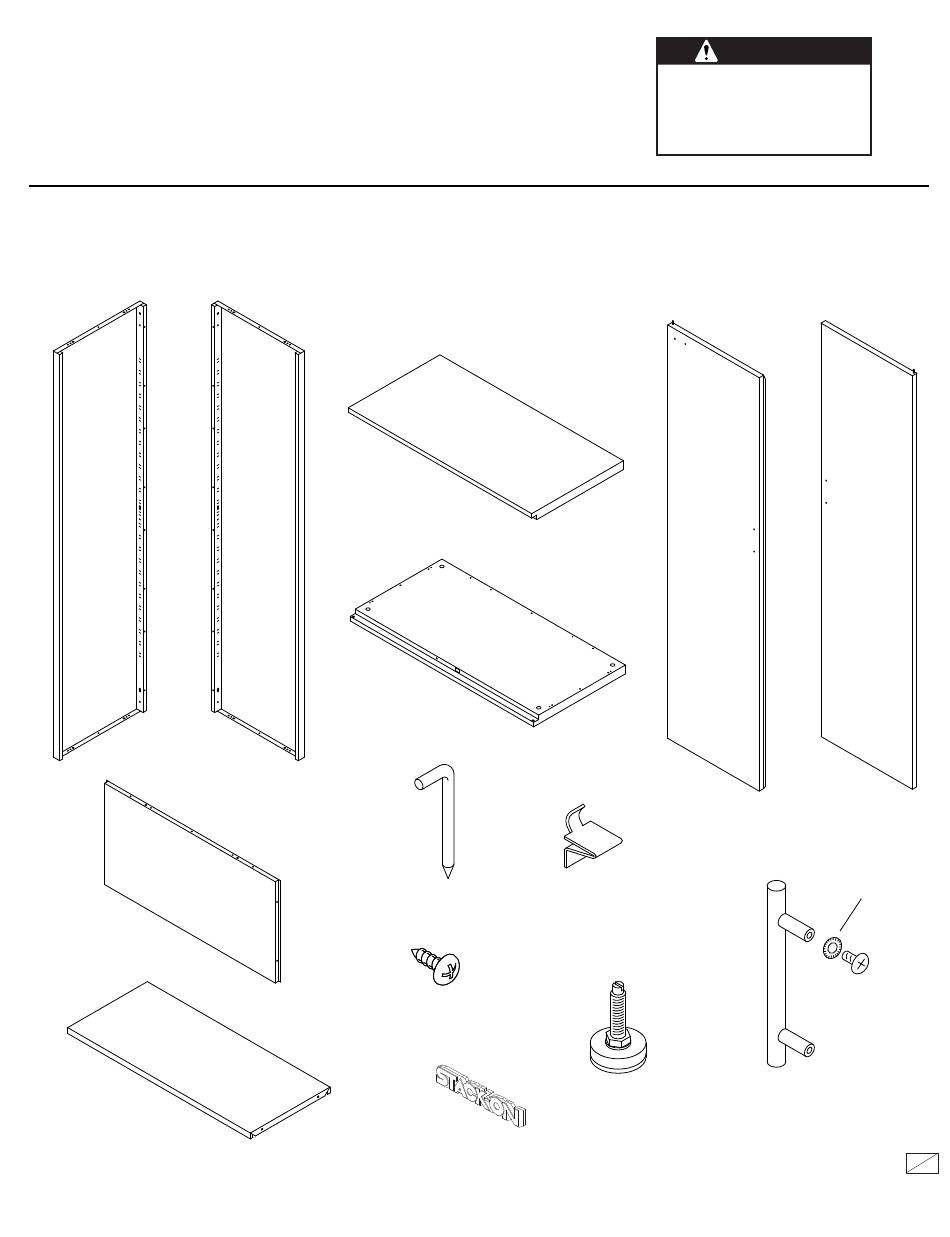

PARTS:
LEFT
RIGHT
SIDE
SIDE
BACK (4)
SHELF (3)
TOP
BOTTOM
REMOVABLE
HINGE PIN
(2)
SCREW (34)
NAMEPLATE
WARNING
Excessive Weight Hazard
Use two or more people to
move and assemble cabinet.
Failure to do so can result in
back or other injury.
LEFT
DOOR
SHELF
CLIP (12)
LEVELER (4)
RIGHT
DOOR
LOCK
WASHER
(4)
HANDLE
SCREW (4)
HANDLE (2)
1 15
40150-0911
