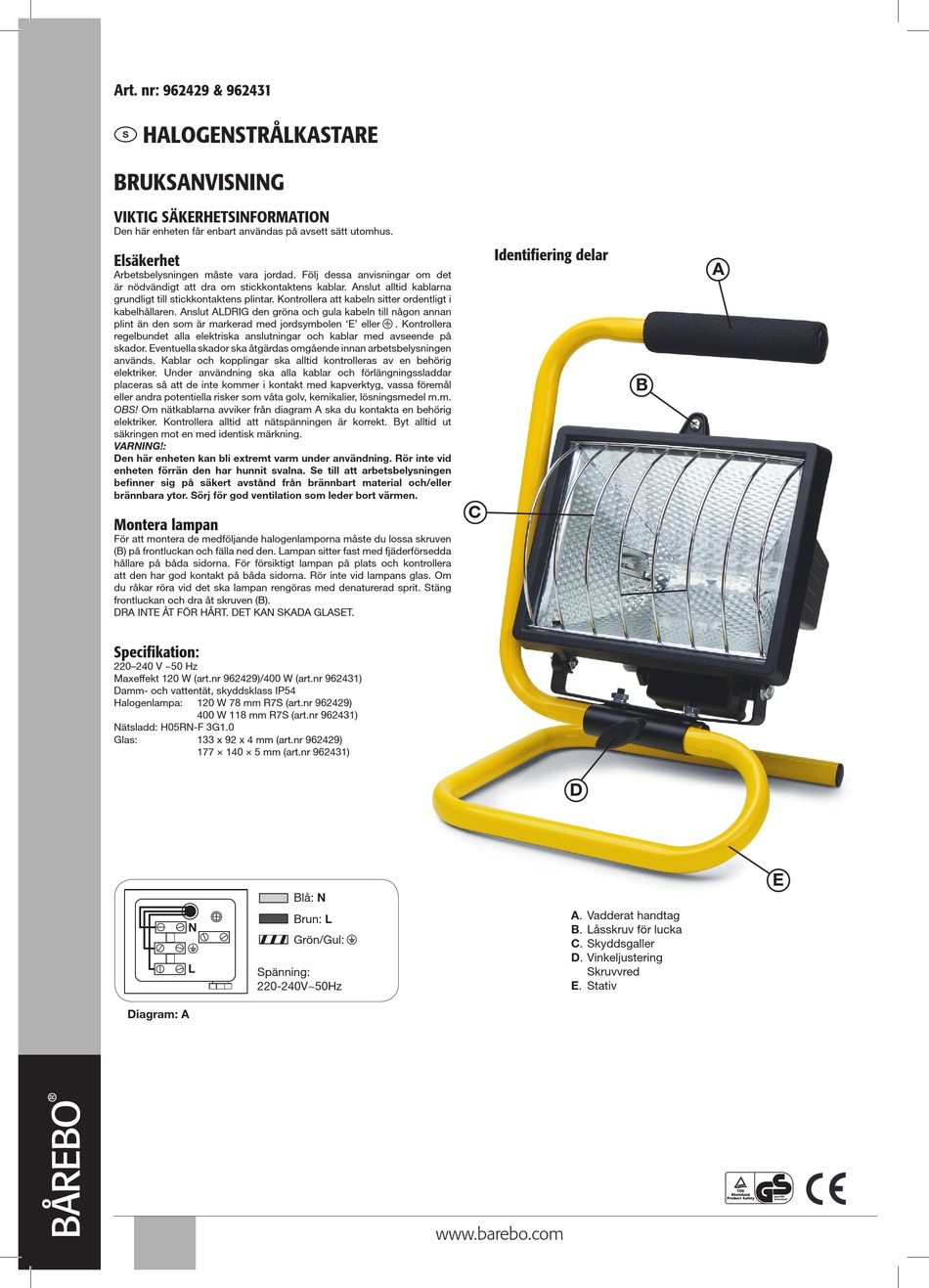

Art. nr: 962429 & 962431
S HALOGENSTRÅLKASTARE
BRUKSANVISNING
VIKTIG SÄKERHETSINFORMATION
Den här enheten får enbart användas på avsett sätt utomhus.
Elsäkerhet
Arbetsbelysningen måste vara jordad. Följ dessa anvisningar om det
är nödvändigt att dra om stickkontaktens kablar. Anslut alltid kablarna
grundligt till stickkontaktens plintar. Kontrollera att kabeln sitter ordentligt i
kabelhållaren. Anslut ALDRIG den gröna och gula kabeln till någon annan
plint än den som är markerad med jordsymbolen 'E' eller
regelbundet alla elektriska anslutningar och kablar med avseende på
skador. Eventuella skador ska åtgärdas omgående innan arbetsbelysningen
används. Kablar och kopplingar ska alltid kontrolleras av en behörig
elektriker. Under användning ska alla kablar och förlängningssladdar
placeras så att de inte kommer i kontakt med kapverktyg, vassa föremål
eller andra potentiella risker som våta golv, kemikalier, lösningsmedel m.m.
OBS! Om nätkablarna avviker från diagram A ska du kontakta en behörig
elektriker. Kontrollera alltid att nätspänningen är korrekt. Byt alltid ut
säkringen mot en med identisk märkning.
VARNING!:
Den här enheten kan bli extremt varm under användning. Rör inte vid
enheten förrän den har hunnit svalna. Se till att arbetsbelysningen
befinner sig på säkert avstånd från brännbart material och/eller
brännbara ytor. Sörj för god ventilation som leder bort värmen.
Montera lampan
För att montera de medföljande halogenlamporna måste du lossa skruven
(B) på frontluckan och fälla ned den. Lampan sitter fast med fjäderförsedda
hållare på båda sidorna. För försiktigt lampan på plats och kontrollera
att den har god kontakt på båda sidorna. Rör inte vid lampans glas. Om
du råkar röra vid det ska lampan rengöras med denaturerad sprit. Stäng
frontluckan och dra åt skruven (B).
DRA INTE ÅT FÖR HÅRT. DET KAN SKADA GLASET.
Specifikation:
220–240 V ~50 Hz
Maxeffekt 120 W (art.nr 962429)/400 W (art.nr 962431)
Damm- och vattentät, skyddsklass IP54
Halogenlampa:
120 W 78 mm R7S (art.nr 962429)
400 W 118 mm R7S (art.nr 962431)
Nätsladd: H05RN-F 3G1.0
Glas:
133 x 92 x 4 mm (art.nr 962429)
177 × 140 × 5 mm (art.nr 962431)
N
L
Spänning:
220-240V~50Hz
Diagram: A
. Kontrollera
C
Blå: N
Brun: L
Grön/Gul:
www.barebo.com
Identifiering delar
B
D
A. Vadderat handtag
B. Låsskruv för lucka
C. Skyddsgaller
D. Vinkeljustering
Skruvvred
E. Stativ
A
E
