Zyris ISOVAC Instructions For Use Manual

Dental isolation adapter
Hide thumbs
Table of Contents
  • Device Description
  • Intended Use
  • Installation
  • How to Operate
  • Cleaning and Sterilization
  • Maintenance
  • Guide to Symbols
  • Limited 1-Year Warranty
  • Rengøring Og Sterilisering
  • Bedienung
  • Reinigung und Sterilisation
  • Wartung
  • Erklärung der Symbole
  • Περιγραφή Συσκευής
  • Καθαρισμός Και Αποστείρωση
  • Επεξήγηση Συμβόλων
  • Descripción del Dispositivo
  • Uso Previsto
  • Instalación
  • Limpieza y Esterilización
  • Mantenimiento
  • Garantía Limitada de un Año
  • Laitteen Kuvaus
  • Description du Dispositif
  • Utilisation Prévue
  • Nettoyage Et Stérilisation
  • Entretien
  • Garantie Limitée de 1 an
  • Descrizione del Dispositivo
  • Installazione
  • Funzionamento
  • Pulizia E Sterilizzazione
  • Manutenzione
  • Beschrijving Van Het Apparaat
  • Beoogd Gebruik
  • Reiniging en Sterilisatie
  • Verklaring Van Symbolen
  • Tiltenkt Bruk
  • Rengjøring Og Sterilisering
  • Opis Urządzenia
  • Obsługa Urządzenia
  • Czyszczenie I Sterylizacja
  • Środki OstrożnośCI
  • Descrição Do Dispositivo
  • Utilização Prevista
  • Limpeza E Esterilização
  • Avsedd Användning
  • Rengöring Och Sterilisering
  • KullanıM Amacı

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 4

Quick Links

INSTRUCTIONS FOR USE
EN
EN
DA
DE
EL
ES
FI
FR
IT
JA
NL
NO
PL
PT
SV
TR
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ISOVAC and is the answer not in the manual?

Questions and answers

Related Manuals for Zyris ISOVAC

Summary of Contents for Zyris ISOVAC

  • Page 1 INSTRUCTIONS FOR USE...
  • Page 2 TAB LE OF CO NTENTS I NDHOL DSFO RTEG N ELSE I NHALTSV ER ZEICHNI S ΠΙ ΝΑ Κ Α Σ Π ΕΡΙ Ε ΧΟ ΜΕ ΝΩ Ν CONTE NID O SI SÄL LYSLU E TT ELO TAB LE DES M AT IÈR ES I NDI CE 目次...

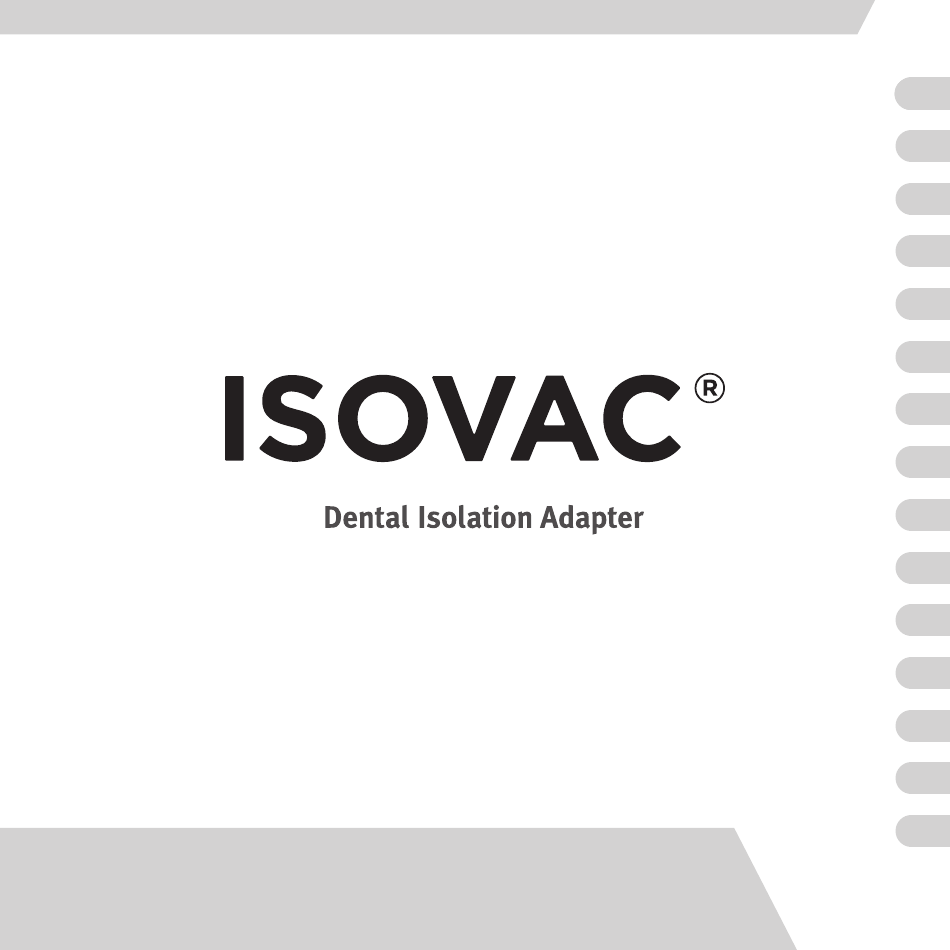

  • Page 3 Isovac® Dental Isolation Adapter: Instructions for Use Isovac®-tandisolationsadapter: Brugsanvisning Isovac® Zahnmedizinischer Isolierungsadapter: Gebrauchsanweisung Προσαρμογέας οδοντικής απομόνωσης Isovac®: Οδηγίες χρήσης Adaptador de aislamiento dental Isovac®: Instrucciones de uso Hammaslääketieteellinen Isovac®-eristysadapteri: Käyttöohjeet Adaptateur pour isolation dentaire Isovac® : Mode d’emploi Adattatore per isolamento dentale Isovac®: Istruzioni per l’uso Isovac®...
