Adalit L-3000 User Instructions

Hide thumbs Also See for L-3000:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
II 1G Ex ia IIC T4 Ga IP67
II 1D Ex ia IIIC T85
User Instructions
Bedienungsanleitung
Manual de Usuario
Instructions d'utilisation
Manual do Utilizador
o
Technology
HIGH
C Da

Advertisement

loading
Need help?

Need help?

Do you have a question about the L-3000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Adalit L-3000

Summary of Contents for Adalit L-3000

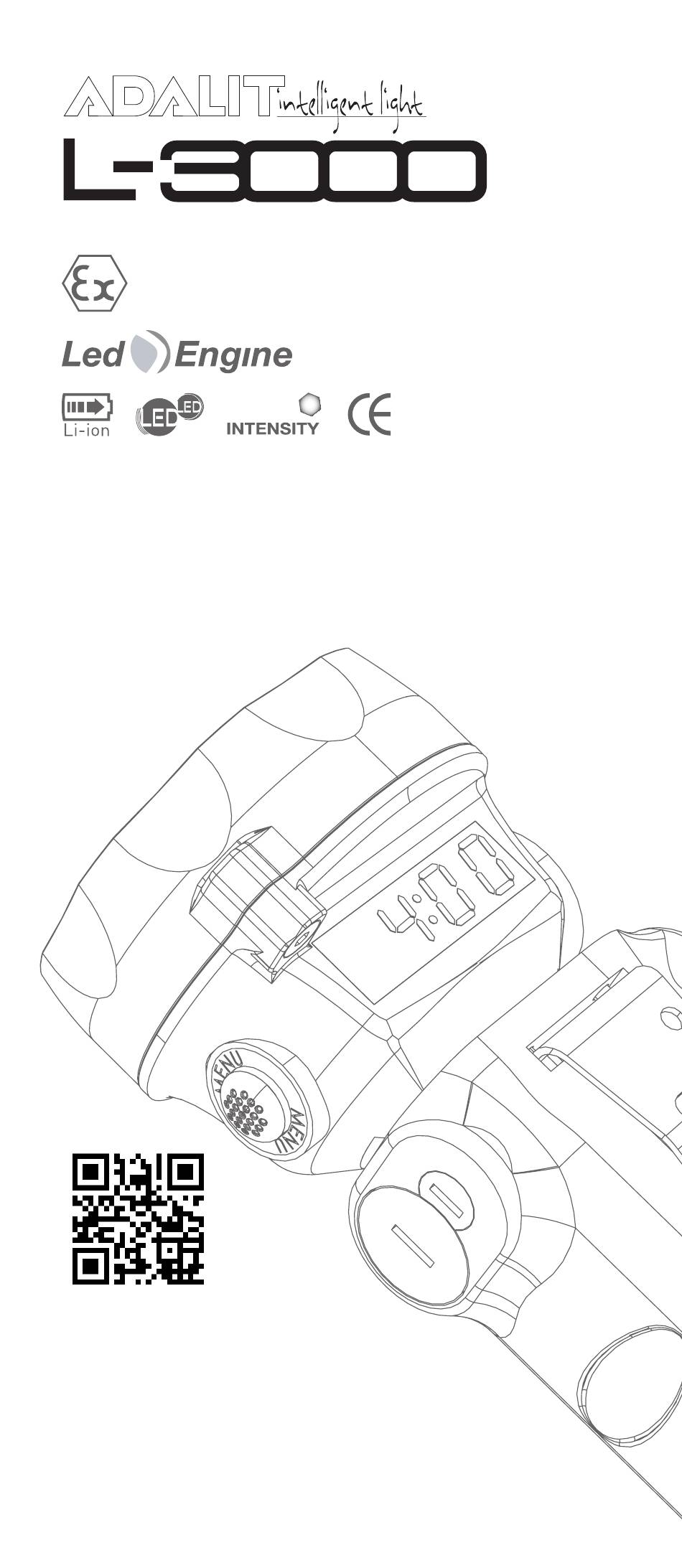

  • Page 1 II 1G Ex ia IIC T4 Ga IP67 II 1D Ex ia IIIC T85 C Da Technology HIGH User Instructions Bedienungsanleitung Manual de Usuario Instructions d’utilisation Manual do Utilizador...
  • Page 3 Index Components List 1 Main Features 2 First Steps 3 On | Off Button 4 Menu Button 5 Charging System 6 Maintenance 7 Warranty Technical Features (at the end of User Instructions) Index Bestandteile-Liste 1 Wichtigste Eigenschaften 2 Erste Schritte 3 AN / AUS Knopf 4 MENÜ...
  • Page 4 Components List Bestandteile-Liste Listado de componentes Liste des pièces de rechange Lista de componentes L.3000 Complete torch | Komplette Leuchte | Linterna completa Lampe complète | Lanterna completa L3.10 Closing ring and protection glass | Verschlussring und Schutzglas Aro y lente de protección | Anneau et lentille de protection Aro e lente de protecção L3.11 “O Ring”...
  • Page 7 Congratulations, you have chosen a product that has been developed with state-of-the-art technology. Adalit L.3000 torch is a high performance professio- nal safety torch that combines high intensity LEDs, a revolutionary optic, a large digital display and an elegant design.

  • Page 8: On/Off Button

    3 On | Off Button First pulsation The two LEDs on at the same time which ena- bles wide and spot light simultaneously. At the same time, the display turns on indicating the remaining burning time. Second pulsation Only the LED situated on the flood optic is on and the light gets a greater opening angle.
  • Page 9 Longer pulsation STROBE function Five different strobe modes. Keeping pushed for four seconds On | Off button, the LED situated on the focused optic gets on in strobe mode. Pres- sing Menu button up to 4” five times you can select the desired frequency.

  • Page 10: Charging System

    5 Charging System When the torch is placed on the charger, the light turns off automatically (if the light is on). Charging of the torch starts when the green LED on the charger changes to red. An automatic reset takes care of loading the batteries for max.
  • Page 11 Clip replacement L3.480 Remove the two upper screws Remove the clip Take out the two nuts LED Engine Replacement Unscrew the screw ref. L3.49 Remove the closing ring and the protection glass ref. L3.10 Take out the LED engine ref. L3.20 Disconnect the LED engine Battery and/or Protection Fuse Replacement...
  • Page 13 Herzlichen Glückwunsch, Sie haben sich für eine Leuchte entschieden, entwickelt unter Berücksichti- gung neuester Technologien. Die ADALIT L.3000 Leuchte ist eine professionelle ex-geschützte Sicherheits-Leuchte mit hoch intensi- ven LEDs, exklusiver Spezialoptik, digitalem Display und elegantem Design. 1 Wichtigste Eigenschaften •...
  • Page 14 3 AN / AUS Knopf 1x Drücken Power-Lichtstrahl u. Raumlicht leuchten zeitgleich. Das Display zeigt die verbleibende Rest-Leuchtzeit an. 2x Drücken Raumlicht für kurze Distanzen und zum Ausleuchten der Wege. Längeres Drücken des AN/AUS-Knopfs BOOSTER Funktion Ca. 2 Sek. gedrückt halten, fokussierter Power-Lichtstrahl für lange Distanzen ist ein-...
  • Page 15 Längeres Drücken des AN/AUS-Knopfs - BLINK-Funktion AN/AUS-Knopf 4 Sek. drücken: fokussierter Lichtstrahl blinkt. MENÜ-Knopf 5x drücken zur Einstellung des gewünschten Blink- 4” Intervals. Dieser wird gespeichert. Zurück zum Hauptmodus: AN/AUS 1x drücken. 3x Drücken des AN/AUS-Knopfs Leuchte und Display sind ausgeschaltet 4 MENÜ-Knopf Anzeige der...

  • Page 16: Wartung

    GE EMPFEHLEN WIR, 1X MONATLICH EINEN KOMPLETTEN ENT- U. AUFLA- DEZYKLUS DURCHZUFÜHREN. 7 Gewährleistung Auf die L-3000 bieten wir eine Gewährleistung von 2 Jahren auf Funktion und Material unter den angegebenen Betriebs- und Wartungs-Bedingungen. Die Gewährleistung schließt Verschleißteile wie z.B. LEDs, Dichtungen oder Akkus nicht ein.
  • Page 17 Austausch des Halteclips L3.480 Entfernen der oberen 2 Schrauben Halteclip abnehmen 2 Muttern herausnehmen Austausch der LEDEngine Lösen der Schraube M3 ref. L3.49 Verschlussring und Schutzglas L3.10 entfernen LEDEngine L3.20 herausnehmen Trennen der LEDEngine Austausch des Akkus und/oder der Sicherung Lösen der Gehäuse-Schrauben L3.530...
  • Page 19 Enhorabuena, ha adquirido un producto que ha sido desarrollado con tecnología de vanguardia. Adalit L3000 es una linterna profesional de alto ren- dimiento que incorpora leds de gran potencia lumínica, una revolucionaria óptica, amplio display digital y un cuidado diseño.
  • Page 20 3 Pulsador On | Off Primera pulsación Se encienden am- bas ópticas a la vez. Iluminación de gran intensidad en distan- cias cortas y largas. Simultáneamente se enciende el display que indica la autonomía disponible. Segunda pulsación Se activa el LED situado en la óptica de difusión, la luz alcanza un mayor...
  • Page 21 Pulsación prolongada función Intermitencia Dispone de 5 modos de intermitencia. Pulsando durante cuatro segun- dos On | Off se activa el LED situado en la óptica de concentración en modo intermitencia. 4” Pulsando menú hasta cinco veces, puede seleccionar la frecuencia deseada.

  • Page 22: Sistema De Carga

    5 Sistema de Carga Al introducir la linterna en el cargador, los LEDs de la misma se apagan (si estaban encendidos) y el LED del cargador pasa de verde a rojo. Se restituye el mapa de consumo que viene por defecto de fábri- ca 4 horas de autonomía a plena carga a máxima intensidad de luz en el caso que se hubiera introdu- cido la linterna en alguno de los otros dos mapas de...
  • Page 23 Sustitución del gancho L3.480 Retirar tornillos superiores Retirar el gancho Extraer las tuercas Sustitución de la óptica LedEngine Extraer el tornillo M3 ref. L3.49 Retirar el aro y lente de protección ref. L3.10 Extraer el LedEngine ref. L3.20 Desconectar el LED Engine Sustitución de la Batería y/o el fusible de protección Extraer los tornillos...
  • Page 25 Félicitations, vous venez d’acheter un produit ayant été développé avec une technologie de pointe. Adalit L.3000 est une lampe professionnelle de haute performance avec LED’s de haute puissance, un optique révolutionnaire, un grand écran numérique et un design élégant. 1 Caractéristiques principales •...
  • Page 26 3 Bouton On | Off Première pression Les deux optiques s’allument en même temps pour un éclaira- ge d’ambiance et pour les longues distances. Simultanément l’écran d’information indique l’autonomie disponible. Seconde pression Allumage de l’optique diffus seulement pour un éclairage optimal des zones de travail avec le système de vision de pas.
  • Page 27 Pression prolongée fonction d’intermit- tence Cinq modes d’intermi- ttence. Une pression continue de 4 secon- des sur le bouton On | Off, active la LED dans l’optique concentré en 4” mode d’intermittence. En appuyant sur le bouton menu jusqu’à cinq fois, vous pouvez sélection- ner la fréquence désirée.

  • Page 28: Garantie

    5 Système de charge En mettant la lampe dans le chargeur, les LED’s s’éteignent après quelques secondes (si elles sont allumées) et la LED du chargeur passe de vert à rouge. Si la lampe est insérée avec la fonction plan de consommation activée, elle revient en configura- tion d’origine c’est à...
  • Page 29 Remplacement du crochet de fixation L3.480 Dévisser les vis supérieures Retirer le crochet de fixation Retirer les écrous Remplacement de la LED Engine Dévisser l’écrou réf. L3.49 Dévisser la lentille et l’anneau de protection réf. L3.10 Retirer la LED engine ref.
  • Page 31 Em boa hora, adquiriu um produto que foi desenvol- vido com tecnologia de vanguarda. A Adalit L3000 é uma lanterna profissional de alto rendimento que contem leds de grande potencia. 1 Principais características • LEDs de 135 lumens de potência nas 2 lentes com diferentes graus de abertura.
  • Page 32 3 Botão On | Off Primeiro toque Acendem-se ambas as óticas. Iluminação de grande intensidade em distâncias curtas e largas. Simultaneamen- te acende-se o visor que indica a autonomia disponivel. Segundo toque Activa-se o LED situado na ótica de difusão, a luz alcança um maior angulo de abertura.
  • Page 33 Toque prolongado função INTERMITENTE Dispõe de 5 modos de intermitência. Pres- sionando durante 4 segundos On | Off activa-se o LED situado 4” na óptica concentrado no modo de intermitên- cia. Tocando menu até 5 vezes, pode seleccionar a frequência desejada. A intermitência selec- cionada é...
  • Page 34 5 Sistema de carregamento Ao colocar a lanterna no carregador, os LEDs desta apagam-se (se estiverem acesos) o LED do carre- gador passa de verde a vermelho. O mapa passa ao que vem por defeito de fábrica que é 4 horas de autonomia em carga total à...
  • Page 35 Substituição do clip L3.480 Retirar parafusos superiores Retirar o clip Remover as porcas Substituição da óptica LedEngine Remover o parafuso M3 réf. L3.49 Retirar o aro e a lente de protecção réf. L3.10 Remover o LedEngine ref. L3.20 Desconectar o LedEngine Substituição da bateria e/ou o fusivel de proteção Remover os parafusos...
  • Page 36 Functional Functional Features Features ATEX LOM 12ATEX2087 X II 1G Ex ia IIC T4 Ga IP67 II 1D Ex ia IIIC T85 C Da Technische Ingress Protection: IP67 Merkmale Weight: 500 g Measures: 225 x 70 mm (L x Diam. Ø) Burning Time System Especificaciones 3 different intensity levels that can...
  • Page 37 Technische Merkmale Especificaciones ATEX Zertifikat LOM 12ATEX2087 X ATEX LOM 12ATEX2087 X II 1G Ex ia IIC T4 Ga IP67 II 1G Ex ia IIC T4 Ga IP67 II 1D Ex ia IIIC T85 C Da II 1D Ex ia IIIC T85 C Da Schutzgrad: IP67 Índice de Protección: IP67...
  • Page 38 Caractéristiques Fonctionnelles Especificações ATEX LOM 12ATEX2087 X ATEX LOM 12ATEX2087 X II 1G Ex ia IIC T4 Ga IP67 II 1G Ex ia IIC T4 Ga IP67 II 1D Ex ia IIIC T85 C Da II 1D Ex ia IIIC T85 C Da Indice de protection: IP67 Índice de Protecção: IP67...

  • Page 39: Declaración De Conformidad Declaration Of Conformity

    C/ Jimena Fernández de la Vega, nº 38 33203 GIJON (Asturias) ESPAÑA-SPAIN DECLARA | DECLARES Que el equipo Linterna de Seguridad ADALIT L3000 se corresponde con el modelo tipo, y ha superado los ensayos individuales especificados en el Certificado de Examen CE de tipo número:...
  • Page 40 Adaro Tecnología, S.A. Parque Científico y Tecnológico de Gijón Asturias - Spain | España...
