# 15001119 Rocket 400 GPS HD-Kamera steuerbar
›
Die Neigung der Kamera wird über den AUX
1-Regler am Sender gesteuert
›
Ist keine SD-Karte eingelegt, blinken die r o t e n
und die grüne LED der Kamera abwechselnd.
›
Bei eingelegter SD-Karte leuchten die LED's rot.
Features:
›
5 Megapixel HD-Kamera
›
Kameraneigung vom Sender steuerbar
›
Kameraauflösung: 2592 x 1499 Pixel
›
Videoauflösung: 1280 x 720 Pixel, 60 FPS
›
Eingebautes Mikrofon
›
microSD Speicherkarten bis 32 GB verwendbar
Vor Inbetriebnahme microSD-Karte einlegen.
Ist keine microSD-Karte eingelegt, blinken die roten und die grüne LED abwechselnd, bei eingelegter
SD-Karte leuchten die roten LED's.
Die Kameraneigung kann über den Drehregler AUX 1 am Sender verstellt werden.
Videoaufnahme:
1. Kamerataste 2-3 Sekunden drücken. Die roten LED's beginnen zu blinken, Videoaufnahme ist gestartet.
2. Zum Beenden Kamerataste kurz drücken, die rote LED blinkt 2 – 3 Mal, das Video wird auf der
SD-Karte gespeichert.
Fotoaufnahme:
1. Um ein Foto zu machen, Kamerataste kurz drücken. Während der Aufnahme leuchtet die grüne LED.
2. Anschließend geht sie wieder aus. Die Kamera ist für neue Aufnahmen bereit.
Zum Auslesen der Daten microSD-Karte in den mitgelieferten USB-Kartenleser stecken. Auf der
SD-Karte befinden sich zwei Ordner: PHOTO und VIDEO, in denen die Bilder bzw. Videos chronolo-
gisch gespeichert werden.
XciteRC Modellbau GmbH & Co. KG - Autenbachstrasse 12 - D-73035 Göppingen - E-Mail: info@xciterc.de - Web: www.XciteRC.com
Einbauanleitung

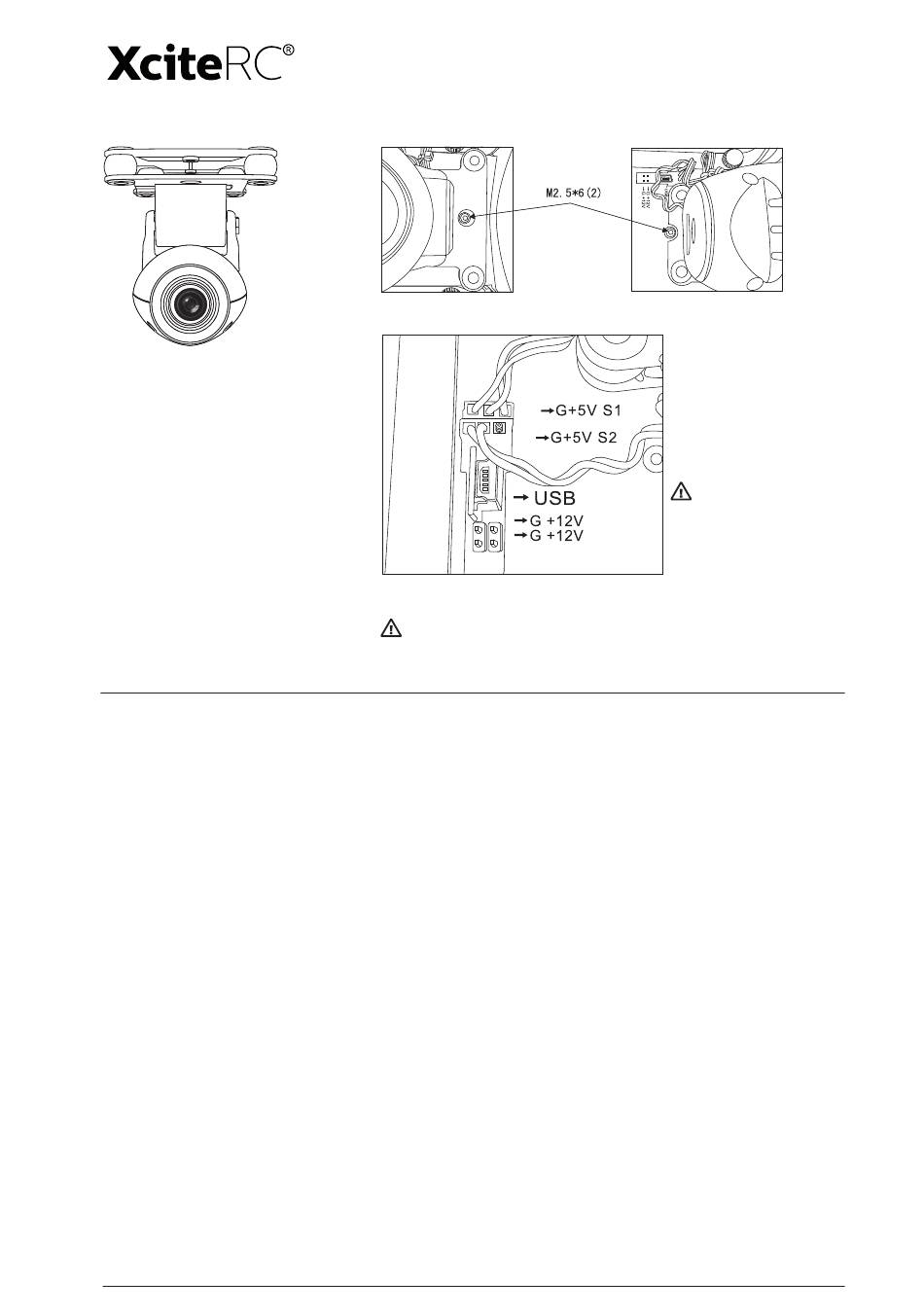

1. Mit den mitgelieferten Schrauben an der Unterseite der Rocket 400 GPS
befestigen.
Servo
Kamera
2. Stellservo und Kamera an die 5 V Stromversorgung anstecken. Servo (3-adrig) an S1,
Kamera (2-adrig) an S2
WARNUNG: Servo oder Kamera niemals an die 12 V Spannungsversorgung stecken,
dies führt zur Zerstörung von Servo oder Kamera!
Bedienungsanleitung:
Servo von links nach rechts:
braun, rot, orange
Kamera von links nach
rechts: schwarz, rot
WARNUNG: achten Sie
auf die Polarität, um die
Kamera nicht zu
zerstören!
