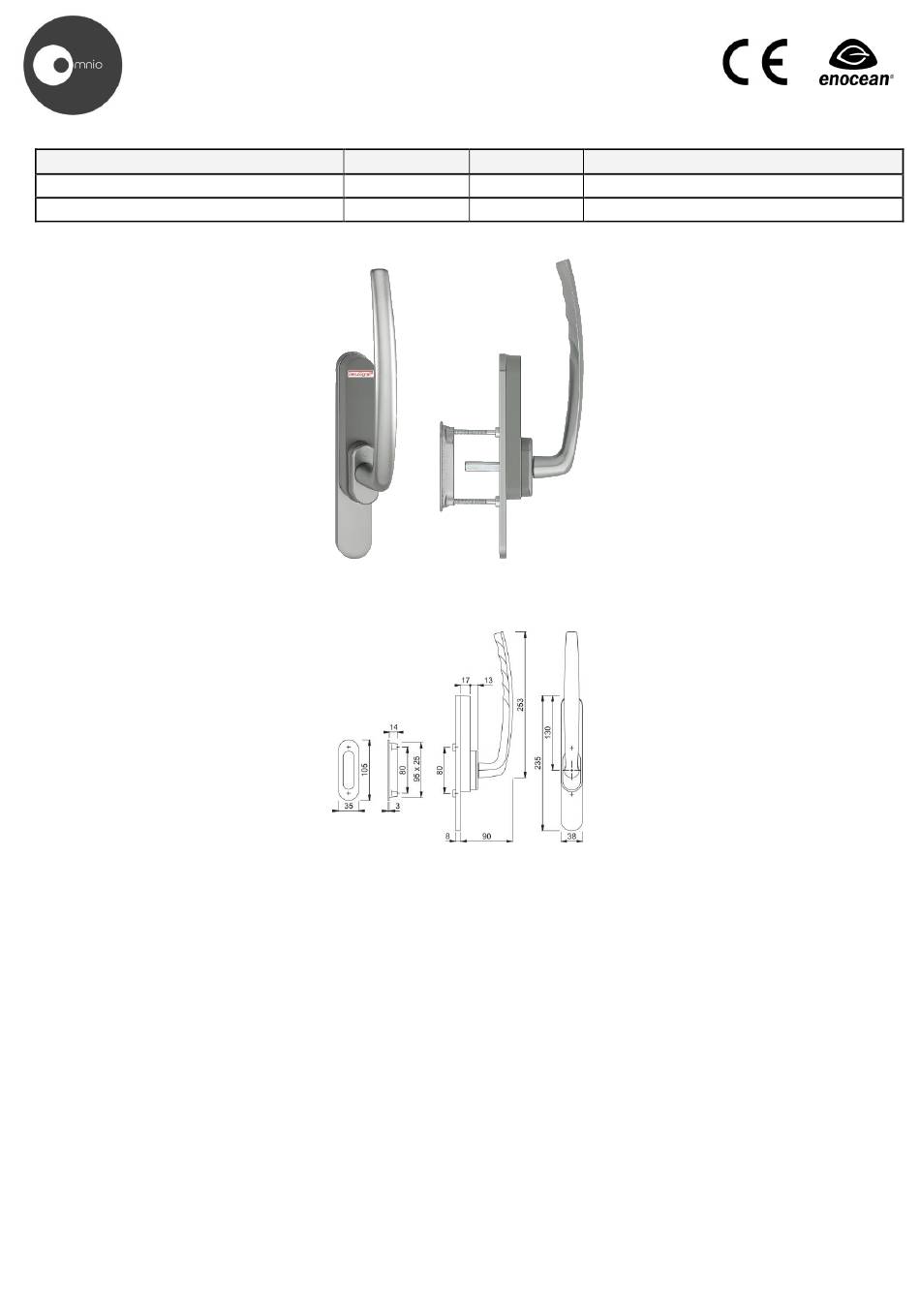

Omnio FG121 Series Manual

Bedienungsanleitung
Fenstergriff
für Hebe- und Schiebetüren
Fenstergriff für Hebe- und Schiebetüren
Weiss
Aluminiumstahl
KURZ ANLEITUNG
• Omnio Aktor gemäss seiner Bedienungsanleitung in
den Einlernmodus versetzen
• Omnio Fenstergriff zweimal betätigen
Hinweis: Der Fenstergriff darf nicht weiter als 5 m
vom Omnio Aktor entfernt sein!
• Omnio Aktor wieder in den Standardmodus
versetzen
AL LGEM EIN
Die Omnio Aktoren (Empfänger)
Funksignale der Omnio Sender angesteuert. Jeder
Sender kann eine unbegrenzte Anzahl von Aktoren
ansteuern. Die Funksender werden manuell durch ein
einfaches Verfahren auf den Aktor ein- und ausgelernt.
Jedem Sender können am Aktor eine Funktion und
verschiedenste Parameter zugeordnet werden.
Mit ARCO-Technologie (AWAG Remote Commissio-
ning for Omnio) lassen sich alle Omnio Aktoren
vollständig und ohne manuellen Zugriff zum Gerät per
Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück, um Projekte beliebiger
Grösse bequem am Schreibtisch
konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG
Der Omnio Fenstergriff FG121 ist ein batterieloser und
wartungsfreier Funksender zur Zustandsüberwachung
von Schiebetüren. Die Zustände «Schiebetüre zu»,
«Schiebetüre offen» und «Schiebetüre
werden detektiert. Er kann anstelle des normalen
Schiebetürgriffes montiert werden.
STROM VERSORGUNG
Der Omnio Fenstergriff FG121 ist mit einem elektro-
dynamischen Energiegenerator ausgestattet. Bei jeder
Drehung des Griffes wird Energie erzeugt und ein
Funksignal mit der Griffposition ausgesendet.
REICHW EITE
Die Signalstärke der Funktelegramme nimmt mit zunehmender Entfernung
zwischen Sender und Empfänger ab. Bei Sichtverbindung beträgt die Reichweite
etwa 30 m in Gängen und bis zu 100 m in Hallen, während sie in Gebäuden sehr
stark vom Montageort, von den örtlichen Gegebenheiten sowie den eingesetzten
Baumaterialien abhängt. Die folgende Tabelle zeigt typische Richtwerte für die zu
erwartende maximale Reichweite:
Gipskarton, trockenes Holz: 30 m (max. 5 Wände)
Mauerwerk: 20 m (max. 3 Wände)
Stahlbeton: 10 m (max. 1 Wand oder Decke)
Wärmeisolierende Fenster: 5 m (max. 1 Fenster)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
FG121
Typ / Type
FG121-RW
FG121-AS
werden über
zu planen,
gekippt»
Manual
Window handle
for lifting and sliding doors
Art.-No. / Item N° Window handle for lifting and sliding doors
1375 000 White
1377 000 Aluminium steel

BRIEF INSTRUCTION

• Set the Omnio actuator in the programming mode
according to its instruction manual
• Turn Omnio window handle twice
Note: The window handle must not be further than 5
m away from the Omnio actuator.
• Set the Omnio actuator back in the operating mode
again
GENER AL
The Omnio actuators (receivers) are controlled by radio
signals coming from the Omnio transmitters. Each
transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be manually
programmed and deprogrammed to an actuator by
following a simple procedure. Via actuator each
transmitter can be given a certain function and different
parameters.
With ARCO technology (AWAG Remote Commissio-
ning for Omnio), all Omnio actuators can be configured
completely by radio without manual access to the
device. The powerful software E-Tool constitutes the
key component for convenient planning, configuring
and documenting projects right at your desk.
PRODUCT DESCRIPTIO N
The Omnio window handle FG121 is a battery less,
maintenance-free and wireless transmitter to monitor
the state of sliding doors. It is able to detect the state
"sliding door closed", "sliding door open" and "sliding
door tilted". It can be mounted instead of the normal
window handle.
POW ER SUPPLY
The Omnio window handle FG121 is equipped with an
electro-dynamic energy generator. Turning the handle
generates energy and a radio signal is transmitted
indicating the handle position.
TR ANSM ISSION RANGE
The signal strength of the radio telegrams decreases with increasing distance
between transmitter and receiver. Line-of-sight connections are typically 30 m in
corridors, and up to 100 m in halls, whereas in buildings the transmission range
strongly depends on the installation location, the local conditions and the building
materials used. The following figures for expected transmission range are
considered, they should be treated as a rough guide only:
Plasterboard walls, dry wood: 30 m (max. 5 walls)
Masonry: 20 m (max. 3 walls)
Ferroconcrete: 10 m (max. 1 walls or ceilings)
Heat-insulating windows: 5 m (max. 1 windows)
EnOcean-Technologie (868 MHz )
1371000_Bd_Be.docx / 1876133
V03.000 / 23.01.2018 Seite 1 / 2
