Summary of Contents for RCS AUDIO-SYSTEMS PHM-802?C

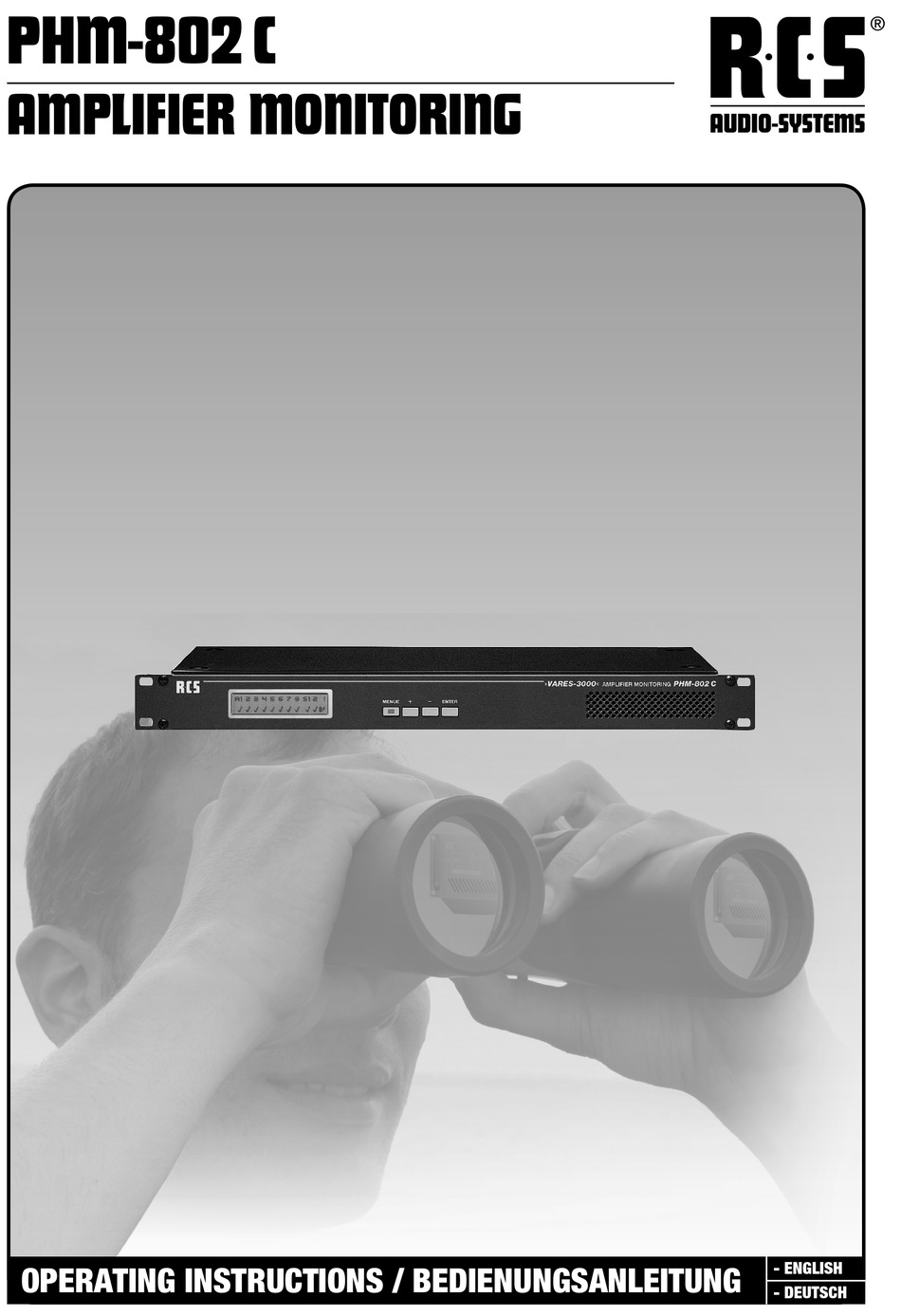

- Page 1 PHM-802 C AMPLIFIER MONITORING - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Page 2: Safety Instruction
PHM-802 C SAFETY INSTRUCTION CAUTION / ACHTUNG CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE REFER SER- VICIING TO QUALIFIED PERSONNEL. ACHTUNG: ZUR VERMEIDUNG VON STROMSCHLÄGEN GEHÄUSEAB- DECKUNG ODER RÜCKSEITE NICHT ENTFERNEN. KEINE VOM BENUT- ZER WARTENDEN TEILE IM INNEREN. - Page 3 PHM-802 C INTRODUCTION / INDEX CONTENTS / INHALT AMPLIFIER MONITORING / VERSTÄRKER-ÜBERWACHUNG INTRODUCTION / EINLEITUNG ............OPERATING ELEMENTS / BEDIENELEMENTE .
-
Page 4: Initial Operation
2. Display 2. Anzeige The display shows the functions of the clock with its pre- Das Display zeigt die Funktionen der Verstärkerüberwa- programmed settings. chung und Ihrer einprogrammierten Ereignisse. MODEL NO.: PHM-802C VARES-3000 AMPLIFIER MONITORING LINK UPDATE 3. BUS-connector 3. Bus-Anschluss... - Page 5 PHM-802 C UNIVERSAL AMPLIFIER MONITORING The pair of wires of the RS-485 interface must be provided Das Adernpaar der RS-485-Schnittstelle muss an beiden with a 120 ohm terminating resistor at both ends, otherwise Enden mit je einem 120-Ohm-Abschlusswiderstand verse- there will inevitably be malfunctions due to reflections at the hen werden, sonst kommt es unweigerlich zu Fehlfunktionen cable ends.
- Page 6 A by-passed input needs to b e closed with a node, as Ein gebrückter Eingang muss mit einer Brücke, wie unten shown in the following schemata angezeigt, abgeschlossen werden! PHM-802C: Verdrahtungsbeispiel (DIP-Schalter 1->2 aktiviert) Audiosignal von Quelle 1 wird auf AMP-1 und AMP-2 geroutet...
- Page 7 PHM-802 C UNIVERSAL AMPLIFIER MONITORING • The expected level can be modified for each amplifier: • Der Messpegel ist für jeden Verstärker einzeln anpassbar: Level of pilotton directly on the item via keybord or Pegel des Pilottons direkt am Gerät per Tastatur oder with software on PC.
- Page 8 - choose use of failure input (opener/closer) Schließer) Service Service - if more then one PHM-802C are connected to the BUS, - Wenn mehrere PHM-802C am Bus angeschlossen wer- choose adress of the items (33..48) den, die Geräteadresse einstellen (33..48) 4.
- Page 9 PHM-802 C UNIVERSAL AMPLIFIER MONITORING OVERVIEW OF DISPLAY MENUE AND FUNCTIONS ÜBERSICHT DISPLAY-MENÜ UND FUNKTIONEN 1. Monitor option 1. Monitoroption Possibility of listening to all connected power amplifiers Möglichkeit des Abhörens aller angeschlossenen Ver- including backup amplifier. stärker incl. Havarieverstärker; –...
- Page 10 PHM-802 C UNIVERSAL AMPLIFIER MONITORING 6. Set measuring frequency 6. Messfrequenz einstellen Setting the measuring frequency with which the ampli- Einstellen der Messfrequenz mit der die Verstärker ge- fiers are tested prüft werden - Press the MENUE key - Taste MENUE drücken - Press the (+) key 5 times - Taste (+) drücken, 5 mal - Press the ENTER key...
- Page 11 PHM-802 C UNIVERSAL AMPLIFIER MONITORING 12. Bus option 12. Busoption Display of the „bus option“ Anzeige der „Busoption“ Integration of the device into the VARES-3000 System Einbindung des Gerätes in das VARES-3000 System mit with the help of an RS-485 interface Hilfe einer RS-485 Schnittstelle - Press the MENUE key - Taste MENUE drücken...
- Page 12 PHM-802 C UNIVERSAL AMPLIFIER MONITORING 9. Now the new information is saved and used in 9. Nun werden mit der Taste ENTER die neuen Werte im EEPROM EEPROM des Gerätes abgelegt und verwendet. 10. By pressing MENUE-Button the main-menue is closed, 10.
- Page 13 PHM-802 C UNIVERSAL AMPLIFIER MONITORING MONITORING THE FUNCTIONS OF ÜBERWACHUNG DER FUNKTIONEN DES PHM-802 C PHM-802 C 1. Occuring failures are given signal by a beeper, the failu- 1. Auftretende Fehler werden durch einen Beeper, das Feh- rerelais and the blinking displayillumination lerrelais und die blinkende Displaybeleuchtung signali- siert.
- Page 14 PHM-802 C UNIVERSAL AMPLIFIER MONITORING Technical Data PHM-802 C Technische Daten PHM-802 C Display LCD Dot Matrix 2x24, illuminated, adjustable contrast, Anzeige LCD-Display, 24 Zeichen, zweizeilig, beleuchtet, bilingual zweisprachig Bedienung 4 Buttons, 1x illuminated Bedienung 4 Tasten, 1x beleuchtet Monitored Amplifier 10 (including 2 spare amplifier) Anzahl der überwachten 10 (davon 2 Havarieendstufen)
- Page 15 PHM-802 C UNIVERSAL AMPLIFIER MONITORING MONITORING OPTION PMU-802 A MONITOROPTION PMU-802 A Short description Kurzbeschreibung The PMU-802A is an option module for emergency switching Das PMU-802A ist ein Optionsmodul für die Havarieum- PHM-802 C. It can be used to monitor all ten power amplifier schaltung PHM-802 C.
- Page 16 Hardware and Software specifications subject to change without notice. Techische Änderungen in Hardware und Software vorbehalten. Techische Änderungen in Hardware und Software vorbehalten. © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS09.04.2018 RCS09.04.2018 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
