DEUTSCH
BL-201-05-868 ERCO 3xGRP 1xSCENE
EnOcean-DALI-Controller
Gebrauchs- und Montageanleitung
Technische Änderungen vorbehalten
Stand: 02.06.2017
www.deuta-controls.net
Normen und Standards
CE-Konformität: 2014/53/EU RED-Richtlinie
2011/65/EU RoHS-Richltinie
Produktsicherheit: DIN EN 60950-1:2011 + A12 Cor. 1:2012
+ Cor. 1:2012
EMV: EN 61000-6-2:2005
EN 61000-6-3:2007 + A1:2011 + Cor 1:2012
EN 301 489-1:2011 V1.9.2
EN 301 489-3:2013 V1.6.1
EN 300 220-2:2012 V2.4.1
Technische Daten
Versorgungsspannung: 230 V AC / 50 Hz
Nennstrom: 12 mA @ 230 V AC
Leistungsaufnahme: typ. 2,8 W, max. 4,0 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 34 mA
Sende-/
Empfangs-Mittenfrequenz:
Genutzter Frequenzbereich:
Maximale Sendeleistung:
Empfänger-Kategorie nach EN 300200:
Anschlussklemmen: keine, Kontaktierung erfolgt über die
Lichtschiene
Gehäuse: UL-V0, hellgrau
Schutzart: IP20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 150 g
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Das Gerät darf nicht geöffnet werden, alle zur
Installation notwendigen Schnittstellen sind von außen zugänglich.
Das Gerät darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb gefahren für Menschen, Tiere
oder Sachwerte entstehen können.
DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: +49 (0) 22 02 285 57 – 60
Fax: +49 (0) 22 02 285 57 – 79
E-Mail: info@deuta-controls.de
Seite 1
868.3 MHz / ASK (EnOcean)
868.0 – 868.6 MHz
typ. 3 dBm @ 868.300 MHz
2
Seite 3
Anwendung
Der EnOcean-DALI-Controller BL-201-05-868 ERCO 3xGRP 1xSCENE
besitzt folgende Schnittstellen:
• 1x bidirektionaler EnOcean-Master (868 MHz)
• 1x DALI Master mit DALI Netzteil für bis zu 17 Slaves (max. 34 mA)
• 1x Service-Taster (unten am Gehäuse)
• 1x Service LED rot (in der Gehäuseseite, mittig im Geräteaufkleber)
• 1x 230 V AC Schaltnetzteil
Der BL-201-05-868 ERCO 3xGRP 1xSCENE ist eine Lichtsteuerung
und dient zu Ansteuerung von Leuchten mit DALI Interface mittels
drahtloser Schalter auf Basis von EnOcean Funktechnologie.
Die Steuerung besitzt eine feste Funktion.
Sie wurde speziell für den Einsatz in ERCO oder ERCO kompatiblen DALI
Stromschienen entwickelt.
Über die seitlich integrierte Service-LED werden die verschiedenen
Betriebsmodi oder auch Statusinformationen der Steuerung signalisiert.
Typenübersicht / Geltungsbereich
Art.-Nr.: # 11205
EnOcean-DALI-Controller Serie BL-201
Funktion: 3x Gruppe ON/OFF/DIM 1x Preset auf Doppelwippe
230V AC, 868 MHz, Adapter für ERCO DALI Track
Elektrischer Anschluss
Der BL-201-05-868 ERCO 3xGRP 1xSCENE ist für den Betrieb an 230 V AC
Netzspannung ausgelegt. Beim elektrischen Anschluss gelten die
technischen Daten des Gerätes.

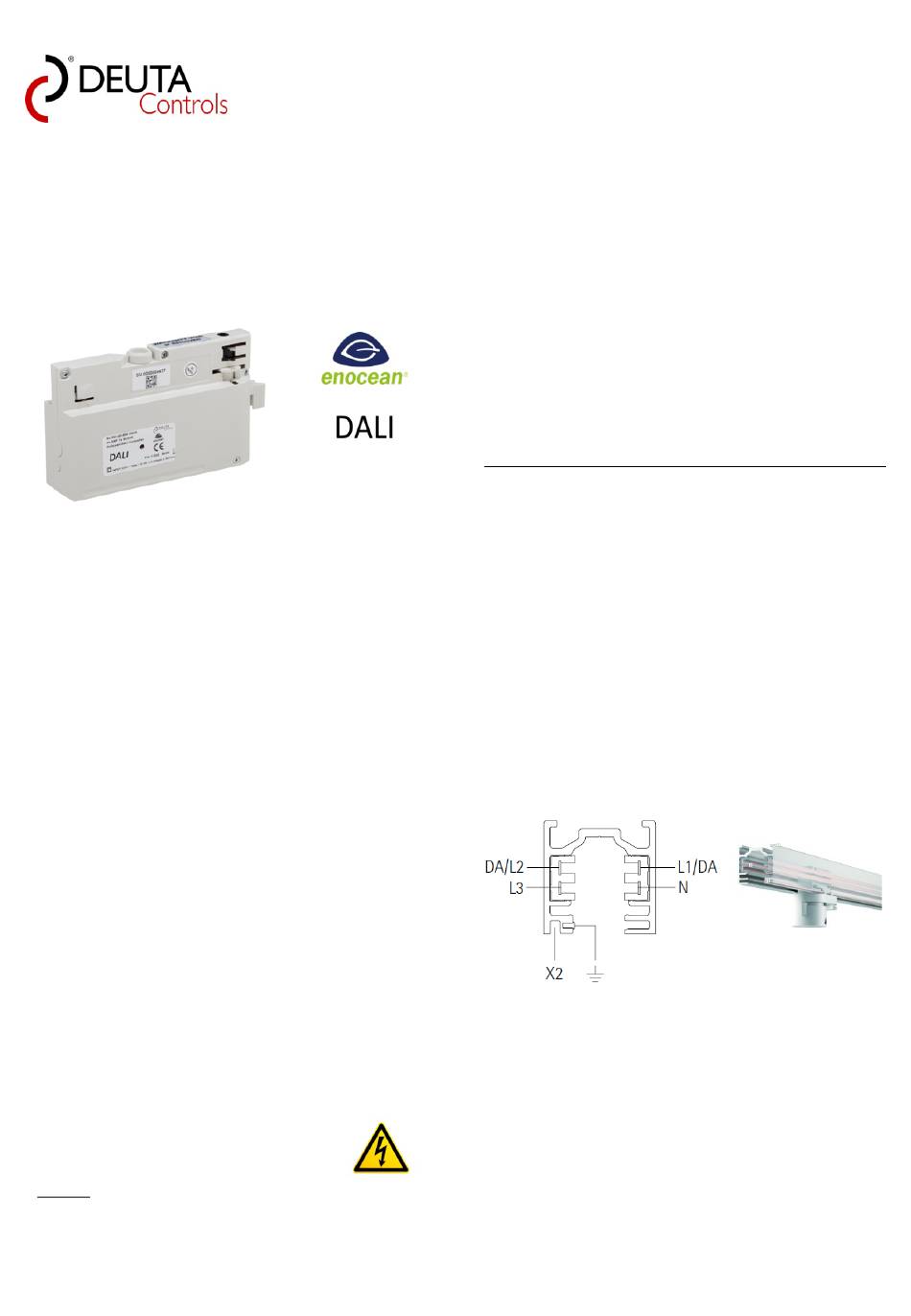

Anschlussplan
Installation/ Schutzmaßnahmen
• Der BL-201-05-868 ist kompatibel zu allen ERCO DALI Stromschienen.
Bitte beachten Sie die jeweils gültigen Installations- und
Montagevorschriften des Herstellers.
• Für den Betrieb ist keine separate 868 MHz Sende-/Empfangsantenne
erforderlich.
• Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung
zur Netztrennung vorhanden sein.
• Es ist eine Überstrom-Schutzeinrichtung vorzuschalten (10 A).
• Nicht geeignet zur Installation in IT-Netzen (ohne Neutralleiter).
• Das Gerät ist so zu montieren, dass das Label /Typenschild nach dem
Einbau sichtbar ist.
