Summary of Contents for GALA GDH-3018

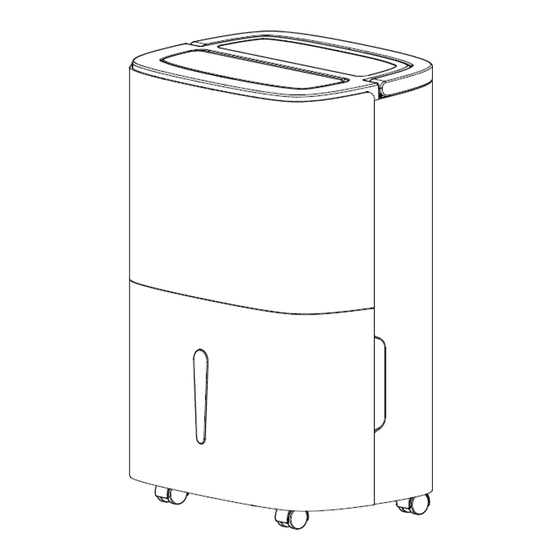

- Page 1 Manual of Dehumidifier model no. GDH-3018...
-
Page 2: Table Of Contents
Table of Contents Safety Warning………………………………………………..2 Frequent enquiries ……………………………………………3 Installation……………………………………………………..4 Components…………………………………………………..5 Control Panel…………………………………………………..6 Operation Methods…………………………………………… 7 Drainage……………………………………………………… 8-9 Maintenance…………………………………………………10 Troubleshooting………………………………………………11 Technical Parameters ……………………………………….12... -
Page 3: Safety Warning
Safety Warning For your safety, please read the following contents carefully before using this dehumidifier: Requirements: Install this humidifier in smooth place to reduce vibration and noise. Do not place this dehumidifier in water or other liquids. ... -
Page 4: Frequent Enquiries
Frequent enquiries Q: Why is less water stored in water tank of the dehumidifier in winter? In winter temperature is low and air is dry. In comparison with summer, the dehumidification ability of the dehumidifier decreases remarkably, this is not a fault. -
Page 5: Installation
Installation Please drain the water from water tank before running. During running please do not open doors and windows as much as possible since this can save energy resources. When the dehumidifier is installed, a certain space must be reserved around this dehumidifier, the minimum distance above is 50cm, and the minimum distance in front/rear and left/right is 20cm as required, as shown in figure below. -
Page 6: Components
Components Front side Wind blade Control panel Water tank cover Front cover Water tank handle Back cover Water tank Back side Handle Filter frame Drain Wrapping post Wheel... -
Page 7: Control Panel
Function Speed Indicator Clothes On/Off GDH-3018 LCD Display In AUTO, CONTINUOUS AND DRYING modes, etc., this figure displays room humidity. When humidity is set in AUTO mode, this figure shows the set humidity; and displays the set time in timer state, % represents percentage of humidity. -
Page 8: Operation Methods
Operating methods Description of functions Setting of timer off When the dehumidifier is running, press the [Timer key] to adjust time from 1h to 24h, pressing the key once to increase the setting time by 1h, after the setting time exceeds 24h, the figure returns to 1 to start cycle. -
Page 9: Drainage
Drainage 1. Use of water tank When the water tank is full of water, the full water icon on LCD flashes (the compressor, fan and negative ion will stop running), the BUZZER sounds for 10 times to remind the user till water is drained. Place both hands... - Page 10 2. Continuous drainage If you do not want to drain water in the water tank frequently, you can connect a drainage pipe (with inner diameter 9mm) on the back of this dehumidifier to drain water, and this pipe shall be bought by the user. ...
-
Page 11: Maintenance
Maintenance Precautions: Please disconnect power supply before maintenance or repair to prevent electric shock. If the dehumidifier is not used for long time, please disconnect power supply. Please do not clean the dehumidifier body with chemical solvents such as alcohol, gasoline and benzene, etc.。... -
Page 12: Troubleshooting
Troubleshooting If the following problems occur to the dehumidifier, the following solutions can be adopted. Symptoms Possible reasons Solutions Does power plug fall? Insert power plug into socket. Is the water tank full of water? (the Drain water from the water water tank is full of water or is placed tank, and then install the The dehumidifier does not... -
Page 13: Technical Parameters
Technical Parameters Model GDH-3018 Operating voltage 220-240V/50Hz Dehumidification ability 30L/day @ 30℃ 80%RH 18L/day @ 26.7℃ 60%RH Rated power 360W Capacity of water tank Weight (net) 13.5kg Dimensions (mm) 498 x 343 x 240 (HxWxD) All data are for reference only, and are modified for improvement... - Page 14 Meaning of crossed –out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact your local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well- being.
- Page 15 Manual of Dehumidifier 抽濕機使用手冊 model no. GDH-3018...
- Page 16 目 目 錄 錄 安全警示………………………………………………………..2 常見問題………………………………………………………..3 安裝 安裝……………………………………………………………..4 組件……………………………………………………………..5 控制面板………………………………………………..…6 操作方法 操作方法 ………………………………………………………7 排水 ……………………………………………………………8-9 保養 ……………………………………………………………10 故障排除 故障排除 ………………………………………………………11 技術參數 ………………………………………………………12...
-
Page 17: 安全警示
安全警示 為了您的安全，請在使用本機前仔細閱讀以下內容： 要求： 將本機安裝於平地以減少震動和噪音 。 切勿將本機放置於水或者其他液體中。 為防止意外發生，請勿在電線或其他連接損壞的情況下使用 本機。 對本機維修僅限專業電工。 在無人指導的情況下勿讓小孩觸碰。 在停止使用 重置或清洗本機時 請拔掉電源 在停止使用，重置或清洗本機時，請拔掉電源。 請在規定電壓下使用。 本機僅供室內使用，請勿做其他用途。 請勿置重物於本機之上。 重啟本機前請清空水箱以免溢濺。 請勿傾斜以免溢出的水損壞本機。 請勿放置硬物於機內，避免錯誤及損壞的發生。 發生異常時（如發出焦味等），請關閉本機並拔下電源線。 長期不使用本機時，請拔下電源線。 禁止: 請勿將本機置於發熱裝置（火焰或加熱器等）附近。 ▲... -
Page 18: 常見問題
常見問題 為何冬天抽濕機水箱中存水較少？ 為何冬天抽濕機水箱中存水較少？ 在冬天，氣溫低，空氣乾燥。相較夏天，抽濕機的抽濕能 力劇烈下降，這並非故障。 為何抽濕機無法運轉或突然停止運轉？ 本機可能處於水滿，或者水箱沒裝好狀態，倒掉水箱裏的 水，或者重新按照正確方式把水箱裝好即可。 可能此時處於“抽濕模式”環境溫度較低或較高 (當環境溫 度低於5℃或高於32℃將無法抽濕)。 機器的使用環境溫度為5-32℃，相對濕度30%-80%。最佳使 用溫度為16-32℃； 為何送風口吹出熱風? 為何送風口吹出熱風? 本機抽取室內的空氣，由抽濕單元將其冷卻，溫度降低到 凝露點以下，凝結成水滴，水滴最後落入水箱，經過抽濕 的空氣再由回溫單元升溫，這樣做能夠降低能耗，也加快 抽濕的速度，所以排出即為熱風，這並非故障。... -
Page 19: 安裝 安裝
安裝 運轉之前請將水箱中的水倒掉。 運轉中請儘量少開門窗，這樣做可以節省能源。 安裝抽濕機的時候， 務必在本機周圍留下一定的空間要 求上方最小50cm，前後左右最小20cm。如下圖。 本機在使用時發現噪音大時： 建議在本機 墊上墊子或減震橡膠板等 這樣可以減少 建議在本機下墊上墊子或減震橡膠板等，這樣可以減少 振動和噪音，還能減少木地板或地毯的凹陷。... - Page 20 組件 前側 導風葉 控制面板 面板 水箱蓋 背板 水箱把手 水箱把手 水箱 後側 把手 過濾網框 過濾網框 排水口 繞線柱 腳輪...
-
Page 21: 控制面板
TANK IONIZER HIGH AUTO FULL INSIDE DRYING CNT/ Swing 3 S - ION Humidity Power Timer Function Speed Indicator Clothes On/Off GDH-3018 液晶顯示 在自動抽濕、乾衣等模式下此圖案顯示室 內的濕度，在自動抽濕模式下設定濕度此 圖案顯示設置濕度；定時狀態顯示定時時 間，%表示濕度的百分比。 間，%表示濕度的百分比。 濕度調節鍵 在自動抽濕下可設定濕度,在30%-80%之間循環，每 5%為一個單位。 模式鍵 在開機或定時開機時按此鍵可選擇自動抽濕、強力抽濕等模 在開機或定時開機時按 鍵可 擇自動抽濕 強力抽濕等模 式，選擇模式對應的指示燈亮。 開關鍵 按此鍵開啟和關閉機器。... -
Page 22: 操作方法 操作方法
操作方法 功能說明 定時關機的設置 在機器運行狀態下，按[定時鍵]進入定時狀態，通過濕度調節 鍵來調節時間從1小時到24小時，每按一次則設定時間增加1 小時，超過24小時後，數字回到1，開始循環，也可以一直按 住濕度調節鍵，時間向前增加循環變化，設定的時間到時， 機器自動關機。設定完成後，如果定時鍵在5秒內無任何動作， 則表示確認定時時間。定時關機狀態時，[定時鍵]上的按鍵燈 常亮。 定時開機的設置 定時開機的設置 在機器待機狀態下，按[定時鍵]進入定時狀態，通過上下鍵調 節所需定時時間的調法與定時關機一樣，設定完成後，如果 [定時鍵]在5秒內無任何動作，則表示確認定時時間。定時開 機狀態時，[定時鍵]上的按鍵燈常亮，控制屏顯示設定時間。 自動抽濕模式 自動抽濕，選中此選項，如果房間濕度>設定濕度+5%，則壓 縮機啟動，風機設定風速運行，如果房間濕度<設定濕度-5%， 縮機啟動，風機設定風速運行，如果房間濕度 設定濕度 5%， 則壓縮機停止，風機設定風速運行，如果房間濕度在設定濕 度+5%到設定濕度-5%之間，整機按原運行狀態運行，設定濕 度的初始值為50%。 強力抽濕模式 強力抽濕模式，選中此選項，則不管房間裏相對濕度如何， 壓縮機啟動，風機默認高速運行，風速可調節。 機內乾燥功能 按下機內乾燥鍵開啟機內乾燥功能，能防止機內發霉，再 按下機內乾燥鍵則關閉此功能。... - Page 23 排水 1、水箱的使用 當水箱充滿水時，控制面板上的水滿圖示閃爍(此時整機將停止運 轉)，警報器響十聲提醒使用者，直至水被倒掉。 將雙手分別放在後殼側邊 將雙手分別放在後殼側邊 將水箱蓋扣上，水箱把手旋 將水箱蓋扣上，水箱把手旋 的凹陷處，輕輕取出水箱 轉放下。 掀開右側的水箱蓋，將水 再把水箱輕輕地放回正確的 從水箱與水箱蓋之間形成 位置再重新開啟抽濕機。 缺口內倒出。 注意:當水箱水滿時請把水箱中的水清空，在把水箱放入機體前， 請確認浮球是否旋轉靈活，然後用雙手將其推入到位。...
- Page 24 2、連續排水方式 如果你不想經常去倒水箱裏的水，可以在本機後面連接一個排水 管(管的內徑為9mm)排水，這根管需要用戶自己購買。 在後面找到堵住排水口的 用力拉下膠塞 位置，如圖所示: 用一條適合長度的排水管 使用前請仔細檢查排水 牢固地連接到排水口上。 管是否接牢，以避免水 洩漏出來。 注意：外接水管不可過長，水準高度切勿高過排水口，後段水管 要平滑順暢。否則排水不 順有漏水風險。...
- Page 25 保養 注意事項： 在維護或修理前請先拔掉電源，以避免觸電。 在維護或修理前請先拔掉電源，以避免觸電。 如果很久不用抽濕機，請拔掉電源。 請不要使用酒精，汽油，苯等化學溶劑清潔機體。 請定時用沾潔淨水的軟布 清洗 水箱，以避免裏面發霉。 用濕布輕輕地擦拭機體 用濕布輕輕地擦拭機體 至少兩周清洗一次可洗 至少兩周清洗 次可洗 表面，不要使用清潔劑 的過濾網，簡單地用潔 ，以免傷害塑膠表面。 淨水清洗就可以了，不 要使用化學溶劑或熱水 清洗。...
-
Page 26: 故障排除
故障排除 如果抽濕機出現了下列問題，可以按以下方法決解。 狀況 狀況 可能的原因 可能的原因 解決方法 解決方法 電源插頭是否掉了 ？ 把電源插頭插在插座上。 水箱的水是否滿了？（水箱的水 把水箱裏的水倒掉，然後 抽濕機不運轉 滿了或水箱放置的位置不對） 再把水箱裝回去。 環境溫度過低或高 建議在5-32℃環境下使用 在乾燥的季節，抽濕能力 房間的溫度或濕度是否太低了？ 將會降低。 抽濕功能不起作用 將阻擋出風口和進風口的 出風口和進風口是否被阻擋？ 物品清理乾淨。 按照上面的方法清理空氣 不出風 空氣過濾網是否被阻塞了？ 過濾網。 是否放置不妥，以至本機傾斜或 請把抽濕機放置於平穩的 不穩？ 地方使用。 按照上面的方法清理空氣 運行時噪音異常 空氣過濾網是否被阻塞了？ 過濾網。 冷媒流動的聲音屬正常現 有“哧哧”聲 象 排水管連接鬆弛... -
Page 27: 技術參數
技術參數 型號 GDH-3018 工作電壓 220-240V/50Hz 30L/day @ 30℃ 80%RH 抽濕能力 18L/day @ 26.7℃ 60%RH 額定功率 功率 360W 水箱容量 重量(淨重) 13.5kg 尺寸(mm) 尺寸(mm) 498 x 343 x 240 (高 x 寬 x 深) 一切數據只供參考,產品功能或因技術提升而改動，恕不另行通知。...
