Betriebsanleitung für
DE
interne Kartenlesegeräte
Artikelnummer: 95930, 95931, 95932
Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur Benutzung.
Bewahren Sie dieses Dokument zum Nachlesen oder für die Weitergabe des Produkts auf.
Sicherheitshinweise
Verletzungsgefahr durch ungeeignete Vorgehensweise
>> Vor Arbeitem am offenen Computer immer Netzstecker ziehen!
>> Technische Daten von Produkt, Stromnetz und Peripheriegeräten vergleichen. Diese müssen identisch sein oder innerhalb der vorge-
gebenen Parameter liegen.
>> Produkt, Produktteile und Zubehör nicht modifizieren, Gehäuse nicht öffnen.
>> Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
>> Anschlüsse und Schaltkreise nicht kurzschließen.
Sachschaden durch ungeeignete Vorgehensweise
Wartung, Pflege
>> Das Produkt ist wartungsfrei.
>> Nur ein trockenes oder leicht mit Wasser befeuchtetes, weiches Tuch zum Reinigen verwenden.
>> Keine Reinigungsmittel und Chemikalien verwenden.
bestimmungsgemäßer Gebrauch
>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand verwenden.
>> Nur im Trockenen verwenden.
>> Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten Fähigkeiten geeignet.
>> Andere Verwendungszwecke als im Kapitel Beschreibung und Funktion geschildert, sind nicht gestattet.
Beschreibung und Funktion
Ihr Produkt ist ein internes Kartenlesegerät, welches zum Einbau in 3,5"-Einbauschächte konzipiert ist und die Schnittstellen Ihres PCs erweitert.
Je nach Modell variieren die internen Anschlüsse bei identischen Kartenslots.
Modell
Lieferumfang

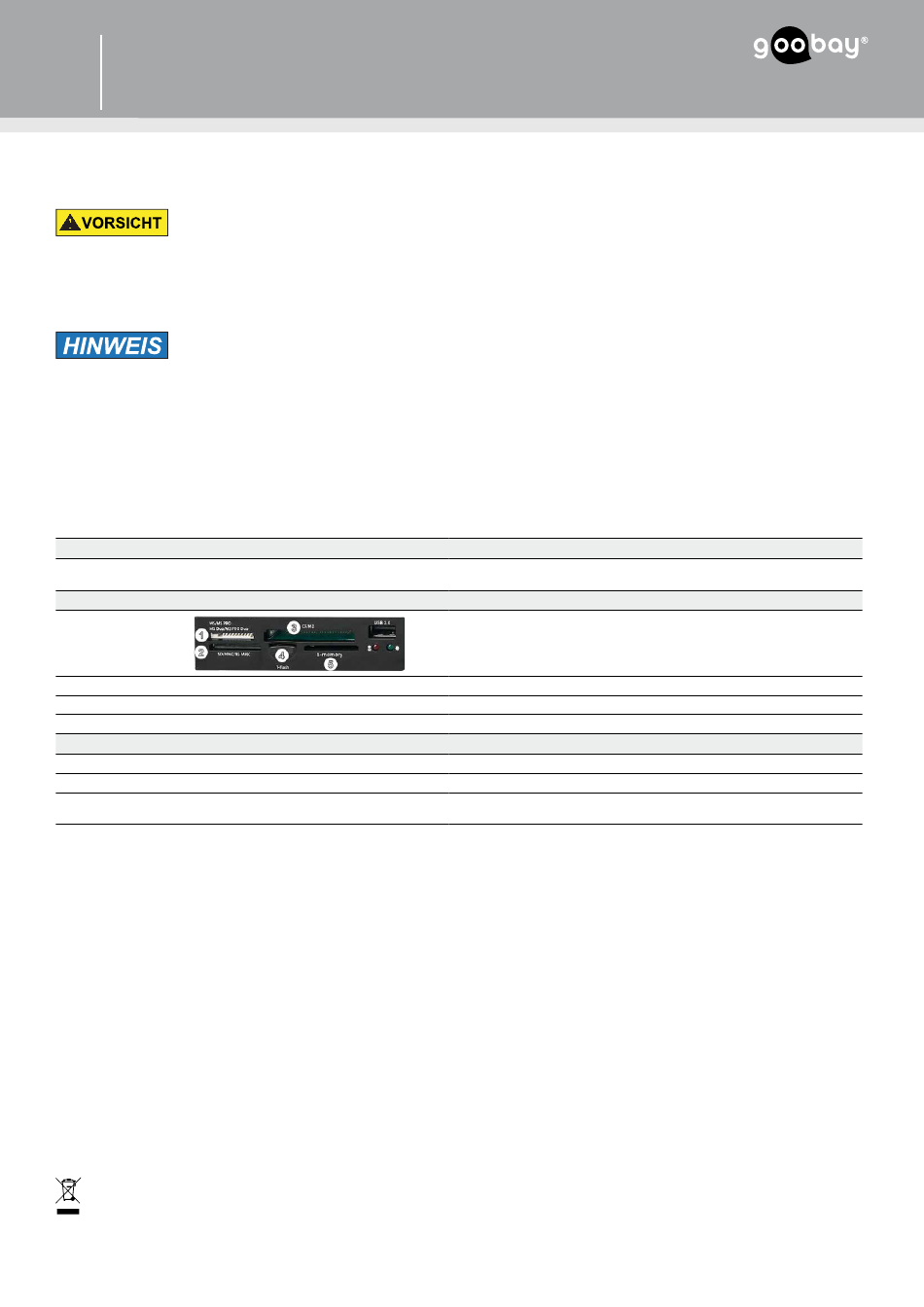

Bedienelemente
Kartenformate:
USB-Anschluss
Betriebs-LED (leuchtet bei Betrieb)
Kartenleser-LED (blinkt beim Lesen und Beschreiben)
Technische Daten
Maße
Gewicht
Mainboard-Anschluss
Kartenleser anschließen
1. Ziehen Sie den Netzstecker Ihres PCs aus der Steckdose.
2. Öffnen Sie das PC-Gehäuse und entfernen Sie den Gehäusedeckel.
3. Schieben Sie das Kartenlesegerät einen freien 3,5"-Einbauschacht Ihres PC-Gehäuses und schrauben Sie das Kartenlesegerät fest.
4. Schließen Sie die Anschlusskabel an der Rückseite des Kartenlesegeräts an das Mainboard an.
Achten Sie auf die Hinweise in der Betriebsanleitung des Mainboard-Herstellers.
Achten Sie auf sichere Kabelverlegung und darauf, dass die Kabel keine Computerbauteile behindern.
5. Verschließen Sie das PC-Gehäuse
6. Verbinden Sie Ihren PC wieder mit einer Steckdose und schalten Sie alle Geräte ein.
Treiber installieren
1. Legen Sie die Treiber-CD ROM in ein freies Laufwerk ein.
2. Sollte die Treiberinstallation nicht automatisch starten, wählen Sie setup.exe und folgen Sie den Bildschirmanweisungen.
Bedienung
Die grüne LED leuchtet bei Betriebsbereitschaft.
Die rote LED blinkt bei Schreib- und Lesezugriffen.
Einstecken/Entnehmen von Speicherkarten
Stecken Sie die Speicherkarte in einen passenden Kartenslot.
Achten Sie auf die richtige Orientierung und wenden Sie keine Gewalt an!
Mehrere Kartenslots können gleichzeitig verwendet werden, wenn Sie z.B. Daten zwischen Speicherkarten umkopieren möchten.
Ziehen Sie Speicherkarten nie während einer noch nicht abgeschlossenen Aktion heraus. Dies kann die Speicherkarte beschädigen.
Auslesen/Beschreiben von Speicherkarten
Jeder Einschub des Kartenlesers wird wie ein herkömmliches Wechseldatenträger-Laufwerk eingebunden.
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestand-
teile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer
Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und
elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen
kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wich-
tigen Beitrag zum Schutz unserer Umwelt. WEEE Nr. 82898622
Goobay | Pillmannstraße 12 | 38112 Braunschweig | Germany
®
95930
USB 2.0 Kartenlesegerät, Treiber, Betriebsanleitung
SLOT 1: MS Serie
SLOT 2: SD/SDHC/SDXC Card Serie/MMC
SLOT 3: CF/MicroDrive Serie
SLOT 4: Micro SD/SDHC/SDXC/T-Flash/M2 Serie
SLOT 5: XD Serie
USB 2.0
102 x 93.7 x 25 mm
85g
8 PIN
Revisionsdatum: 2013-11-19 | Version 1
95931 95932
USB 3.0 Kartenlesegerät,
Treiber, Betriebsanleitung
USB 3.0
grün
rot
102 x 121 x 25 mm
225g 252g
5.25 Powerstecker 4PIN,
19PIN
