FRYTOWNICE 1-KOMOROWE I 2-KOMOROWE
INSTRUKCJA UŻYTKOWANIA
ELECTRIC FRYER
USER'S MANUAL
Modele/Models: FG09008, FG09028, FG09006, FG09026
Przed rozpoczęciem wprowadzania nastaw urządzenia, jego obsługą i konserwacją dokładnie zapoznać się z niniejszą instrukcją.
Please read the manual thoroughly prior to equipment set-up, operation and maintenance.

Advertisement

loading
Need help?

Need help?

Do you have a question about the FG09008 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Forgast FG09008

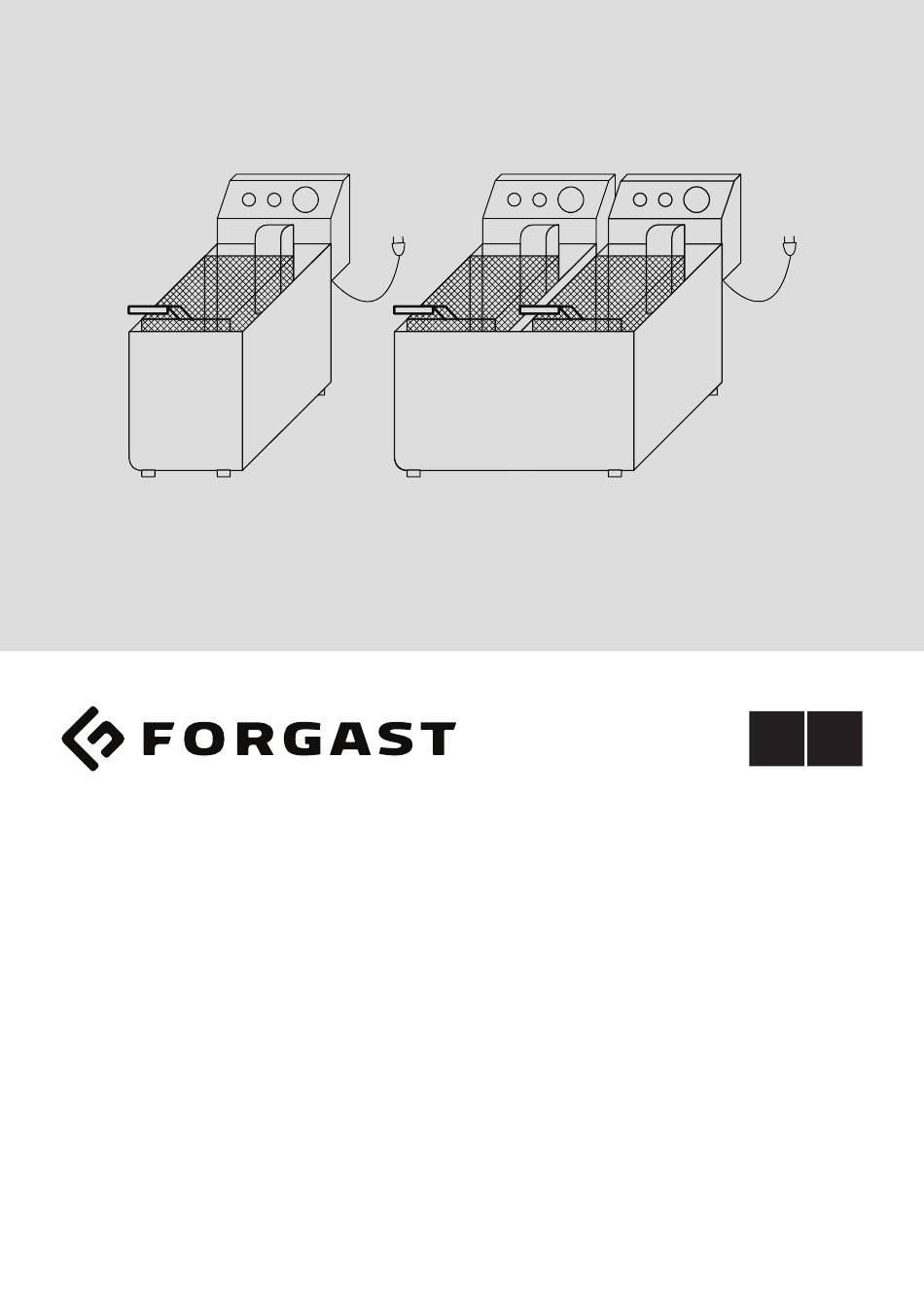

  • Page 1 FRYTOWNICE 1-KOMOROWE I 2-KOMOROWE INSTRUKCJA UŻYTKOWANIA ELECTRIC FRYER USER’S MANUAL Modele/Models: FG09008, FG09028, FG09006, FG09026 Przed rozpoczęciem wprowadzania nastaw urządzenia, jego obsługą i konserwacją dokładnie zapoznać się z niniejszą instrukcją. Please read the manual thoroughly prior to equipment set-up, operation and maintenance.
  • Page 2 10. Pojemnik na olej 11. Tablica osłonowa grzałki DZIAŁANIE • Frytkownica elektryczna Forgast może być wyposażona w jedną lub dwie komory. Dwukomorowa frytkownica może smażyć jednocześnie dwa rodzaje żywności. • Urządzenie wyposażono w termostat i można ustawiać temperaturę smażenia. Sytuację można monitorować dzięki wskaźnikom mocy i nagrzewania.
  • Page 3 PODSTAWOWE PARAMETRY - FRYTOWNICE 1-KOMOROWE NAZWA FG09006 FG09008 Napięcie 220 - 240V, 50/60Hz 220 - 240V, 50/60Hz 3000 W 3250 W Liczba zbiorników na olej Rozmiar zbiornika na olej 240×300×150 mm 240×300×200 mm Pojemność Liczba koszyków do smażenia Rozmiar powierzchni smażących...
  • Page 4 SCHEMAT OBUDOWY • S1 - Mikro-przełącznik • SA - Ogranicznik temperatury • EH - Elektryczna grzałka • HL1 - Wskaźnik zasilania • HL2 - Wskaźnik ogrzewania • E - Uziemienie • SB - Sterownik temp. UWAGA: Obwody frytkownic elektrycznych jedno i dwukomorowych różnią się od siebie. Dwukomorowe frytkownice mają dwie komory, dwie skrzynki elektryczne i dwa osobne sterowniki temperatury INSTRUKCJA 1.
  • Page 5 Na zewnętrznej stronie urządzenia znajduje się przycisk reset chroniący przed przegrzaniem. W przypadku nadmiernej temperatury zadziała wyłącznik bezpieczeństwa w formie przycisku. Nacisnąć przycisk reset w celu ponownego uruchomienia urządzenia. 17. W skrzynce elektrycznej umieszczono mikro-przełącznik. W przypadku konieczności obsługi skrzynki elektrycznej należy odłączyć...
  • Page 6: Rozwiązywanie Problemów

    ROZWIĄZYWANIE PROBLEMÓW SYMPTOM MOŻLIWA PRZYCZYNA DZIAŁANIE Wtyczka nie jest podłączona Wyjąć wtyczkę. Podłączyć urządzenie do sieci, świeci poprawnie. się wskaźnik zasilania i urządzenie Wyregulować dystans mikro- Mikro-przełącznik nie styka. nagrzewa się. przełącznika Połączyć obie strony elektrycznej grzałki i ześrubować. Wskaźnik nagrzewania nie świeci się a Podłączenie elektrycznej grzałki jest temp.
  • Page 7 CODZIENNA KONTROLA Urządzenie należy codziennie poddać oględzinom przed rozpoczęciem jego użytkowania. Czy urządzenie jest pochylone? Przed rozpoczęciem użytkowania Czy kabel zasilający jest stary lub uszkodzony? Czy panel sterowania jest uszkodzony? Czy czuć dziwny zapach? Po zakończeniu użytkowania Czy górna i dolna płyta modułowa nie podgrzewają się w tym samym czasie? Czy z urządzenia wydobywają...
  • Page 8 DEKLARACJA: Specyfikacja elektrycznej rury grzejnej przedstawia się następująco: • FG09006: 3000W, 230V/50Hz • FG09008: 3250W, 230V/50Hz SCHEMAT ELEMENTÓW 1-komorowa frytkownica elektryczna Forgast 2-komorowa frytkownica elektryczna Forgast 1. Wskaźnik Mocy 14. Gumowe Stopy 2. Wskaźnik Ogrzewania 15. Zbiornik Na Olej 3. Śruba Ścianki Bocznej 16.
  • Page 9 LISTA ELEMENTÓW - FRYTOWNICE 2-KOMOROWE NAZWA SPECYFIKACJA ILOŚĆ Wskaźnik zasilania φ12 250V/14A Wskaźnik ogrzewania φ12 250V/14A Śruby montażowe ścianki tylnej M4×8 Ścianka tylna Nierdzewne S=0.8 Skrzynka elektryczna Nierdzewne S=0.8 Ogranicznik temp. C / 250V Połączenie ceramiczne Izolacja ceramiczna 250V/16A Mikro przełącznik KW-7-0/16A Sterownik temp.
  • Page 10 INSTALLATION/ OPERATION IMPORTANT! PLEASE READ BEFORE INSTALLATION • Any refitting and wrong installation, adjustment and maitenance can lead to property loss and casualty. • Please contact the supplier if you need to ajdust or maintain it and all these should be done by authorized professionals. •...
  • Page 11 BASIC PARAMETER - 1-TANK 1-BASKET ELECTRIC FRYER NAME FG09006 FG09008 Voltage 220 - 240V, 50/60Hz 220 - 240V, 50/60Hz Power 3000W 3250 W Number of oil pot Size of oil pot (mm) 240×300×150 240×300×200 mm Volume Number of frying basket Size of frying 185×240×100...
  • Page 12 Circuit diagram • S1 - Micro-switch • SA - Temperature limiter • EH - Electric heating tube • HL1 - Power indicator • HL2 - Heating indicator • E - Earth ground • SB - Temperature controller NOTE: The circuit principle of ef series 1-tank/2-tank electric fryer is different. The differenceis that 2-tank electric fryer has two tanks and two electric box and two separate temperature controller.
  • Page 13: Notes For Installation

    17. There is “reset button for over heating” out of the shell. When temperature is over, the protecting button works. Press the reset button to restart. 18. There is micro-limit switch in the electric box. When put electric box into bottom box electricity get go the electric box; take it out then power is off.
  • Page 14: Troubleshooting

    TROUBLESHOOTING TROUBLES CAUSES SOLUTION Remove the plug. Plug the machine and get through Plug is not inserted well. Adjust the limit distance of micro- power supply, power indicator is not switch on and heat. Micro-swwitch contacts not well. Firm two sides of electric heating tube and screw.
  • Page 15: Daily Check

    DAILY CHECK Everyday notice the situation of the machine before or after using. Whether the machine is tilted? Before using Whether the power cord is old, broken or damaged? Whether the control panel is damaged? Whether there is strange smell? After using Whether the upper and lower module plate cannot be heated at the same time? If there any strange voice of is the machine out of control while the machine is lifting?
  • Page 16 DECLARE: The specification of each electric heating tube in fryer is: • FG09006: 3000W, 230V/50Hz • FG09008: 3250W, 230V/50Hz SOLID DIAGRAM 1-tank electric fryer 2-tank electric fryer 1. Power indicator 14. Rubber feet 2. Heating indicator 15. Oil pot 3. Screw of side board 16.
  • Page 17 LIST OF SOLID DIAGRAM - 2-TANK FRYER NAME SPECS AMOUNT Power indicator φ12 250V/14A Heating indicator φ12 250V/14A Fix screw for back board M4×8 with flat pat Back board Stainless S=0.8 Electric box Stainless S=0.8 Temperature limiter C / 250V Connection ceramic Insulated ceramic 250V/16A Micro-switch...
  • Page 18 Sprawdź więcej produktów na / Check out more products on www.forgast.com Kontakt / Contact +48 327 508 130 / info@forgast.com...
  • Page 19 Gwaranta Produkty. Gwarancją dotyczy jedynie produktów marki FORGAST stanowiącej własność Gwaranta, zwanych dalej „Produktami”. Gwarant udziela kupującemu gwarancji na okres 12 miesięcy od dnia sprzedaży Produktu. Gwarancją objęte są jedynie Produkty nabyte na podstawie umowy sprzedaży zawartej z Gwarantem.
  • Page 20 o) uszkodzenia wynikające z nieprawidłowej konserwacji lub czyszczenia Produktu, np. zaniechania konserwacji Produktu, zastosowania niewłaściwych środków czyszczących, p) wady powstałe w wyniku wadliwego montażu, chyba że montaż był wykonany przez Gwaranta, q) wady powstałe w trakcie transportu, przenoszenia Produktu, r) wady jawne Produktu, w szczególności niezgodność Produktu z umową, np. zła wielkość towaru, zły kolor. Kupujący traci uprawnienia z tytułu gwarancji udzielonej przez Gwaranta na poszczególne Produkty, w razie: a) całkowitego wyeksploatowania Produktu (normalne zużycie) powodującego brak możliwości jego naprawy, b) naprawy, przeróbki lub jakiejkolwiek ingerencji w Produkt przez osoby nieupoważnione przez Gwaranta,...
  • Page 21 W przypadku naprawy wykonywanej w siedzibie klienta, klient musi zapewnić swobodny dostęp do urządzenia – umożliwiający sprawne wykonanie pracy serwisantowi. Wszelkie Produkty i części, które wymieni Gwarant pozostają jego własnością. W razie ponownego pojawienia się wady Produktu, która była uprzednio, trzykrotnie, usuwana przez Gwaranta. Gwarant przy czwartym wystąpieniu tej samej wady, tego samego Produktu może wymienić...
