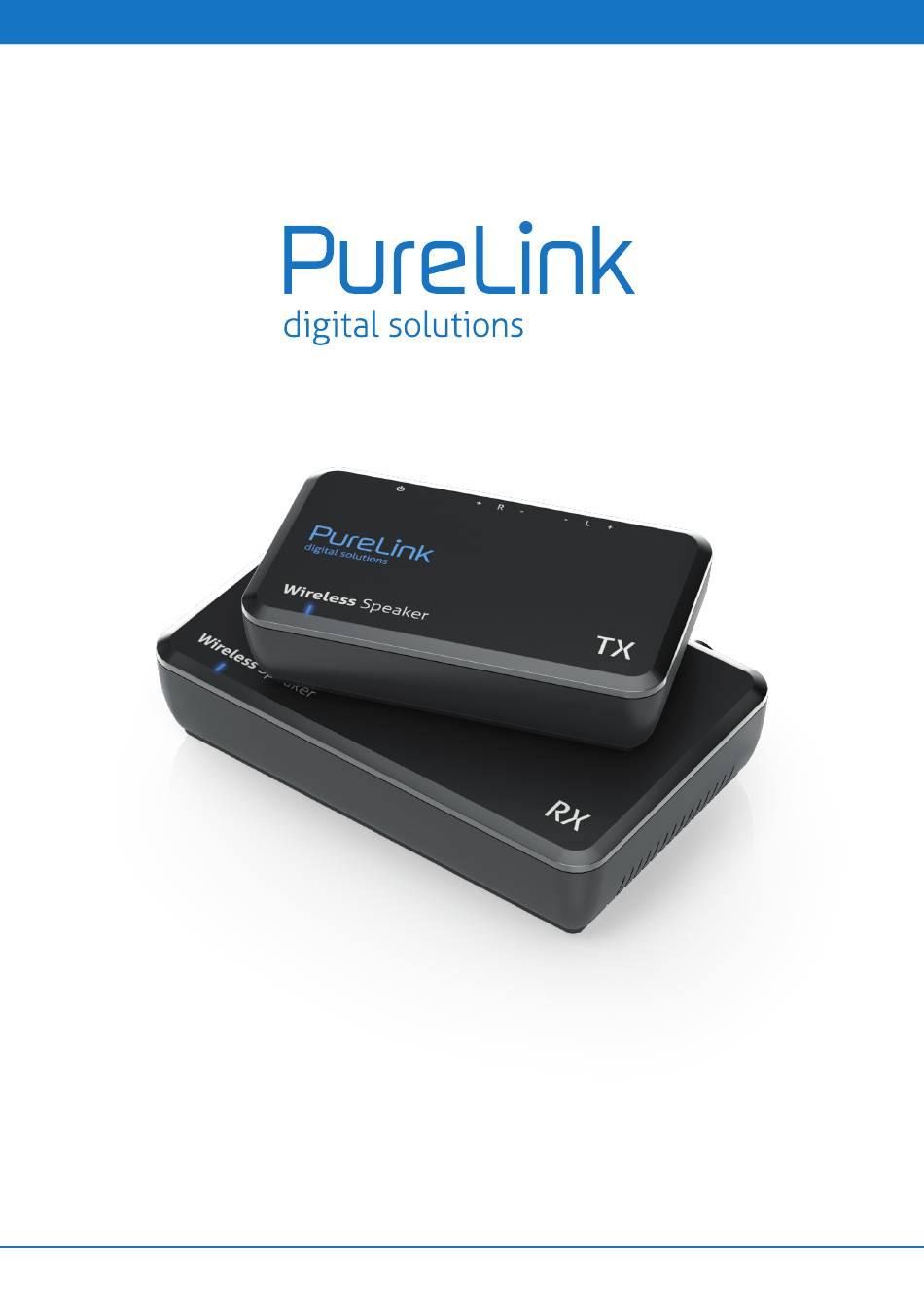

  • Page 1 2.4GHz Wireless Speaker Kit CSW600 Instruction Manual | Benutzerhandbuch...

  • Page 2: Table Of Contents

    CSW600 | TABLE OF CONTENT CHAPTER PAGE Introduction ................................3 Intended Use ................................3 Intended Countries ..............................3 Safety Instructions ..............................4 Delivery Content ..............................5 Features ..................................5 Specifications ................................6 Connection Diagram .............................. 7 Interface ................................8 - 9 TX-Installation ...............................

  • Page 3: Introduction

    1. INTRODUCTION CSW600 is a Wireless Speaker Kit designed for rear speakers of a 5.1CH Home theater system. It comes with 2.4GHz ISM band with frequency hopping and WiFi auto-detection scheme to provide crystal clear audio. The receiver has a 2 channel D-type amplifier and provides 2x 25Wrms@4Ohm.

  • Page 4: Safety Instructions

    4. SAFETY INSTRUCTIONS Read the operating instructions carefully and especially observe the safety information. If you do not fol- low the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. The device is not a toy.

  • Page 5: Delivery Content

    DANGER! Excessive sound pressure from ear and headphones can cause hearing damage. If you hear loud music for a long time, your hearing can be impaired. Set an appropriate volume. Suffocation Risk! Keep packaging materials away from children! This product contains radios that emit electromagnetic fields. These electromagnetic fields may in- terfere with pacemakers, defibrillators, and other medical devices.

  • Page 6: Specifications

    • Consult the dealer or an experienced radio/TV technician for help. Important: Changes or modifications to this product not authorized by PureLink could void the elec- tromagnetic compatibility (EMC) and wireless compliance and negate your authority to operate the...

  • Page 7: Connection Diagram

    8. CONNECTION DIAGRAM Speaker Speaker front left front right Speaker center CSW600 TX Home theater receiver Speaker Speaker left rear right rear CSW600 RX ENGLISH...

  • Page 8: Interface

    9. INTERFACE Power Supply ON / OFF (red) (black) (black) (red) Input Power Switch Pairing Button...
  • Page 9 Volume Control Power Supply ON / OFF (red) (black) (black) (red) Input Power Switch Pairing Button ENGLISH...

  • Page 10: Tx-Installation

    TX unit, another connector to the Rear left channel of your 5.1 audio system. Step4: Take the 5V AC/DC adaptor, plug the DC end to the DC socket of CSW600 TX. Then please put the AC end to your 90~240V AC outlet. -10-...

  • Page 11: Rx-Installation

    RX unit, another connector to the Rear left channel of your passive speaker. Step4: Take the 18V AC/DC adaptor, plug the DC end to the DC socket of CSW600 RX. Then please put the AC end to your 90~240V AC outlet. Step5:...

  • Page 12: Pairing

    12. PAIRING Step1: Press and hold the “connect” button on TX for 2 seconds until the Blue LED starts to blink. (The LED blinks 3 times per second) Now it is in Pairing mode for the next 30 seconds. Step2: Within 30 seconds, must press and hold the “connect”...

  • Page 13: Operation

    Turn the power of RX on (turn the ON/OFF switch to ON) Step4: Turn on your audio amplifier, adjust the volume to suitable level. Step5: Play the DVD or Blu-ray DVD with 5.1 CH audio Step6: Adjust the volume of RX of CSW600 according to your needs. ENGLISH -13-...

  • Page 14: Troubleshooting

    14. Troubleshooting No audio output signal: Check if the power supply works of TX and RX. Check the audio connection on TX and RX. Make sure the volume control of RX is in the desired level. Background noise or signal interferences: Check the TX and RX are in the range of specification Check if there are obstacles in the transmission range, such as microwave oven etc.

  • Page 15: Warranty And Liability

    Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and non-liability. 18. CE Conformity PureLink GmbH hereby declares that the CSW600 radio communication system complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address: www.purelink.de/ce/4251364708972_CE.pdf...
  • Page 16 CSW600 | INHALTSVERZEICHNIS KAPITEL SEITE Einleitung ................................17 Bestimmungsgemäßer Gebrauch ........................17 Bestimmungsländer ............................. 17 Sicherheitshinweise ............................18-19 Lieferumfang ................................19 Merkmale ................................19 Spezifikationen ..............................20 Anschlussplan ................................ 21 Schnittstellen ..............................22 - 23 TX-Installation ............................... 24 RX-Installation ..............................25 Kopplung ................................

  • Page 17: Einleitung

    1. EINLEITUNG CSW600 ist ein schnurloses Lautsprecher-Kit für die hinteren Lautsprecher eines 5.1-Kanal-Heim- kinosystems. Ausgestattet mit einem 2,4 GHz ISM-Band, Frequenzspreizung und WLAN-Auto-Erken- nungsschema, um ein kristallklares Audioerlebnis zu ermöglichen. Der Empfänger hat einen 2-Kanal-D-Verstärker und liefert 2x 25Wrms @ 4Ohm.

  • Page 18: Sicherheitshinweise

    4. SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Si- cherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Perso- nen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. Dieses Produkt ist kein Spielzeug.

  • Page 19: Lieferumfang

    Betreiben Sie das Produkt nicht mit fremden Netzteilen. Trotz passender Stecker kann dies zu Schä- den an dem Produkt, Signalquelle und Audioanlage führen! GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen. Wenn Sie über längere Zeit laute Musik hören, kann Ihr Hörvermögen beeinträchtigt werden. Stellen Sie eine angemessene Lautstärke ein.

  • Page 20: Spezifikationen

    Steckdose des Empfängers versorgt wird. • Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker. Wichtig: Jegliche Änderungen oder Modifizierungen des Geräts, die von PureLink nicht ausdrück- lich genehmigt wurden, können die elektromagnetische Verträglichkeit (EMV) ungültig machen und einen Entzug der Betriebserlaubnis für dieses Gerät zur Folge haben.

  • Page 21: Anschlussplan

    8. ANSCHLUSSPLAN Lautsprecher Lautsprecher vorne links vorne rechts Lautsprecher mitte CSW600 TX Heimkinoanlage Lautsprecher Lautsprecher hinten links hinten rechts CSW600 RX DEUTSCH -21-...

  • Page 22: Schnittstellen

    9. SCHNITTSTELLEN Stromversorgung AN / AUS (rot) (schwarz) (schwarz) (rot) Eingang Stromschalter Kopplungstaste -22-...
  • Page 23 Lautstärkeregler Stromversorgung AN / AUS (rot) (schwarz) (schwarz) (rot) Eingang Stromschalter Kopplungstaste DEUTSCH -23-...

  • Page 24: Tx-Installation

    TX-Geräts an und das andere Ende zum hinteren linken Kanal Ihres 5.1-Audiosystems. Schritt4: Nehmen Sie den 5V AC/DC-Adapter und schließen Sie das DC-Ende an die DC-Buchse des CSW600 TX an. Dann stecken Sie bitte das andere Ende in Ihre 90 ~ 240V AC Steckdose. -24-...

  • Page 25: Rx-Installation

    Einheit an und das andere Ende am Anschluss des hinteren linken passiven Lautsprechers. Schritt4: Nehmen Sie den 18V AC / DC-Adapter und schließen Sie das DC-Ende an die DC-Buchse des CSW600 RX an. Dann stecken Sie bitte das Wechselstromende in Ihre 90 ~ 240V Steckdose.

  • Page 26: Kopplung

    12. KOPPLUNG Schritt1: Halten Sie die „Connect“ -Taste am TX 2 Sekunden lang gedrückt, bis die blaue LED zu blinken beginnt. (Die LED blinkt 3 mal pro Sekunde) Nun ist es für die nächsten 30 Sekunden im Kopplungsmodus. Schritt2: Drücken und halten Sie die „Connect“ -Taste 2 Sekunden in innerhalb der nächsten 30 Sekunden.

  • Page 27: Inbetriebnahme

    Schritt4: Schalten Sie Ihren Audio-Verstärker ein und stellen Sie die Lautstärke auf einen geeigneten Pegel ein. Schritt5: Spielen Sie die DVD oder Blu-ray DVD mit 5.1 CH Audio Schritt6: Passen Sie die Lautstärke von RX des CSW600 an Ihren Bedürfnis an. DEUTSCH -27-...

  • Page 28: Problembehebung

    14. PROBLEMBEHEBUNG Kein Audio Ausgangssignal: Überprüfen Sie die Netzteile von dem TX und RX funktionieren. Überprüfen Sie die Audio Verbindung von dem TX und RX. Stellen Sie sicher dass der Lautstärkeregler auf die gewünschte Lautstärke eingestellt ist. Hintergrundgeräusche und Signal Interferenzen: Überprüfen Sie ob RX znd TX in der vorgegebenen Reichweite befinden.

  • Page 29: Gewährleistung Und Haftung

    Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewähr- leistungsverlust, Garantieverlust und Haftungsausschluss. 18. CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass der Funkanlagentyp CSW600 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetadres- se verfügbar:...
  • Page 30 -30-...
  • Page 31 -31-...
  • Page 32 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2016 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. v1 | 2017-12 HDMI is a trademark of HDMI Licensing LLC.
