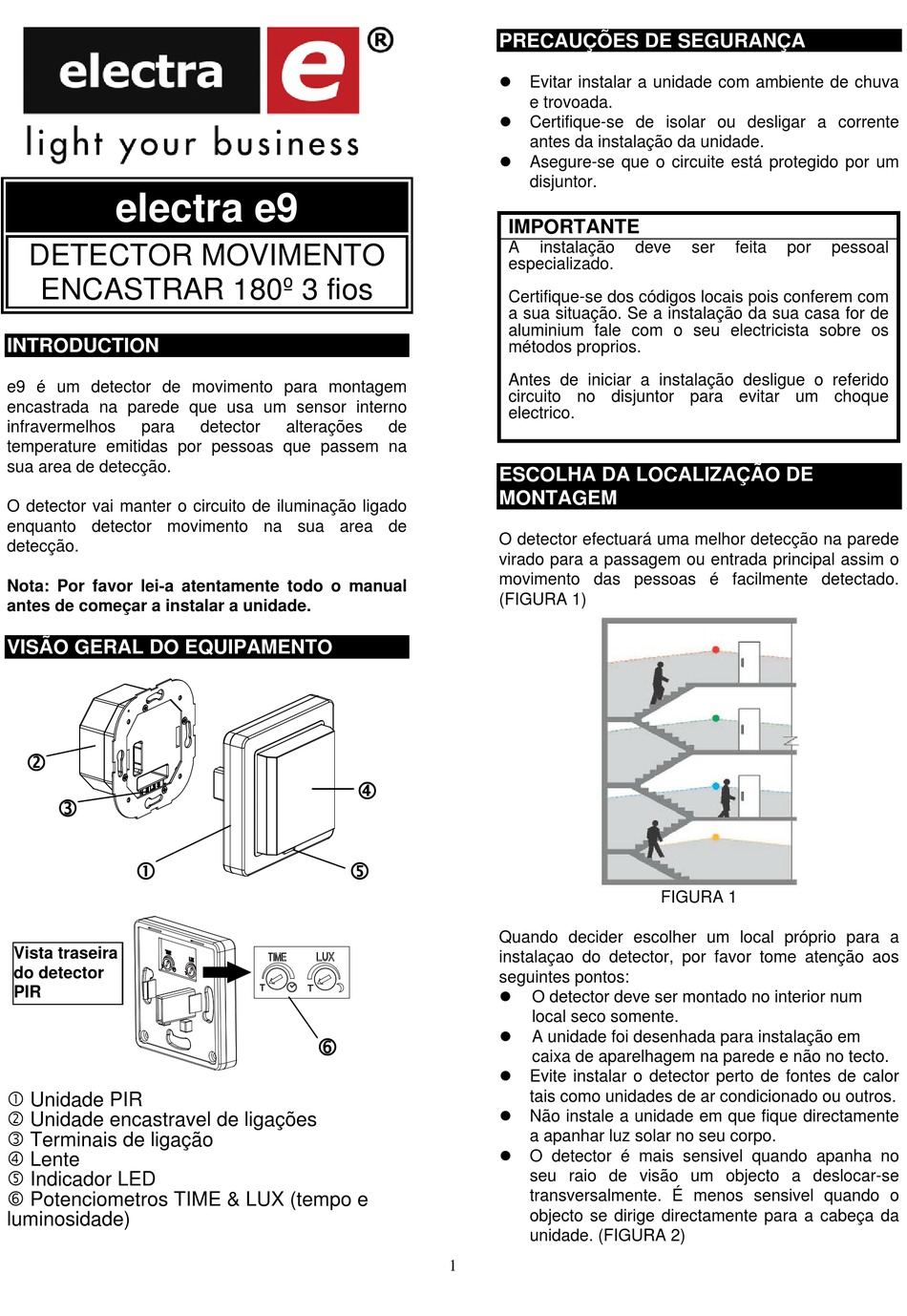

Electra e9 Manual

electra e9
DETECTOR MOVIMENTO
ENCASTRAR 180º 3 fios
INTRODUCTION
e9 é um detector de movimento para montagem
encastrada na parede que usa um sensor interno
infravermelhos para
temperature emitidas por pessoas que passem na
sua area de detecção.
O detector vai manter o circuito de iluminação ligado
enquanto detector movimento na sua area de
detecção.
Nota: Por favor lei-a atentamente todo o manual
antes de começar a instalar a unidade.
VISÃO GERAL DO EQUIPAMENTO



Vista traseira
do detector
PIR
 Unidade PIR
 Unidade encastravel de ligações
 Terminais de ligação
 Lente
 Indicador LED
 Potenciometros TIME & LUX (tempo e
luminosidade)
detector alterações



PRECAUÇÕES DE SEGURANÇA

Evitar instalar a unidade com ambiente de chuva
e trovoada.

Certifique-se de isolar ou desligar a corrente
antes da instalação da unidade.

Asegure-se que o circuite está protegido por um
disjuntor.
IMPORTANTE
A instalação
especializado.
Certifique-se dos códigos locais pois conferem com
a sua situação. Se a instalação da sua casa for de
aluminium fale com o seu electricista sobre os
métodos proprios.
Antes de iniciar a instalação desligue o referido
circuito no disjuntor para evitar um choque
electrico.
de
ESCOLHA DA LOCALIZAÇÃO DE
MONTAGEM
O detector efectuará uma melhor detecção na parede
virado para a passagem ou entrada principal assim o
movimento das pessoas é facilmente detectado.
(FIGURA 1)
Quando decider escolher um local próprio para a
instalaçao do detector, por favor tome atenção aos
seguintes pontos:

O detector deve ser montado no interior num
local seco somente.

A unidade foi desenhada para instalação em
caixa de aparelhagem na parede e não no tecto.

Evite instalar o detector perto de fontes de calor
tais como unidades de ar condicionado ou outros.

Não instale a unidade em que fique directamente
a apanhar luz solar no seu corpo.

O detector é mais sensivel quando apanha no
seu raio de visão um objecto a deslocar-se
transversalmente. É menos sensivel quando o
objecto se dirige directamente para a cabeça da
unidade. (FIGURA 2)
1
deve ser feita por
FIGURA 1
pessoal
