PA-Boxen-Wandhalterung
Best.-Nr. 31 13 04
1. Bestimmungsgemäße Verwendung
Das Produkt dient zur Wandmontage von Lautsprecherboxen mit einem maximalen Gewicht
von 25 kg und einer Flanschaufnahme von Ø 36 mm. Der Haltearm ist horizontal um 180º
schwenkbar und vertikal um 45º neigbar. Das Produkt eignet sich ausschließlich zur Montage
in trockenen Innenräumen.
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie
das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf.
Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen
weiter.
2. Lieferumfang
• Wandhalterung
• Montagematerial
• Bedienungsanleitung
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden
keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/
Garantie.
Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die mit dem Produkt verbunden werden.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder die Montage des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
4. Montage
Die Wand muss das Gewicht der Halterung und der Lautsprecherbox tragen
können.
Die Wand muss eine ebene Oberfläche haben.
Im Bereich der Bohrlöcher dürfen sich keine Rohre oder Leitungen befinden.
1. Wählen Sie eine geeignete Montageposition.
2. Halten Sie die Wandhalterung in aufrechter Position an die gewünschte Position. Richten Sie
die Wandhalterung mit Hilfe einer Wasserwaage aus und markieren Sie die vier notwendigen
Bohrlöcher mit einem Bleistift.
3. Bohren Sie die vier Löcher in die Wand und stecken Sie die Dübel in die Bohrlöcher.
4. Montieren Sie die Wandhalterung nun mit den vier Schrauben an der Wand. Ziehen Sie zuerst
die beiden oberen Schrauben mit Hilfe eines Schraubenschlüssels fest. Ziehen Sie danach
die beiden unteren Schrauben fest.
5. Setzen Sie die Lautsprecherbox auf den Tragearm.
6. Verändern Sie die vertikale Neigung des Tragearms, indem Sie die obere Schraube, die den
Version 09/11
Tragearm mit dem Gelenkstück verbindet, lösen. Halten Sie dazu den Schraubenkopf mit
einem Schraubenschlüssel fest und lösen Sie Mutter auf der anderen Seite mit einem zweiten
Schraubenschlüssel.
7. Stellen Sie nun den gewünschten Neigungswinkel ein und ziehen Sie die Mutter wieder fest.
8. Schwenken Sie den Tragearm in die gewünschte Position.
9. Kontrollieren Sie regelmäßig, ob alle Schrauben fest sitzen und ziehen Sie die Schrauben
gegebenenfalls fest.
5. Entsorgung
Wenn das Produkt nicht mehr verwendbar ist, entsorgen Sie es entsprechend den
gesetzlichen Vorschriften.
6. Technische Daten
Zulässiges Lautsprechergewicht:
Lautsprecher-Flanschaufnahme:
Schwenkarm-Länge:
Material:
Gewicht:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2011 by Conrad Electronic SE.
max. 25 kg
Ø 36 mm
250 mm
Eisen
1,75 kg

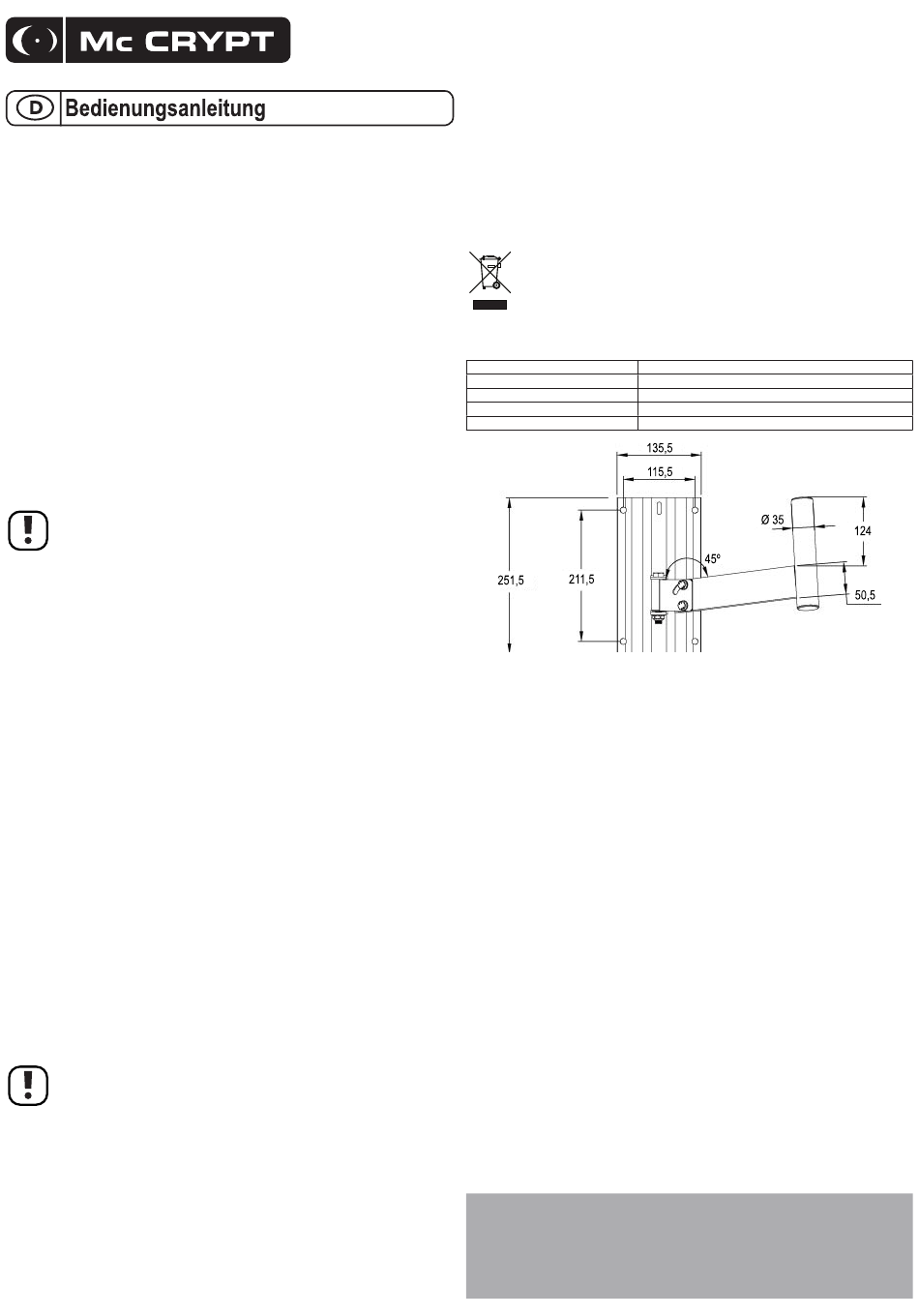

(alle Längenangaben in mm)
