INSTRUKCJA OBSŁUGI 3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ BM030L
DANE OGÓLNE

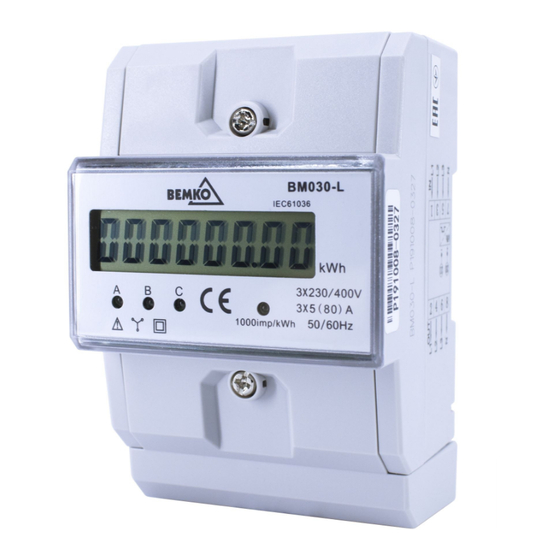

BM030L jest to 3-fazowy, 4-przewodowy elektroniczny licznik energii elektrycznej. Zaprojektowany, wyprodukowany i testowany zgodnie z międzynarodowymi normami. W porównaniu z tradycyjnym
licznikiem energii licznik BM030L jest dokładniejszy, lżejszy i mniejszy. Umożliwia realizować zaawansowanych technicznych projektów sterowania "inteligentnymi" budynkami.

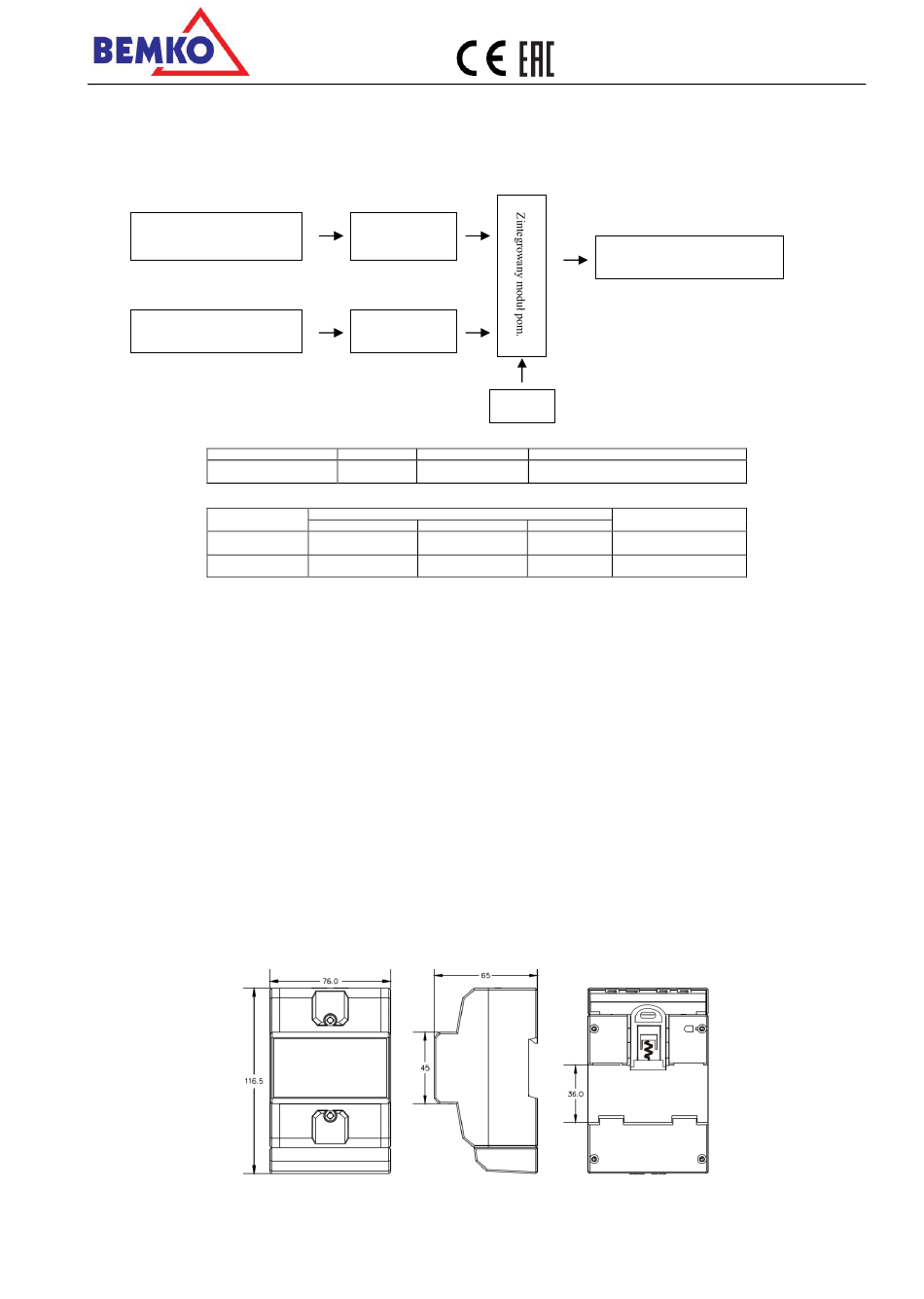

SCHEMAT BLOKOWY
3-fazowe przyłącze prądowe
3-fazowe przyłącze napięciowe
SPECYFIKACJA
BM030L
WARUNEK PRAWIDŁOWEJ PRACY MIERNIKA
Miernik
Odczyt
Poprzez indukcję
wzajemną
NAPIĘCIE MAKSYMALNE
Do prawidłowego działania miernika wymagane jest, aby napięcie nie przekroczyło 115% wartości znamionowej.
PARAMETRY ELEKTRYCZNE
Napięcie zasilające: 09-1,1 napięcia znamionowego
Graniczna wartość napięcia zasilającego: 0.8—1.15 napięcia znam.
Wyświetlacz LCD 6+2 = 999999.99kWh
Moc: ≤2W, 10VA
WARUNKI KLIMATYCZNE
Temperatura użytkowania: -10~45°C
Podwyższona temperatura użytkowania: -20~55°C
Temperatura magazynowania i transportu: -25~70°C
Wilgotność: ≤75%
Wymiary zewnętrzne: 76mm x116,5mm x 65mm,
MONTAŻ I PODŁĄCZENIE MIERNIKA ENERGII
Stosować wyłącznie w instalacjach elektrycznych wyposażonych w ochronę przeciwprzepięciową. Gwarancja nie obejmuje uszkodzeń powstałych na skutek przepięcia.
Pomiar natężenia
Pomiar napięcia
Typ
Klasa
1.0
Zakres miernika
1
0.004Ib
0.002Ib
Wyświetlacz LCD / mechaniczny
Zasilanie
Napięcie (V)
Prąd fazowy znamionowy (maksymalny) [A]
3x230/400V
3 x 5A (80)A
2
3
0.05Ib
0.01Ib
0.003Ib
0.005Ib
BEMKO Sp. z o.o.
ul. Bocznicowa 13
05-850 Jawczyce
POLAND
www.bemko.eu
Mnożnik mocy
1.0
1.0
PL
