Charakteristika
• Ve spojení s výstupním kontaktem příslušného hlídacího relé slouží pro hlídání
napětí, proudu nebo hladiny.
• Použití převodníku přináší rychlé řešení, jak mít přehled o aktuálním stavu hlída-
ného zařízení nebo technologického celku a eliminuje fi nanční ztráty způsobené
nefunkčností tohoto zařízení.
• Komunikace v síti Sigfox nebo LoRa.
• Data jsou zasílána na server, ze kterého mohou být následně zobrazena jako noti-
fi kace v Chytrém telefonu, aplikaci nebo Cloudu.
• Bateriové napájení Li-Ion pro zálohu funkčnosti na 24 hodin.
• Součástí balení je interní anténa AN-I, v případě umístění prvku do plechového
rozvaděče, pro zlepšení signálu můžete použít externí anténu AN-E.
• V provedení 1-MODUL s upevněním na DIN-lištu.

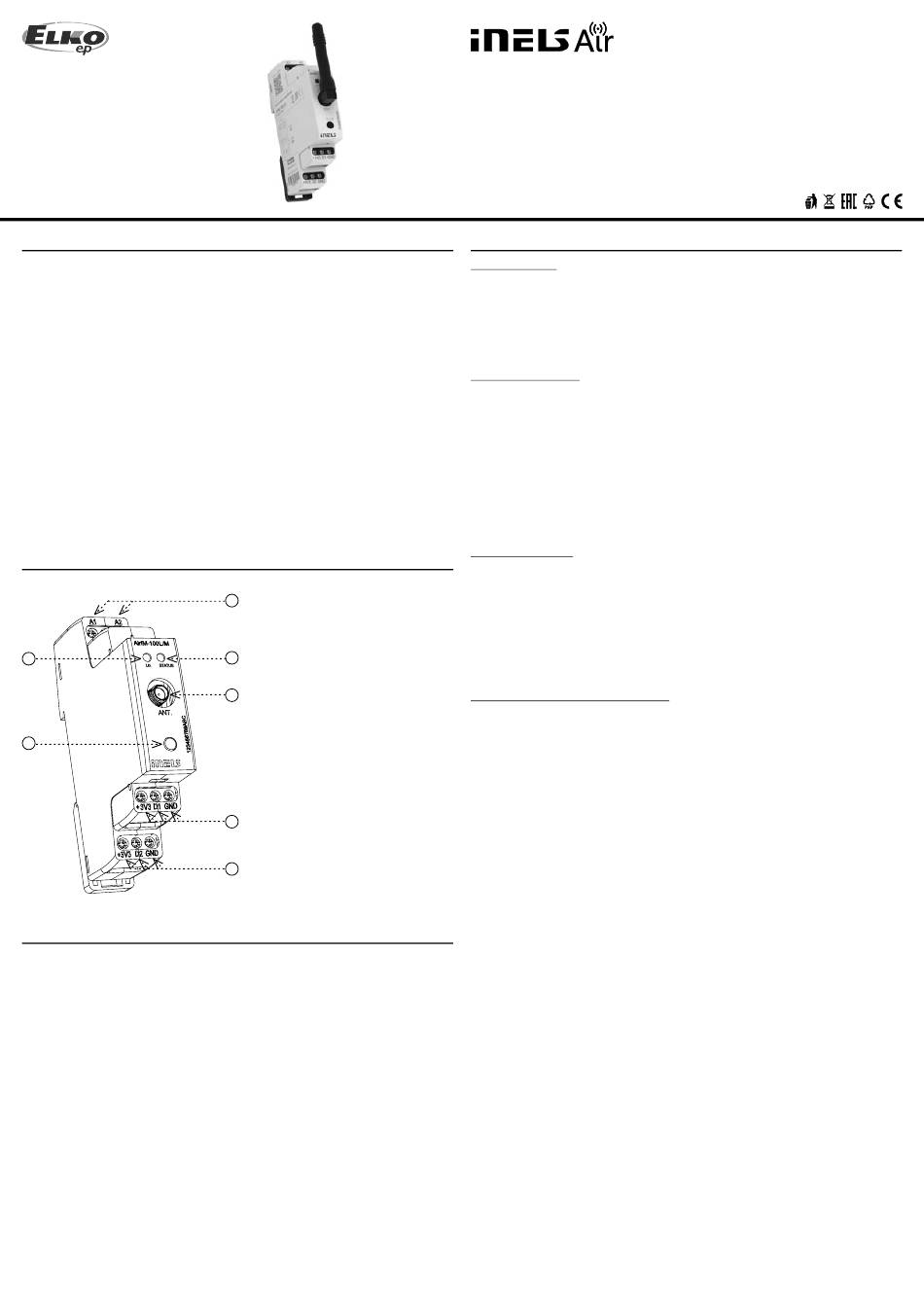

Popis přístroje
1
SET
2
Přiřazení do Cloudu aplikace
Provádí se v aplikaci Vašeho Chytrého telefonu. Do aplikace zadejte příslušné údaje, kte-
ré jsou uvedeny na krytu výrobku.
Nastavte typ snímání (senzor LS, WS, MS nebo pomocí impulsního výstupu S0).
3
1. Indikace napájení
2. Tlačítko SET
3. Napájecí svorky
4. Indikace vysílání
4
5. Anténní konektor
6. Svorky vstupu
5
6
6
AirIM-100/M
Převodník vstupu (modulový, pro DIN lištu)
Všeobecné instrukce
Internet věcí (IoT)
• Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Po-
wer Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné
pokrytí vně i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz
jednotlivých zařízení. Pro využívání tohoto standardu jsou k dispozici jednotlivé sítě -
Sigfox, LoRa, NarrowBand.
Informace o síti Sigfox
• Síť podporuje obousměrnou komunikaci, ale s omezeným počtem zpětných zpráv. Vy-
užívá volné frekvenční pásmo dělené dle Radiofrekvenčních zón (RCZ).
• RCZ1 (868 MHz)
• RCZ2 (902 MHz)
• RCZ3 (923 MHz)
• RCZ4 (920 MHz)
• Sigfox má rozsáhlejší pokrytí i napříč jednotlivými státy, proto je vhodnější pro moni-
torování zařízení na velké vzdálenosti.
• Více informací o této technologii se dozvíte na stránkách www.sigfox.com.
Informace o síti LoRa
• Síť je obousměrná a pro svou komunikaci využívá volné frekvenční pásmo.
• 865 - 867 MHz
• 867 - 869 MHz
• 902 - 928 MHz
• Výhodou této sítě je možnost volného nasazení jednotlivých vysílacích stanic i v míst-
ních lokalitách, čímž posílí svůj signál. Dá se proto efektivně využít v areálech fi rem
nebo například v místních částech měst.
• Více informací o této technologii se dozvíte na stránkách www.lora-alliance.org.
Upozornění pro správný provoz zařízení:
• Výrobky se instalují dle schématu zapojení uvedeného u každého výrobku.
• Pro správnou funkčnost zařízení je nutné mít dostatečné pokrytí vybrané sítě v místě
instalace.
• Zároveň musí být zařízení v síti registrováno. Úspěšná registrace zařízení v dané síti
vyžaduje zaplacení tarifu za provoz.
• Každá síť nabízí jiné možnosti tarifů - vždy záleží na počtu zpráv, které chcete ze zaří-
zení odesílat. Informace k těmto tarifům naleznete v auktuální verzi ceníku společnosti
ELKO EP.
1 / 3
Evropa, Omán, Jižní Afrika
Severní Amerika
Japonsko
Jižní Amerika, Austrálie, Nový Zéland, Singapure,
Taiwan
Indie
Evropa
Severní Amerika, Japonsko, Korea
