involight LEDBALL63 User Manual

Led light effect 6 x 3w rgb led's
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
User Manual
Руководство по эксплуатации.
LightBall63
LED Light effect
6 x 3W RGB LED's

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LEDBALL63 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for involight LEDBALL63

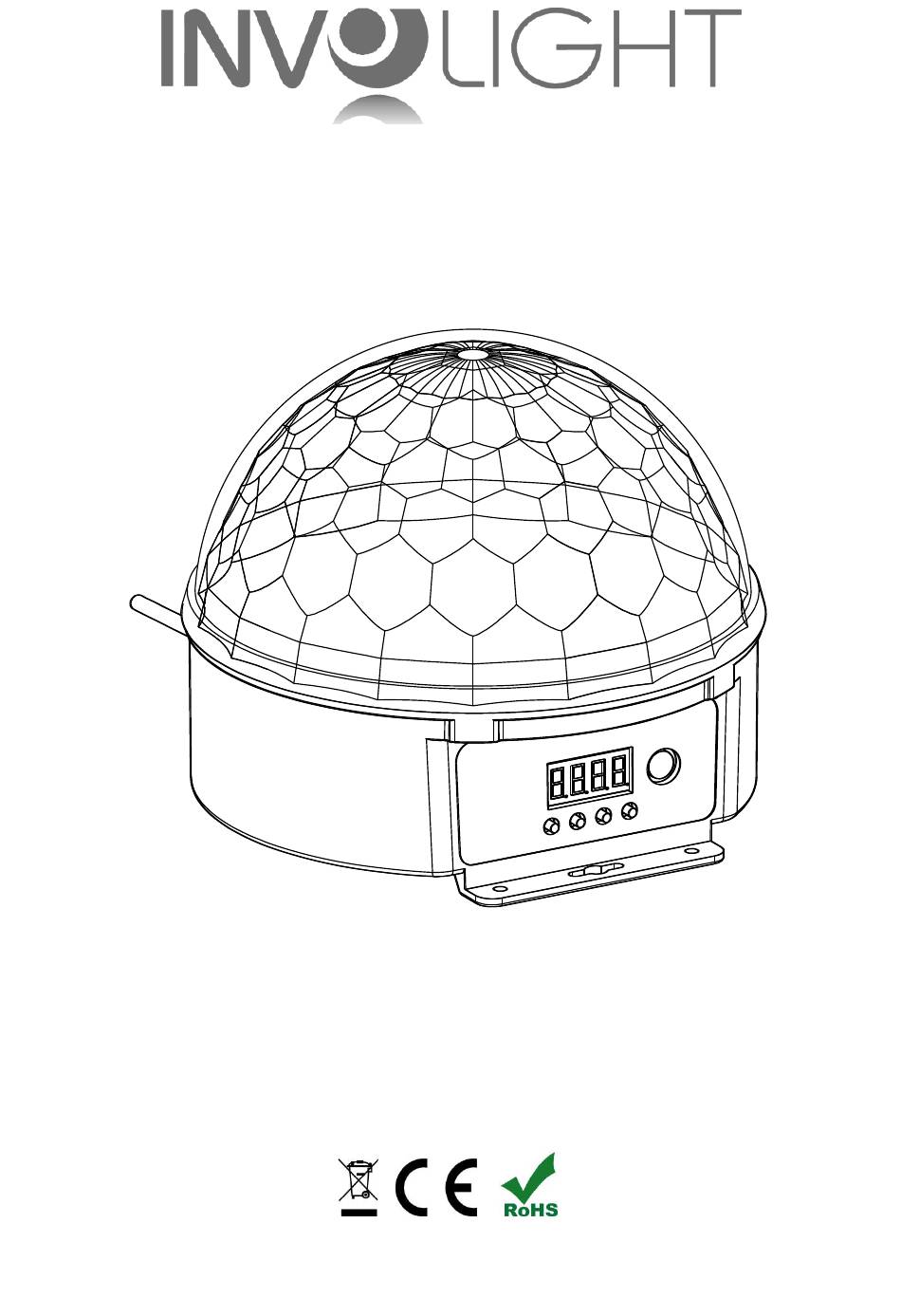

  • Page 1 Bedienungsanleitung User Manual Руководство по эксплуатации. LightBall63 LED Light effect 6 x 3W RGB LED's...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Betriebsarten und Einstellung des On-Board Menüs: ............5 3.2 Belegung der DMX Kanäle in der Übersicht: ..............

  • Page 3: Teil 1: Warnhinweise

    Technik. Damit Ihnen Ihr „LIGHTBALL63“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: GEFAHR! Eine Kombination aus diesem Signalwort und einem Symbol weist auf eine unmittelbar gefährliche Situation hin, die zum Tod...

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Page 5: Bestimmungsgemäße Verwendung

    1.3 Bestimmungsgemäße Verwendung: Der INVOLIGHT „LIGHTBALL63“ ist ein DMX-512-steuerbarer Effekt-Scheinwerfer. Der INVOLIGHT LED-Effekt lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100-240V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen...

  • Page 6: Teil 3: Funktionen

    Teil 3: Funktionen: Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 8 Kanäle gesteuert. Sie können den „LIGHTBALL63“ mit jedem handelsüblichen DMX- Controller steuern.

  • Page 7: Verbindungen In Der Betriebsart „Dmx

    0-255 Rot Intensität 0% - 100% 0-255 Grün Intensität 0% - 100% 0-255 Blau Intensität 0% - 100% 0-129 Motorbewegung manuell 130-139 Motor reset Drehbewegung links und rechts herum ( langsam → schnell ) 140-255 Keine Funktion 10-39 Automatikprogramm 1 40-69 Automatikprogramm 2 70-99...

  • Page 8: Verbindungen In Der Betriebsart „Master/Slave

    3.4 Verbindungen in der Betriebsart „Master/Slave“: Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das erste Gerät die anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.

  • Page 9: Teil 6: Technische Daten

    Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen. Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Sicherungswechsel.

  • Page 10: Teil 8: Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 11 LIGHTBALL63 Bestellnummer: A-000000-06000 www.destilan.de...

  • Page 12: Senefelder Ring

    ENGLISH Table of contents Part 1: Warnings: ........................12 1.1 Safety instructions: ......................13 1.2 Intended use: ........................14 Part 2: Installation: ........................14 Part 3: Functions: ........................15 3.1 Operating modes and setting off the on board menu: ............. 15 3.2 Assignment of the DMX channels in the overview: ............

  • Page 13: Part 1: Warnings

    We congratulate you on the purchase of an INVOLIGHT "LEDBALL63"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your " LEDBALL63" long lasting, please read these instructions carefully before putting them into operation.

  • Page 14: Safety Instructions

    1.1 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference.

  • Page 15: Intended Use

    1.2 Intended use: The INVOLIGHT "LIGHTBALL63" is a DMX-512 controllable effect. The INVOLIGHT LED effect can be operated as a stand-alone device, in master / slave mode, via music control and via DMX-512 protocol. The product has been developed for professional use in the field of event technology and is not suitable for indoor lighting in house.

  • Page 16: Part 3: Functions

    Part 3: Functions: The device can be operated in automatic, music-controlled or DMX mode. You can set and influence the various operating modes and via the on-board menu. In DMX mode, the functions are controlled via 5 channels. You can control the "LIGHTBALL63"...

  • Page 17: Connections In "Dmx" Mode

    130-139 Motor reset Turning left and right around (slow → fast) 140-255 No Function 10-39 Automatic program 1 40-69 Automatic program 2 70-99 Automatic program 3 100-129 Automatic program 4 130-159 Automatic program 5 160-189 Sound program 1 190-255 Sound program 2 Speed of the automatic program (slow →...

  • Page 18: Connections In "Master / Slave" Mode

    Then, connect the DMX output of the first slave device to the DMX input of the second slave device, and so on. 3.5 Stand-alone operation: The "LEDBALL63" can also be used in stand-alone mode without a DMX controller. Disconnect the "VENTUS L" from the controller and call the preprogrammed program. NOTE! Possible interference with data transmission.

  • Page 19: Part 6: Technical Data

    Change of fuse. IMPORTANT: Replace the fuse only with a fuse of the same type and with the same values (printed on the unit). If the fuse is triggered repeatedly, please contact an authorized service center. 1: Unplug the power cord from the wall outlet and disconnect the power cord from the wall outlet. 2: Open the fuse holder on the back of the unit with a suitable screwdriver.

  • Page 20: Part 8: Warranty Conditions

    Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device.
  • Page 21 LIGHTBALL63 Order code: A-000000-06000 www.destilan.de...
  • Page 22 Ру сски Оглавление Часть 1: Предупреждения...................... 22 1.1 Общие сведения значени символов и предупреждени : ........22 1.2 Указания по технике безопасности: ................23 1.3 Использование по назначению: ................... 24 Часть 2: Установка......................... 24 Часть 3: Функции........................25 3.1 Режимы...

  • Page 23: Часть 1: Предупреждения

    Поздравляем Вас с покупкой INVOLIGHT «LIGHTBALL63»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного лучевого эффекта. Для обеспечения надежного функционирования «LIGHTBALL63» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным...

  • Page 24: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устро ство. Пожалу ста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраня те это руководство на протяжении всего времени эксплуатации...

  • Page 25: Использование По Назначению

    может использоваться иначе, чем описано в инструкции, это может привести к повреждению устро ства и отмене гарантии. Кроме того, любые другие риски, например, короткое замыкание, поражение электрическим током, и.т.д; также не являются гаранти ным случаем. INVOLIGHT „LEDBARFX103“ нельзя использовать на открытом воздухе.

  • Page 26: Часть 3: Функции

    Часть 3: Функции. „LIGHTBALL63“ может управляться по 4 или 8 каналам DMX, а также работать в автоматическом режиме, от звуково активации или с помощью функции Master/Slave. Встроенны LED-диспле позволяет в меню настроить и установить различные режимы работы, либо управлять прибором с любого стандартного DMX- контроллера.

  • Page 27: Назначение Dmx-Каналов В Таблице

    3.2 Назначение DMX-каналов в таблице: Примечание: Для настро ки и управления по DMX необходимы базовые знания в области «DMX-512» 8 -канальный DMX-режим: Канал Значение Функция Мастер диммер для статичных цветов и внутренних программ 0-255 (0-100%) Строб-эффект (частота от 0-100%) 0-255 Красны...

  • Page 28: Соединения В Режиме „Dmx

    3.3 Соединения в режиме „DMX“: DMX512 (англ. Digital Multiplex) — стандарт, описывающи метод цифрово передачи данных между контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего кабеля управления. Стандарт DMX512 позволяет управлять по одно линии связи одновременно 512 каналами, (не путать каналы...

  • Page 29: Часть 4: Устранение Неполадок

    Часть 4: Устранение неполадок. Устройство не работает, или нет света: -Проверьте подключение к сети и главны предохранитель. Устройство не реагирует на команды DMX контроллера: -Проверьте правильность распа ки разъемов и целостность коммутационных кабеле . -Проверьте настро ки DMX адреса и полярность сигнала. -Проверьте, не...

  • Page 30: Часть 6: Технические Характеристики

    специализированное предприятие для утилизации. Это устро ство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважа те местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС...

  • Page 31: Часть 8: Гарантия

    авторизованным дилерам, назначенным компание INVOLIGHT. Гарантия аннулируется, если неавторизованны сервис, технически персонал или частное лицо попытается вскрыть корпус или отремонтировать устро ство. В случае необходимости ремонта или замены, пожалу ста, уточните точную процедуру обратно доставки с продавцом. При необходимости ознакомьтесь с условиями и положениями продавца, чтобы получить информацию о выполнении...
  • Page 32 LIGHTBALL63 Order code: A-000000-06000 www.involight.com/ru/...
