Mounting with Optional Crossarm Mounting Bracket | Montage avec support de montage sur traverse en
option
4.44"
112,8 MM
2.31"
58,7 MM
(2) BOULONS DE FIXATION

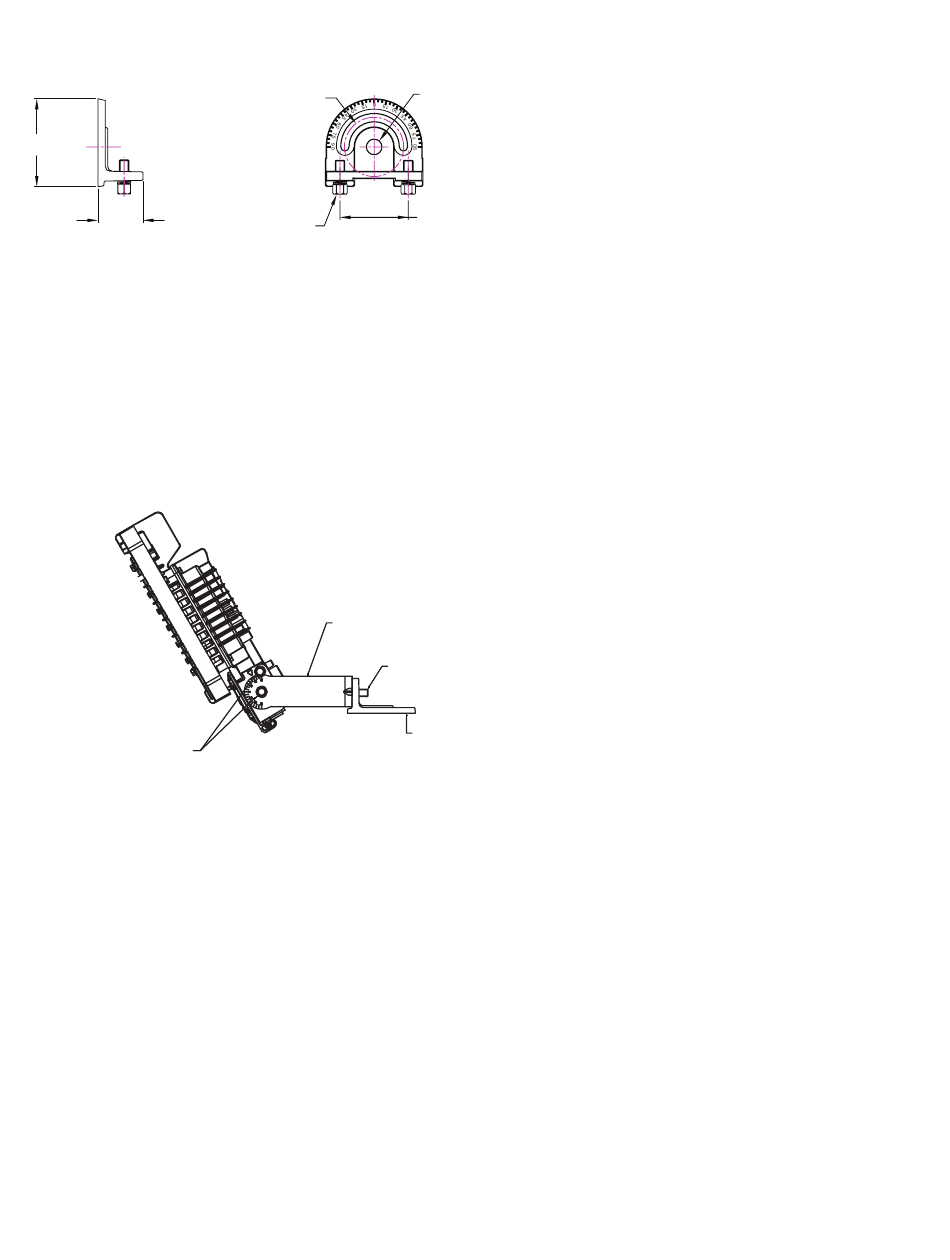

Figure 4: Crossarm Mounting Bracket (P/N: G-AM-8-CA) | Support de montage sur traverse (réf. : G-AM-8-CA)
1. Mount the luminaire with yoke to the crossarm mounting bracket with two 1/2 inch mounting bolts (supplied) and two 1/2 inch
lockwashers (supplied). See Figures 4 & 5.
Montez le luminaire avec étrier sur le support de montage sur traverse à l'aide de deux boulons de montage de 12,7 mm (fournis) et
de deux rondelles de blocage de 12,7 mm (fournies). Reportez-vous aux Figures 4 et 5.
2. Mount the crossarm mounting bracket to a flat surface with one 3/4 inch bolt (not supplied). The crossarm mounting bracket may
be locked into position with a 3/8 inch bolt (not supplied).
Montez le support de montage sur traverse sur une surface plate à l'aide d'un boulon de 19 mm (non fourni). Le support de
montage sur traverse peut être verrouillé en position à l'aide d'un boulon de 9,5 mm (non fourni).
ADJUST LOCKING BOLT FOR
LUMINAIRE ALIGNMENT
RÉGLER LE BOULON D'ARRÊT
POUR L'ALIGNEMENT DU LUMINAIRE
Figure 5: Luminaire with Crossarm Mounting Bracket (P/N: G-AM-8-CA) | Luminaire avec support de montage sur traverse (réf. : G-AM-8-CA)
Appleton • 1.800.621.1506 • www.appletonelec.com
R 1.50"
R 38,1 MM
(2) MOUNTING BOLTS
YOKE
ÉTRIER
MOUNTING BOLTS
BOULONS DE FIXATION
0.78" DIA. HOLE
TROU DE 19,8 MM DE DIAMÈTRE
3.50"
88,9 MM
CROSSARM MOUNTING BRACKET
SUPPORT DE MONTAGE SUR TRAVERSE
650525-000 Rev. B 10/16 • Page 5 of 12
