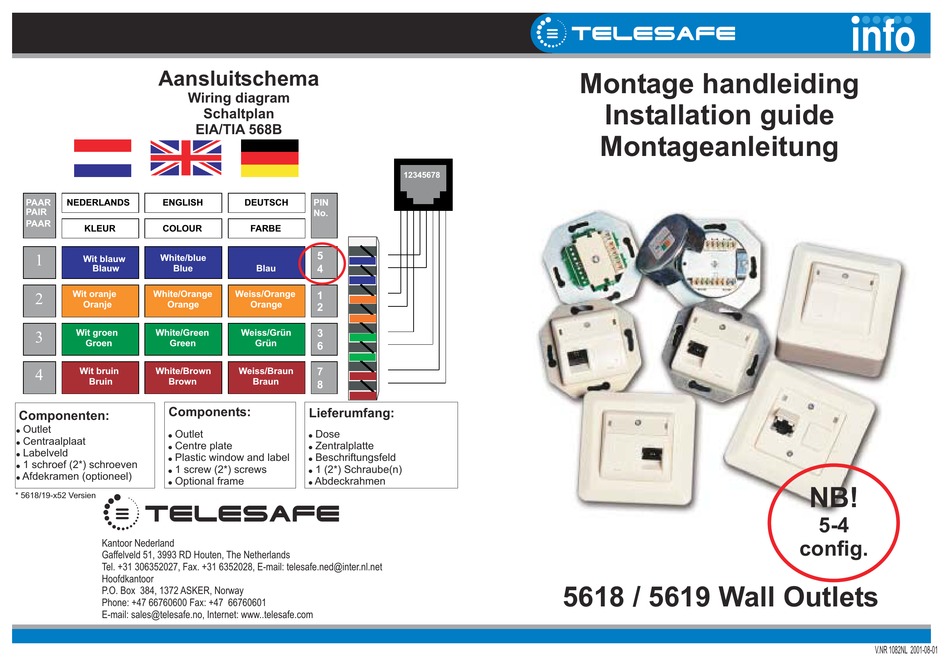

Aansluitschema
Wiring diagram
PAAR
NEDERLANDS
ENGLISH
PAIR
PAAR
KLEUR
COLOUR
1
White/blue
Wit blauw
Blauw
Blue
Wit oranje
White/Orange
2
Oranje
Orange
Wit groen
White/Green
3
Groen
Green
Wit bruin
White/Brown
4
Bruin
Brown
Components:
Componenten:
!
Outlet
!
Outlet
!
Centraalplaat
!
Centre plate
!
Labelveld
!
Plastic window and label
!
1 schroef (2*) schroeven
!
1 screw (2 screws
!
Afdekramen (optioneel)
!
Optional frame
* 5618/19-x52 Versien
Kantoor Nederland
Gaffelveld 51, 3993 RD Houten, The Netherlands
Tel. +31 306352027, Fax. +31 6352028, E-mail: telesafe.ned@inter.nl.net
Hoofdkantoor
P.O. Box 384, 1372 ASKER, Norway
Phone: +47 66760600 Fax: +47 66760601
E-mail: sales@telesafe.no, Internet: www..telesafe.com
Schaltplan
EIA/TIA 568B
DEUTSCH
PIN
No.
FARBE
5
Blau
4
Weiss/Orange
1
Orange
2
Weiss/Grün
3
Grün
6
Weiss/Braun
7
Braun
8
Lieferumfang:
!
Dose
!
Zentralplatte
!
Beschriftungsfeld
!
*)
1 (2*) Schraube(n)
!
Abdeckrahmen
Montage handleiding
12345678
5618 / 5619 Wall Outlets
Installation guide
Montageanleitung
NB!
5-4
config.
V.NR 1082NL 2001-08-01
