Cooper safety BLESSING Atlantic LED Series Mounting And Connection Instructions

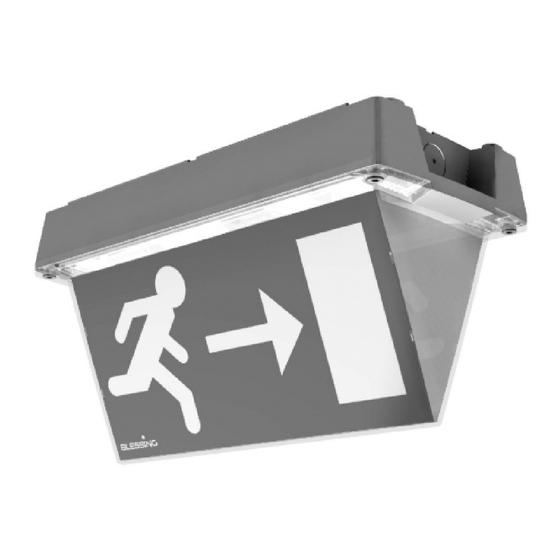

Atlantic LED
Atlantic LED S Atlantic LED D
enkelzijdige dubbelzijdige
vluchtwegsignalering vluchtwegsignalering
permanent permanent
(schakelbaar) (schakelbaar)
Decentrale noodverlichting Atlantic LED AT en AT-3:
- aansluitspanning 230 V, -10 %, +6 %, 50 Hz
- lichtstroom 200 lm
- omgevingstemperatuur 0...+25 °C
Centrale noodverlichting Atlantic LED 230-HF:
- aansluitspanning AC: 230 V, -10 %, +15 %, 50 Hz
(6 W, 7 VA)
DC: 180 - 254 V
- lichtstroom 200 lm
- omgevingstemperatuur 0...+30 °C
Centrale noodverlichting Atlantic LED 230-CG:
- aansluitspanning AC: 230 V, -10 %, +15 %, 50 Hz
(6 W, 7 VA)
DC: 176 - 275 V
(22 mA @ 220 VDC)
- lichtstroom 200 lm
- omgevingstemperatuur -20...+40 °C

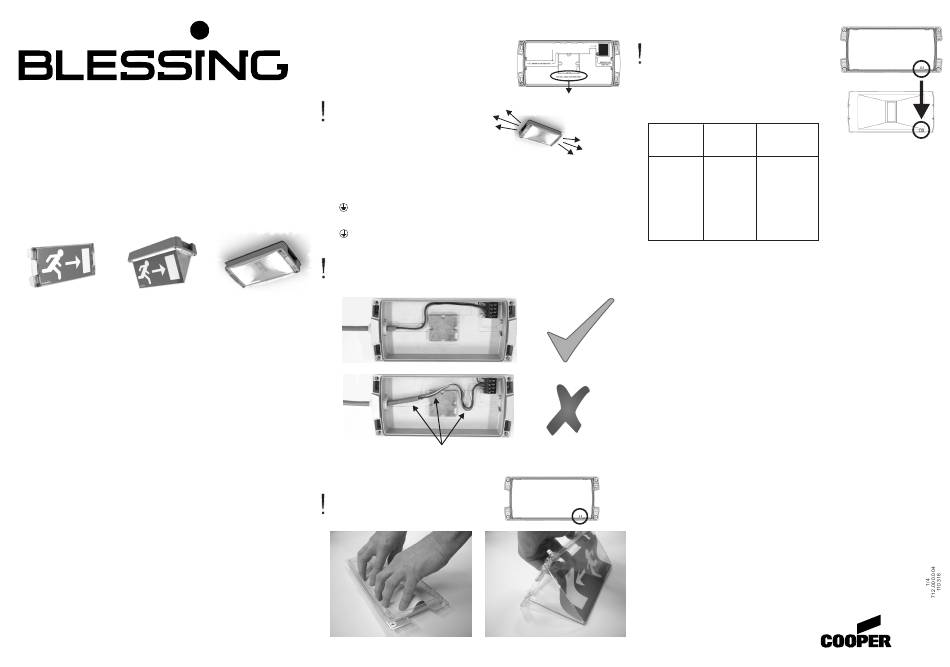

Montage en aansluiting:
Dit armatuur is enkel geschikt voor vaste montage en permanente
directe aansluiting op het lichtnet.
Open de benodigde kabelingang in
de onderbak en monteer een wartel.
Gebruik de meegeleverde RVS
schroeven voor montage van de bak.
Houd er rekening mee dat bij
Atlantic LED R vluchtwegverlichting
het meeste licht via de korte zijkanten
wordt uitgestraald, in tegenstelling tot
conventionele fluorescentieverlichting.
Na montage van de onderbak kan de
elektrische aansluiting tot stand worden gebracht:
Atlantic LED decentrale noodverlichting (AT):
N : nul
L1 : ongeschakelde fase
L2 : geschakelde fase
: aarde
Atlantic LED centrale noodverlichting (230-CG):
N + L1: 230 V AC/DC
: aarde
De kabelmantel dient vlak achter de wartel te worden verwijderd. In
verband met de beperkte ruimte dient de bedrading zo kort mogelijk te
worden gehouden en mag deze enkel binnen de aangegeven ruimte
worden gelegd. De verhoging in het midden van de onderbak dient
eveneens vrij gehouden te worden.
Atlantic LED R,
Atlantic LED O
vluchtwegverlichting,
anti-paniekverlichting
(niet-)permanent
(schakelbaar)
Atlantic LED S en D uitvoeringen: Breng eerst een (S) of twee (D)
pictogrammen aan in de kap.
Atlantic LED S: Let bij het aanbrengen
van een pictogram op het verschil tussen
de boven- en onderkant van de kap.
Breng de pictogrammen zorgvuldig aan en controleer of ze achter de
juiste randen zijn opgesloten.
Vervolgens kunnen de kap en de reflector-
plaat worden samengeklikt.
De kap past slechts op één manier op de
reflectorplaat.
Atlantic LED decentrale noodverlichting (AT):
Sluit het batterijsnoer aan op de printplaat.
Bij wandmontage
Atlantic LED centrale noodverlichting (230-CG):
deze zijde onder
Stel de adresschakelaars als volgt in:
e
1 adres- 2 adres-
schakelaar schakelaar
(0,1,2)
0
0
0
....
1
....
2
of de positie van de connectoren overeenkomt en plaats vervolgens de
unit in de bak. Draai de 4 inbusbouten voldoende stevig aan.
Testen van Atlantic LED decentrale noodverlichting (AT):
Zodra de netspanning aanwezig is, dient gecontroleerd te worden of de
groene indicatieLED brandt. Het tijdstip waarop de wekelijkse tests
zullen aanvangen, wordt tijdens installatie bepaald door het moment
waarop de batterij-connector op de print wordt aangesloten. Precies
een week na dat moment zal de eerste wekelijkse test (gedurende 2
minuten) worden uitgevoerd. Iedere dertiende week zal een volledige
autonomie-test plaatsvinden. Het verdient aanbeveling het test-tijdstip,
indien mogelijk, te kiezen aan het begin van een periode waarin geen
personen in de ruimte aanwezig zijn. Dit tijdstip kan gewijzigd worden
door de batterij-connector los te nemen en na 5 seconden terug aan te
sluiten. Exact 24 uur na het inschakelen van de netspanning zal een
eerste autonomie-test worden uitgevoerd. Indien nodig zal de NiMH
batterij versneld worden bijgeladen. Een geheel ontladen batterij wordt
zo in maximaal 16 uur volledig opgeladen. Indien zich in een periode
van 24 uur voorafgaand aan een test een netspanningsonderbreking
voordoet zal deze test worden uitgesteld. De tijdstippen van alle
volgende tests blijven ongewijzigd. Na een netspanningsonderbreking
blijft de lichtbron nog gedurende 2 minuten nabranden op de
batterijvoeding. Indien het toestel volledig in rust is, kan een extra test
van 2 minuten worden gestart door de meegeleverde testmagneet langs
de indicatie-LED te bewegen.
Verklaring van de LED-indicatie:
boven
- groen aan, geel uit:
- groen uit, geel knippert snel:
- groen uit, geel knippert langzaam: autonomie onvoldoende of
onder
Alvorens een defecte lichtbron (LED) wordt vervangen dient eerst de
batterij van de print te worden losgekoppeld. Indien de autonomie
onvoldoende is, dient de batterij te worden vervangen. Dit houdt in dat
het testsysteem gereset wordt. Vervanging van de batterij dient te
worden uitgevoerd door een competent persoon.
Cooper Safety BV
Postbus 3397
4800 DJ Breda
Nederland
e
armatuur-
adres:
(0...9)
monitoring
0 uitgeschakeld
1 01
2 02
.... ....
Hierna kunnen de kap en
1 11
de reflectorplaat
.... ....
gezamenlijk als één unit in
de onderbak geplaatst
0 20
worden. Controleer vooraf
stand-by
lichtbron defect
laadstroom onjuist
Tel. +31 (0)76 750 53 00
Fax +31 (0)76 587 14 22
