Ecodhome SmartDHOME CO Detector Installation Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

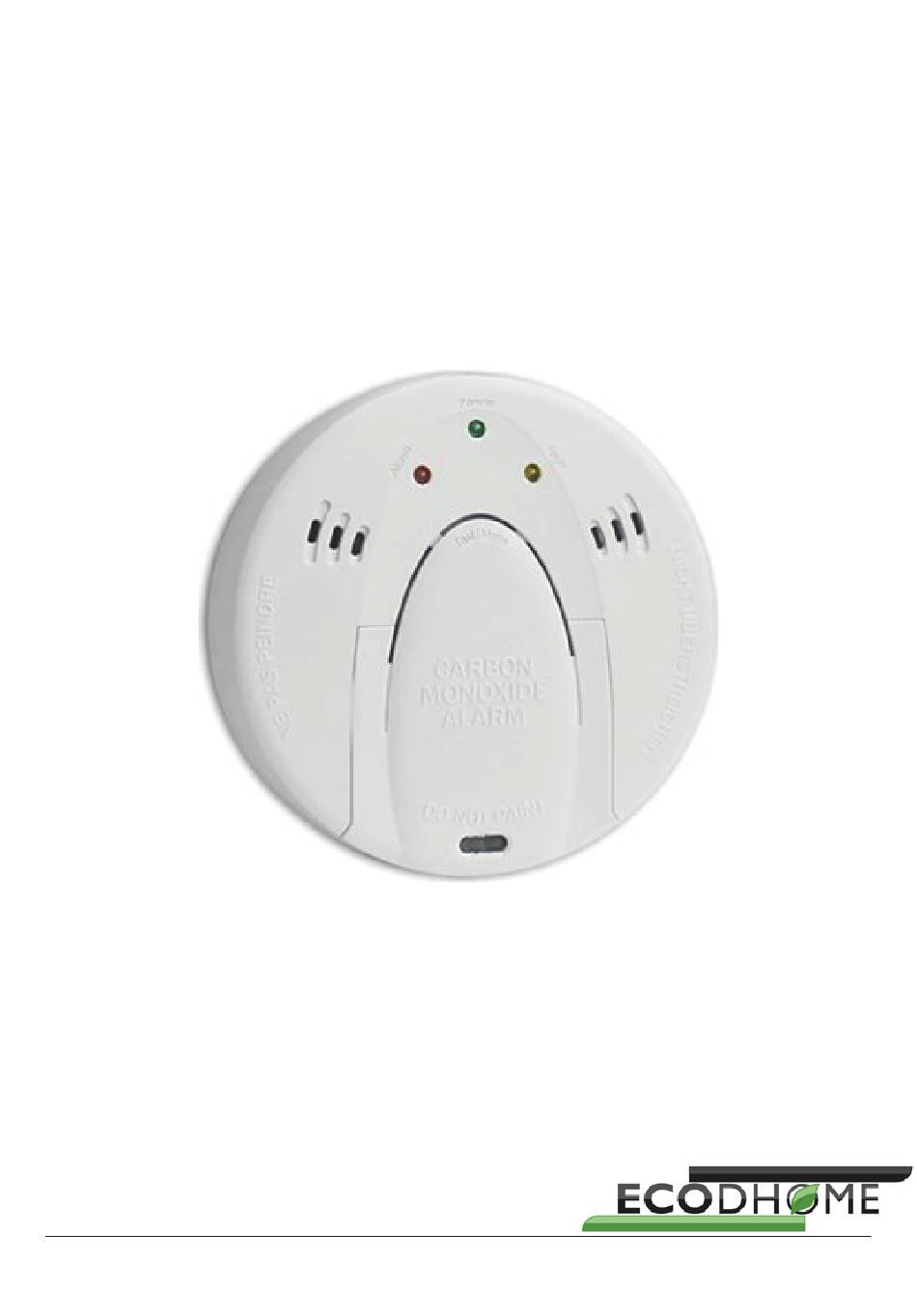

Rilevatore di CO
Manuale di istruzioni
www.ecodhome.com
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the SmartDHOME CO Detector and is the answer not in the manual?

Questions and answers

Summary of Contents for Ecodhome SmartDHOME CO Detector

  • Page 1 Rilevatore di CO Manuale di istruzioni www.ecodhome.com...

  • Page 2: Table Of Contents

    Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 5 – Installazione 6 – Funzionamento 8 – Garanzia...

  • Page 3: Introduzione

    Introduzione SmartDHOME vi ringrazia per aver scelto il rilevatore di CO per l’automazione e la sicurezza degli impianti. Il rilevatore di CO è un dispositivo certificato Z-Wave, compatibile con qualsiasi rete abilitata Z-Wave. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale per i dispositivi alimentati a batterie, aiutando ad eliminare possibili zone d’ombra del segnale. Il presente dispositivo rileva la presenza di Co nell’ambiente in cui viene posizionato, il dispositivo invia un segnale al gateway Z-Wave a cui è collegato, quando viene rilevato una certa densità di CO, inoltre il dispositivo emetterà un allarme sonoro di sicurezza.

  • Page 4: Descrizione E Specifiche Prodotto

    Descrizione e specifiche prodotto Il presente dispositivo è stato studiato per un utilizzo interno. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Temperatura di funzionamento: 0°C ~ 50°C. Umidità relativa: 10% ~ 95% Dimensioni: �125 * 35 (P) mm. Batterie: AA x 3 Contenuto confezione 1 Rilevatore di CO.

  • Page 5: Installazione

    1 Staffa di fissaggio 2 Viti e tasselli di fissaggio. 1 Manuale di installazione. Installazione Rimuovere la staffa di fissaggio rotandola in senso antiorario. Posizionare la staffa di fissaggio dove si intende posizionare il sensore, quindi utilizzare la staffa come dima per segnare la posizione delle viti. Forare il muro con la punta da 5mm e inserire i tasselli. Fissare la staffa ai fori appena praticati usando le viti.

  • Page 6: Funzionamento

    Nota: in modalità esclusione il LED lampeggerà rosso in maniera continua. Alcuni suggerimenti per l’installazione del sen- sore CO Funzionamento Modalità acceso: inserire le batterie nel sensore; il dispositivo emette un beep e i 3 LED si illumi- nano una volta velocemente; riposizionare sulla staffa. Il dispositivo invierà un allarme se rimosso...
  • Page 7 dalla staffa di fissaggio. Modalità stand-by: il LED verde si accede 1 volta ogni 60 secondi. Modalità allarme: se una certa quantità di CO viene rilevata, il dispositivo emette 4 beep seguiti da una pausa di 5 secondi e da altri 4 beep sonori. Il LED rosso lampeggia velocemente. Un mes- saggio di allarme verrà inviato al gateway a cui è stato connesso. Modalità errore: se il dispositivo emette un beep e il LED giallo lampeggia 3 volte al minuto, il dis- positivo non funziona correttamente, contattare il servizio di assistenza. Livello batteria basso: il LED giallo lampeggia 1 volta ogni minuto insieme a un beep sonoro.

  • Page 8: Garanzia

    Attenzione: il sensore CO ha 4 anni di vita utile, per la vostra sicurezza vi consigliamo di sostituire il dispositivo prima di tale scadenza. Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com Rev. 12-2014 P/N 01335-2013-00...
  • Page 10 CO detector Installation Manual www.ecodhome.com...
  • Page 11 Summary 11 – I ntroduction 12 – Product description and specification 13 – Installation 14– O peration 16 – Limited warranty...
  • Page 12 Introduction Thanks for choosing the SmartDHOME CO detector for pairing with the home automation gateway. This sensor is a Z-Wave enabled device (interoperable, two-way RF mesh networking technology) and is fully compatible with any Z-Wave enabled network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes which helps eliminate “RF dead- spots”. This detector is designed to sense CO that comes into the detector chamber and send Z-Wave signal when the detector detects a certain density of CO, the horn of CO detector will sound.
  • Page 13 Product description and specification For indoor use only! Specification: Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted . Operating temperature: 0°C ~ 50°C. Relative humidity: 10% to 95% RH. Battery: AA * 3PCS Dimensions: �125 * 35 (D) mm. Package contents: 1 CO detector. 1 Bracket holder...
  • Page 14 2 Plastic anchor & screw. 1 Installation manual. Installation Remove the bracket from the detector by rotat- ing it counter-clockwise. Place the bracket where you are going to install the detector. In each of keyhole slots, draw a mark to locate plastic anchor and screw. Using a 5mm drill bit, drills two holes at the marks and insert plastic anchor, and attached the bracket by using the screws. Open the battery cover to insert the batteries, and then replace the cover. Fix the detector with bracket by rotating it clockwise.
  • Page 15 Suggestion of CO detector positioning: Operation Power-on Mode: Install the battery into the mod- ule; The detector will emit a beep in 0.5 second and the three LEDs will flash once quickly; Close the bracket. The CO detector will alarm once re- move the bracket. Stand-by Mode: The Green LED flashes one time every 60 seconds. Alarm Mode: If a certain density of CO is de-...
  • Page 16 tected, an audible alarm with 4 beeps, pause 5 seconds and 4 beeps will occure. The red LED will flash continuously and rapidly. Meanwhile, the CO detector will send an alarm report to the us- er’s controller and also the CO dectecor will send an alarm report while the alarm off. Error Mode: If the CO detector beep once and yellow LED flash three times every minute, it in- dicates the CO detector is not working properly.

  • Page 17: Limited Warranty

    CO detector before this time. Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk Rev. 12/2014 01335-2013-00...
