INSTALLATION INSTRUCTIONS
Part No 9100000654
Page 1/9
Issue by R&D
Name
Ranalli Luca
Istruzioni di montaggio per il KIT CARICABATTERIA US
Assembling Instructions for CHARGER BATTERY US KIT 9100000653
FIG. 1
FIG. 2
Date
Release
Machine type
Product index
9100000653
Description
12/09/2014
Installation Instruction for
4
KIT 9100000653
95150

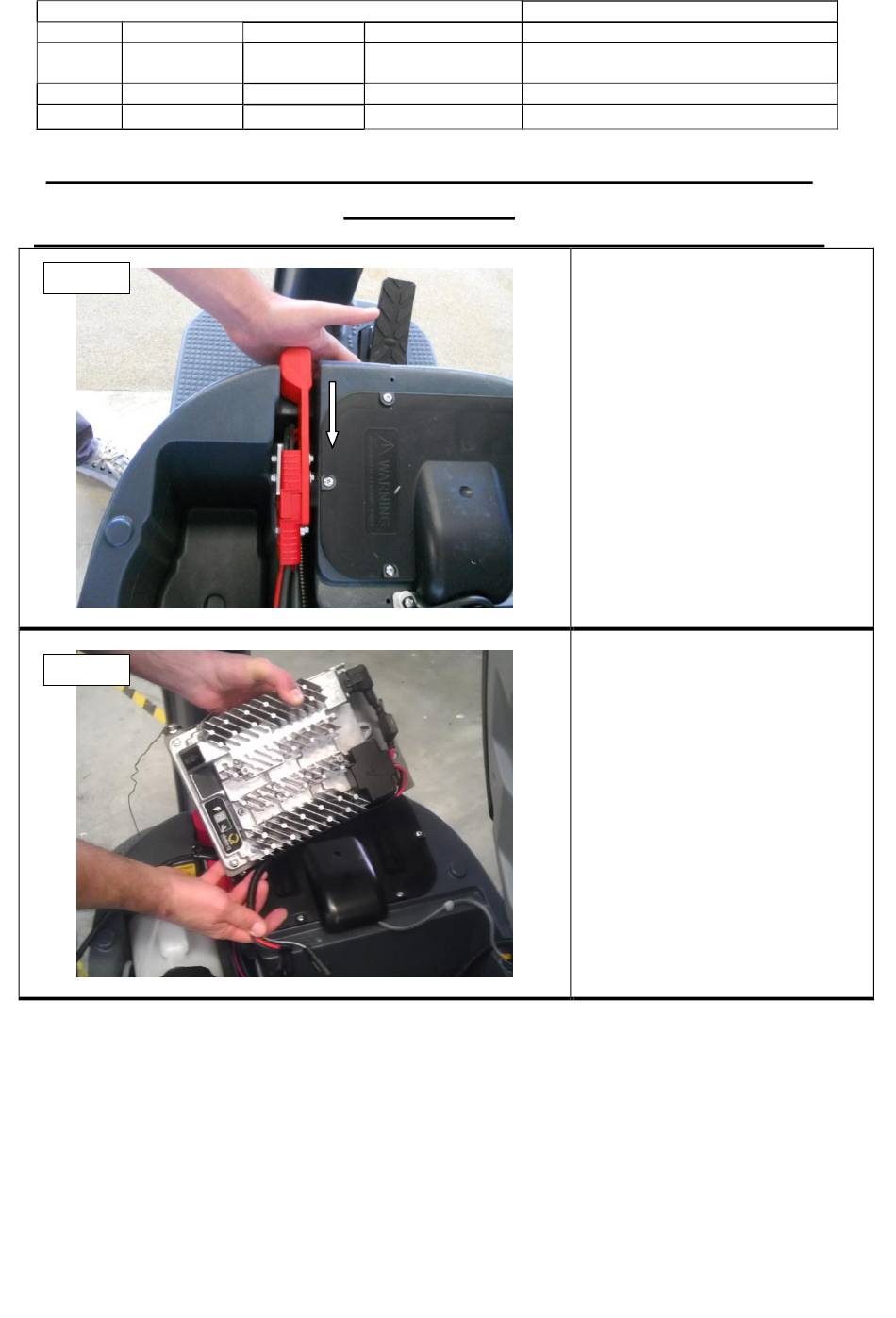

Scollegare le batterie sconnettendo il
connettore.
Disconnect the batteries unplugging the
connector.
Posizionare l'assieme caricabatteria
nell'apposito spazio.
Fit the battery charger in the relevant
space.
Advertisement
Summary of Contents for US BATTERY 9100000653
- Page 1 Machine type 95150 Name Product index Ranalli Luca Istruzioni di montaggio per il KIT CARICABATTERIA US 9100000653 Assembling Instructions for CHARGER BATTERY US KIT 9100000653 FIG. 1 Scollegare le batterie sconnettendo il connettore. Disconnect the batteries unplugging the connector. FIG. 2 Posizionare l’assieme caricabatteria...
- Page 2 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 2/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca FIG. 3 Avvitare le viti per fissare la piastra alla macchina Screw the screws to fix the bracket to the machine.
- Page 3 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 3/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca FIG. 4 Collegare i due connettori (uno grande e uno piccolo) del cablaggio caricabatteria al quelli già presenti sul cablaggio macchina.
- Page 4 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 4/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca FIG. 5 Per montare il sensore temperatura delle batterie, bisogna collegare il connettore ad occhiello del sensore al polo negativo della batteria.
-
Page 5: Installation Instructions
Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 5/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Ranalli Luca Product index FIG. 7 Fissare il cavo di sicurezza serbatoio alla piastra del caricabatteria. Fix the “cable tank safety stop” to the bracket. - Page 6 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 6/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca Selezione profilo di ricarica Delta-Q IC 650 Delta-Q IC 650 Charge Profile Selection FIG.9...
- Page 7 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 7/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca FIG. 11 Premere e rilasciare il pulsante di selezione profilo di carica (C) per avanzare attraverso i profili caricati sul caricabatteria.
- Page 8 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 8/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca Nota: Assicurarsi che sia l'indicatore di errore che quello di ricarica della batteria non siano più illuminati prima di rilasciare il pulsante.
- Page 9 Description INSTALLATION INSTRUCTIONS Part No 9100000654 Date 12/09/2014 Installation Instruction for Page 9/9 Release KIT 9100000653 Issue by R&D Machine type 95150 Name Product index Ranalli Luca TABELLA DI SELEZIONE DEI PROFILI DEL CARICABATTERIA DELTA-Q (P/N56383856) BATTERY CHARGER PROFILE SELECTION CHART FOR USE WITH DELTA-Q ON BOARD CHARGER (N-A P/N...
