4. Der Zusammenbau des Möbels

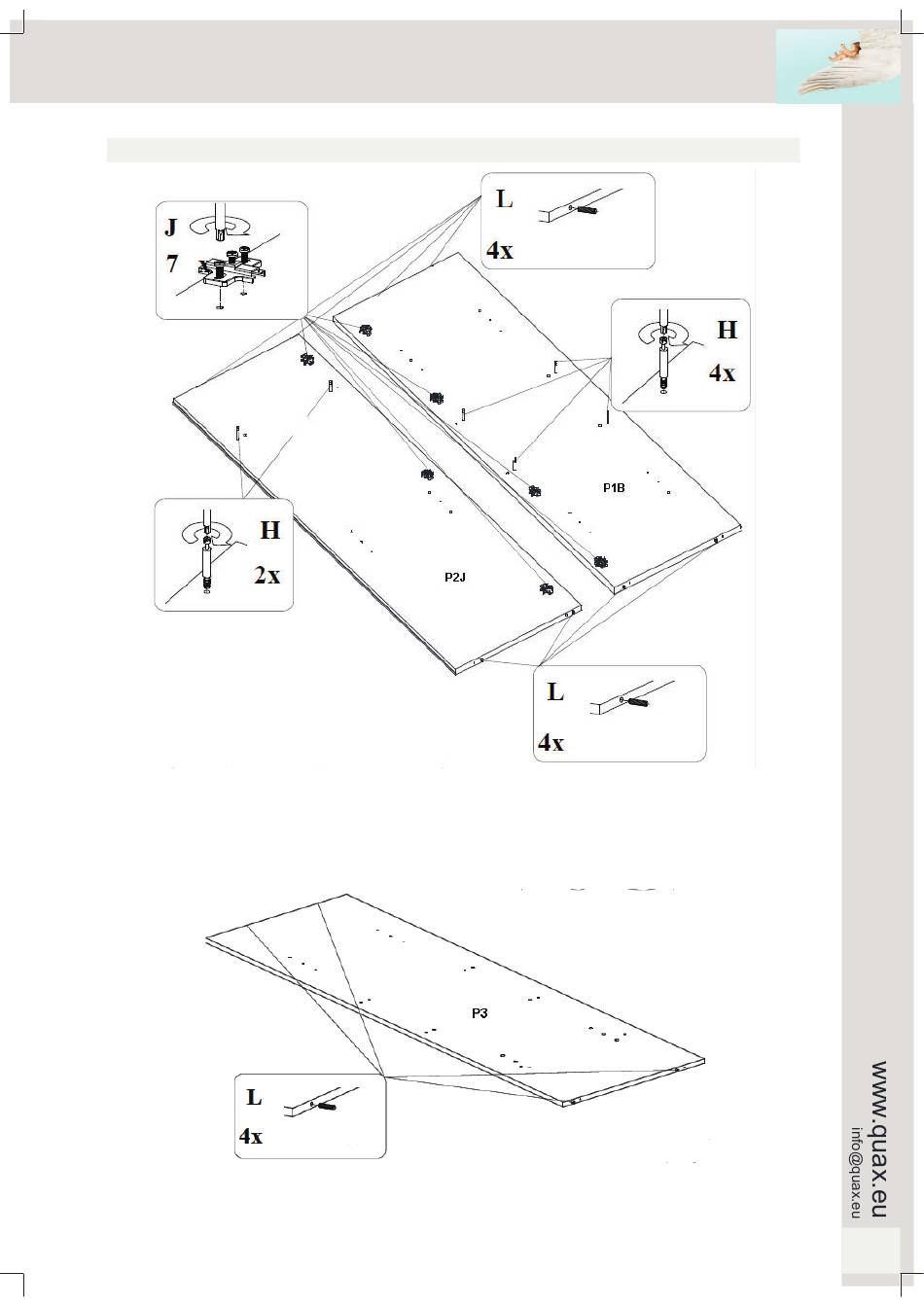

Schritt 1 : Verwenden Sie beide Endseiten P1B und P2J, acht Holzdübel L, sechs Verbindungsbolzen H
und sieben Scharnierplatten J
Drücken Sie zwei Holzdübel (L) in die Bohrungen oben und unten an den Endseiten (P1B und P2J). Die
Verbindungsbolzen (H) in die Löcher auf der Innenseite der Endseiten anziehen. Drücken Sie die Scharni-
erplatten (J) in die Löcher auf der Vorderseite der Endseiten und befestigen mit den vorgesehenen Bolzen.
Schritt 2 : Verwenden Sie die Zwischenseite P3 und vier Holzdübel L
Drücken Sie zwei Holzdübel (L) in die Bohrungen oben und unten auf der Zwischenseite (P3).
